Bộ đếm hành trình encoder cổng tự động: Cơ chế hoạt động và vai trò

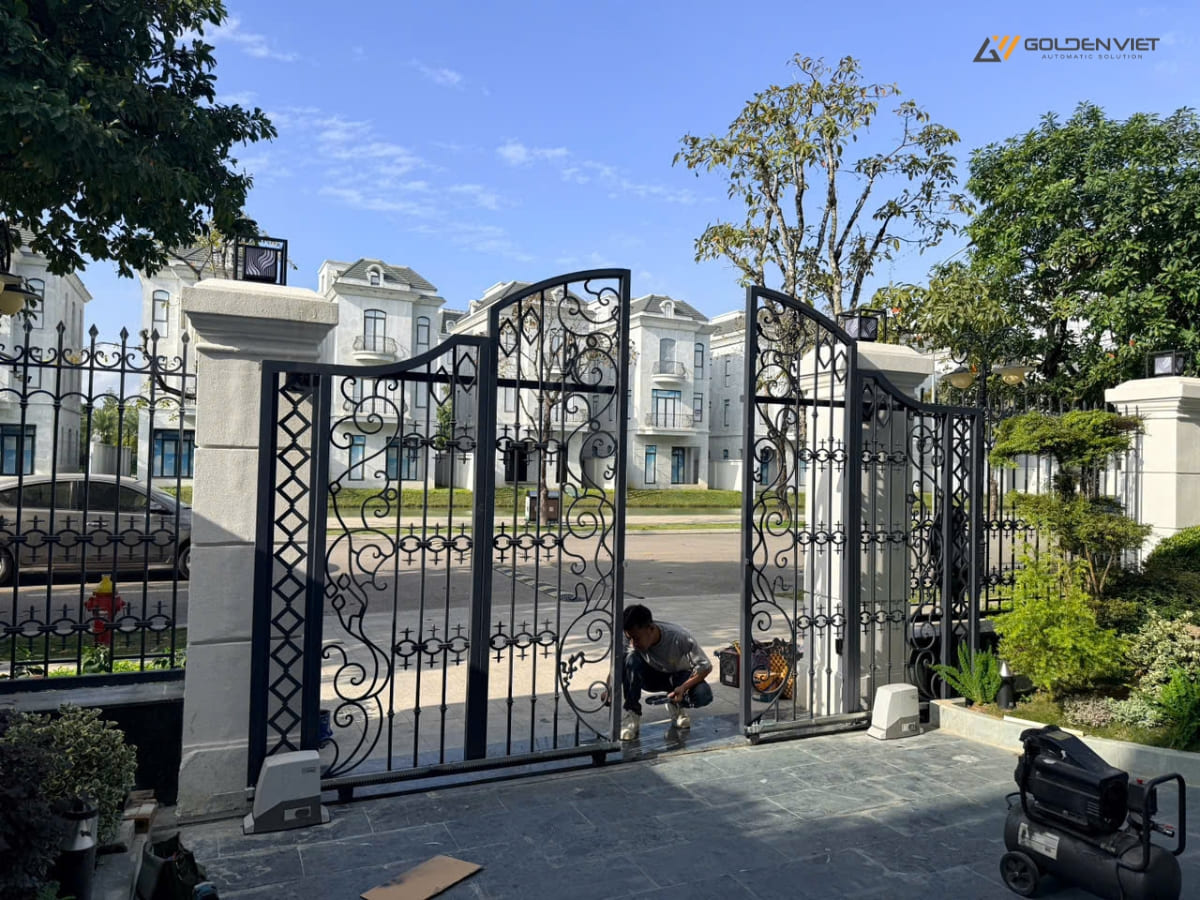

1. Bộ đếm hành trình Encoder cổng tự động là gì?

Bộ đếm hành trình encoder cổng tự động (hay còn gọi là bộ mã hóa vòng quay) là một bộ phận quan trọng được tích hợp bên trong hoặc gắn liền với động cơ cổng. Thiết bị này có chức năng cảm nhận chuyển động của trục động cơ và chuyển đổi chúng thành các tín hiệu điện tử (xung).

Khác với các công tắc hành trình cơ học hoặc nam châm từ tính truyền thống phải lắp đặt ở hai đầu cổng, encoder hoạt động dựa trên việc đếm số vòng quay của motor. Nhờ đó, bộ điều khiển trung tâm có thể biết chính xác vị trí hiện tại của cánh cổng ở bất kỳ thời điểm nào trong quá trình vận hành.

Motor cổng tự động có tính năng Encoder

2. Cơ chế hoạt động của Encoder trong cổng tự động

Cơ chế hoạt động của encoder dựa trên nguyên lý tạo xung tín hiệu gửi về bo mạch xử lý trung tâm (Controller). Quá trình này diễn ra theo các bước cơ bản sau:

• Ghi nhận chuyển động: Khi động cơ quay để kéo cổng, đĩa encoder (gắn trên trục motor) cũng quay theo. Đĩa này thường có các rãnh hoặc nam châm được bố trí theo quy luật.

• Tạo xung tín hiệu: Cảm biến encoder (quang hoặc từ) sẽ đọc các rãnh hoặc từ trường này và tạo ra các chuỗi xung điện áp liên tục.

• Gửi dữ liệu về bo mạch: Các xung này được truyền về vi xử lý của bo mạch điều khiển.

• Xử lý và ra lệnh: Bo mạch đếm số lượng xung để tính toán quãng đường cổng đã di chuyển. Khi số xung đạt đến giá trị đã cài đặt (tương ứng với vị trí mở hết hoặc đóng hết), bo mạch sẽ ngắt điện motor để cổng dừng lại.

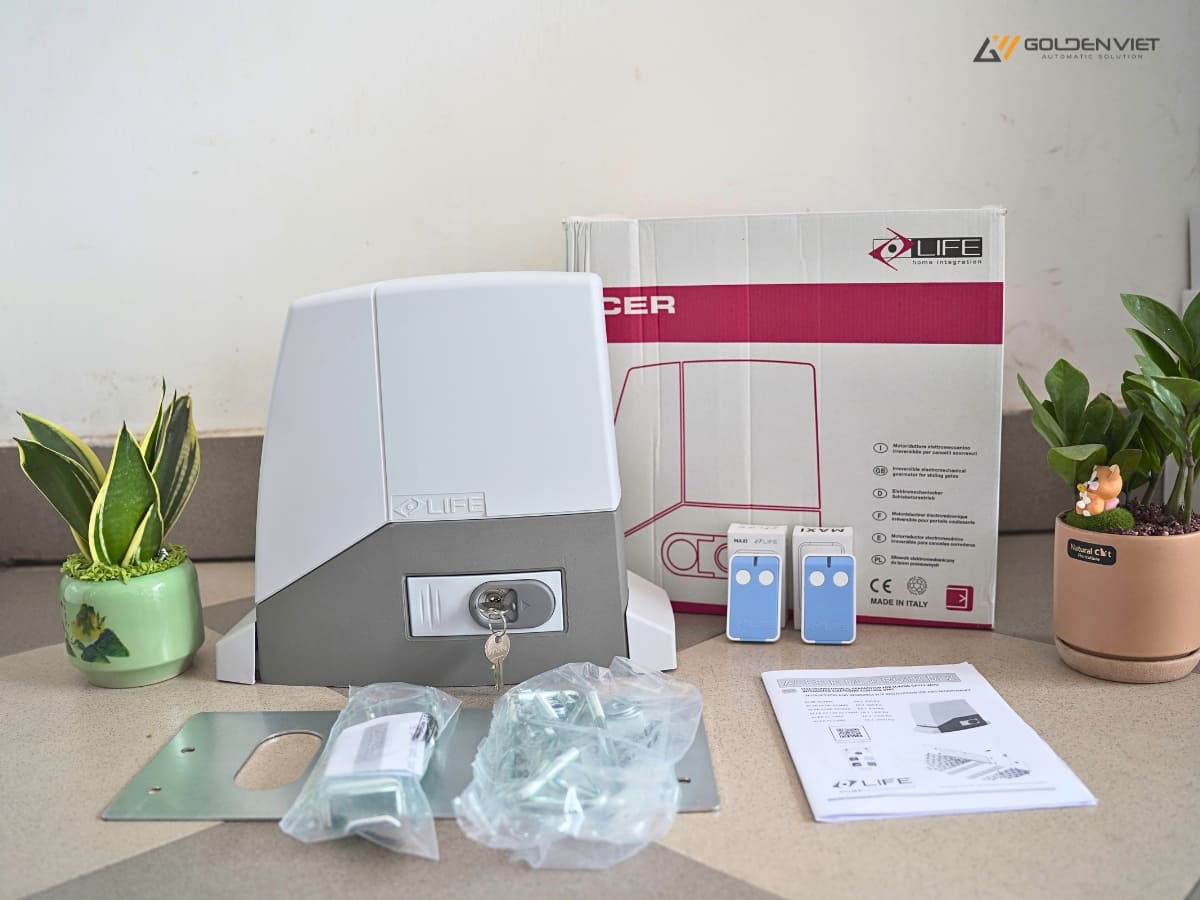

Encoder cổng tự động hoạt động với độ chính xác cao

3. Vai trò của encoder cổng tự động

Việc ứng dụng công nghệ encoder vào hệ thống cổng tự động mang lại nhiều lợi ích vượt trội so với các công nghệ ngắt hành trình cũ. Dưới đây là những vai trò của encoder cổng tự động đối với hệ thống:

3.1. Xác định điểm dừng chính xác

Encoder cho phép cài đặt điểm dừng của cổng một cách chính xác đến từng milimet thông qua phần mềm hoặc quy trình setup trên mạch điều khiển. Người dùng không cần phải điều chỉnh thủ công các lá thép hay nam châm trên thanh răng hay ray trượt.

3.2. Kiểm soát tốc độ và giảm tốc (Soft Start/Soft Stop)

Nhờ khả năng đo đếm vòng quay liên tục, encoder giúp hệ thống nhận biết khi nào cổng gần đến điểm cuối. Từ đó, bo mạch sẽ điều khiển động cơ giảm tốc độ từ từ trước khi dừng hẳn, giúp cổng vận hành êm ái, tránh va đập mạnh gây hại cho cơ khí.

3.3. Tăng cường tính năng an toàn (Anti-crushing)

Đây là vai trò quan trọng nhất. Nếu trong quá trình đóng/mở, cổng gặp vật cản làm thay đổi tốc độ quay hoặc làm động cơ đứng lại bất ngờ, encoder sẽ báo tín hiệu bất thường về bo mạch. Hệ thống sẽ lập tức kích hoạt cơ chế đảo chiều (mở ra lại) để tránh kẹp người hoặc vật thể, đảm bảo an toàn tuyệt đối.

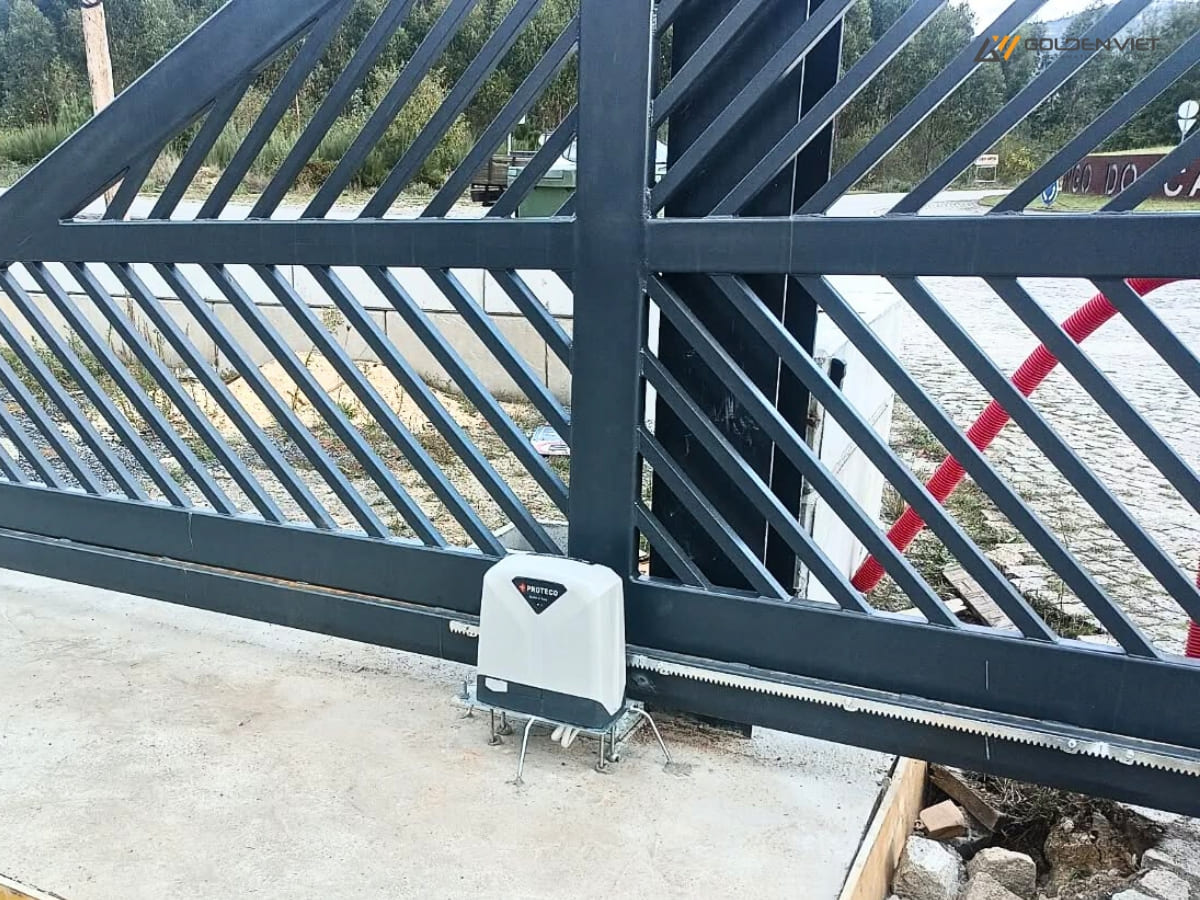

Encoder cổng tự động giúp tính toán hành trình đóng mở cổng

4. Phân biệt Encoder và công tắc hành trình truyền thống

Để hiểu rõ hơn về sự tiến bộ của công nghệ này, chúng ta có thể so sánh nhanh với các loại hành trình cũ:

• Công tắc hành trình cơ/từ: Dựa vào va chạm vật lý hoặc cảm biến từ trường tại điểm đầu và điểm cuối. Dễ bị sai lệch do thời tiết, trượt ray hoặc lỏng ốc vít. Độ chính xác không cao bằng encoder.

• Encoder: Dựa vào đếm xung nội bộ. Không chịu ảnh hưởng bởi các yếu tố môi trường bên ngoài như bụi bẩn hay lệch nam châm. Độ ổn định cao và tích hợp được nhiều tính năng thông minh.

Kết luận

Bộ đếm hành trình encoder cổng tự động là giải pháp công nghệ hiện đại giúp hệ thống vận hành chính xác, êm ái và an toàn hơn. Việc hiểu rõ cơ chế và vai trò của encoder cổng tự động giúp người dùng dễ dàng hơn trong việc lựa chọn thiết bị phù hợp cũng như chẩn đoán các vấn đề kỹ thuật cơ bản.
