Cổng trượt cung tròn là gì? Cấu tạo và nguyên lý hoạt động

1. Cổng trượt cung tròn là gì? Khi nào nên lựa chọn loại cổng này?

Cổng trượt cung tròn (hay còn gọi là cổng trượt cong, cổng lùa góc) có thể di chuyển trượt dọc theo một đường ray dẫn hướng được uốn cong theo một bán kính nhất định, ôm sát vào bờ tường hoặc hàng rào thay vì trượt theo một đường thẳng tắp như các loại cổng lùa truyền thống.

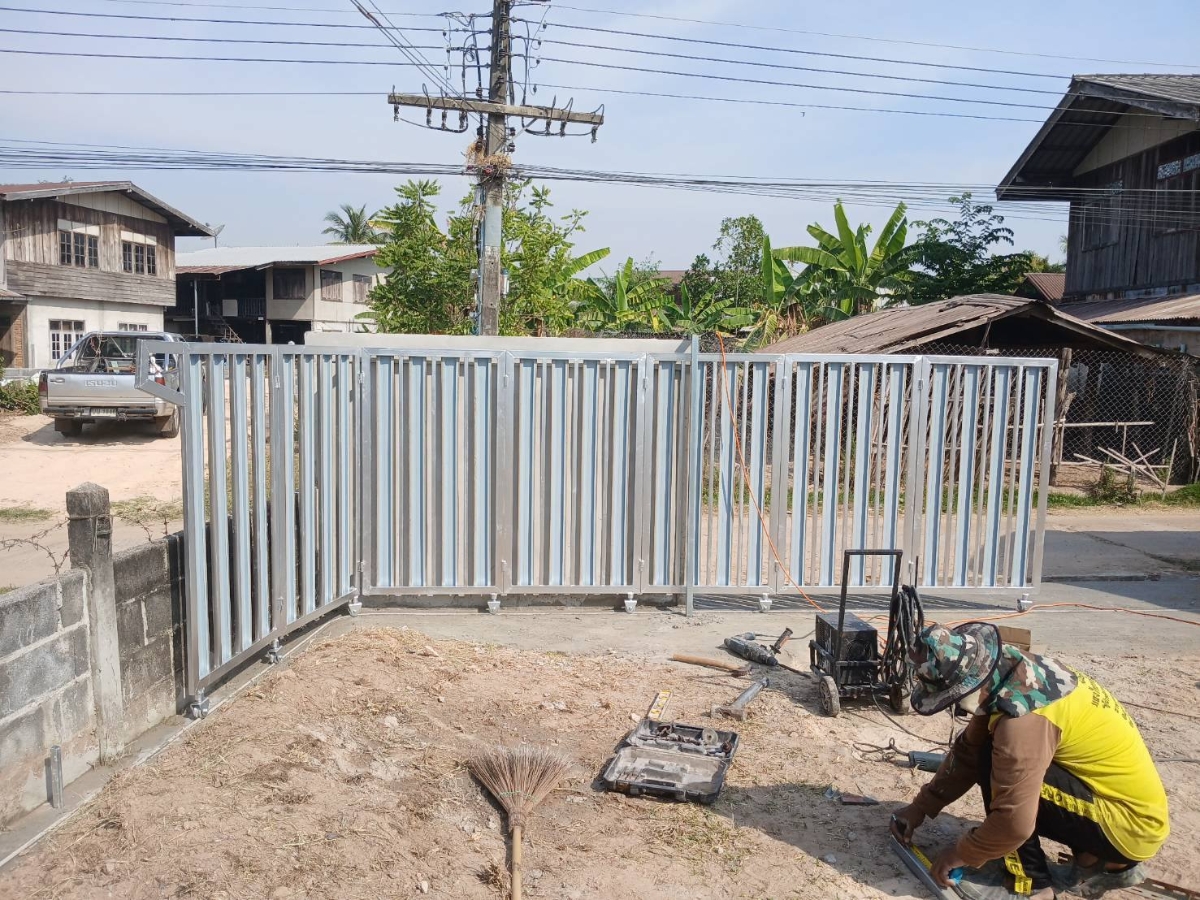

Hình ảnh cổng trượt cung tròn

Sự ra đời của cổng trượt cung tròn nhằm giải quyết bài toán về không gian mà các loại cổng mở cánh hay cổng lùa thẳng không thể đáp ứng được. Việc lựa chọn loại cổng này mang tính đặc thù cao và thường được các kỹ sư, kiến trúc sư chỉ định trong các trường hợp cụ thể sau:

• Thứ nhất, công trình có mặt tiền rộng nhưng chiều sâu hẹp.

• Thứ hai, vị trí lắp đặt nằm ở góc đường, ngã ba hoặc ngã tư có quỹ đạo rẽ cong.

• Thứ ba, những công trình muốn tối đa hóa diện tích thông thủy (độ rộng lọt lòng của cổng), tạo sự thông thoáng tối đa cho lối đi.

2. Cấu tạo của cổng trượt cung tròn tự động

2.1. Thân cổng (Cánh cổng)

Thân cổng trượt cung tròn được chia thành nhiều tấm nhỏ (thường có chiều rộng từ 400mm đến 800mm tùy theo bán kính góc cua). Các tấm này được liên kết với nhau bằng hệ thống bản lề chịu lực.

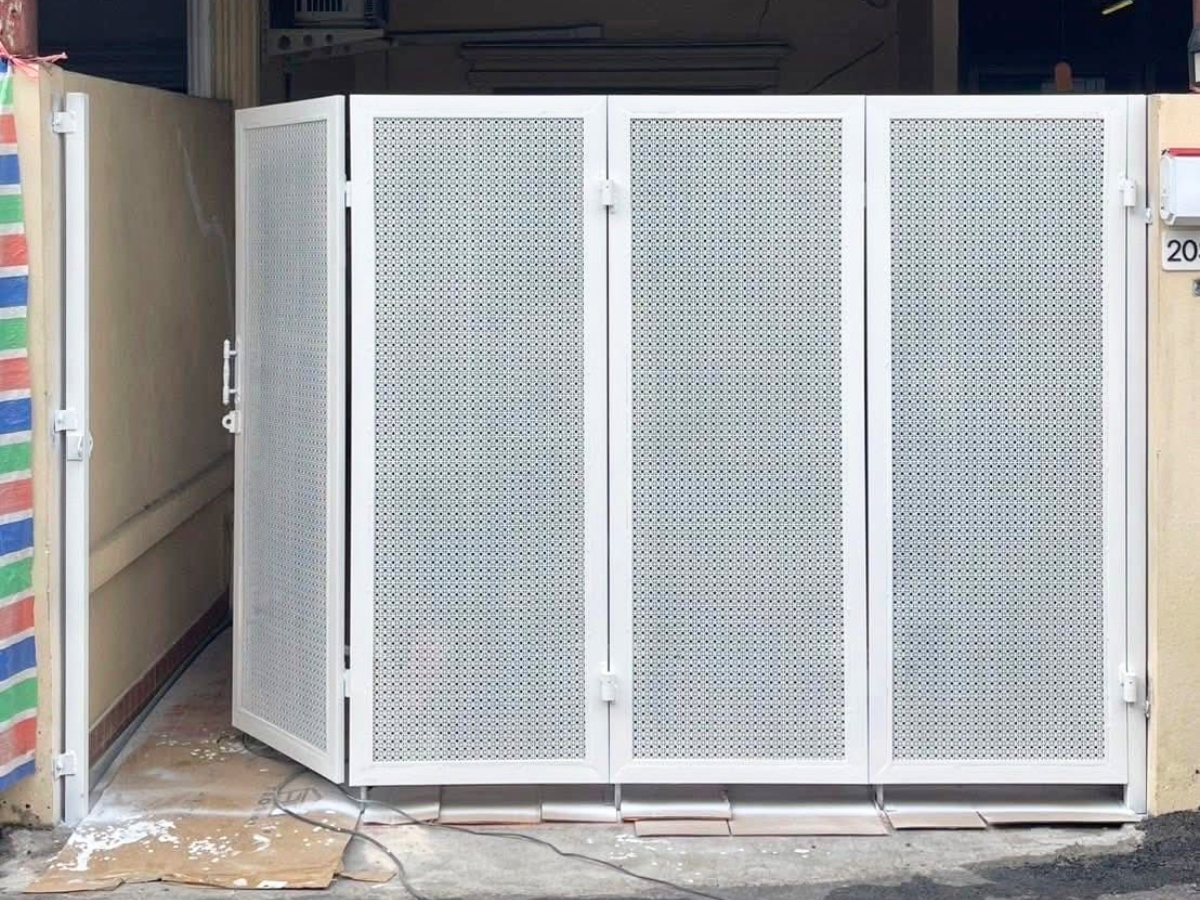

Hình ảnh thân cổng trượt cung tròn

2.2. Ray dẫn hướng

Đường ray được uốn cong theo thiết kế thực tế của công trình. Ray thường sử dụng thép chữ V hoặc sắt tròn đặc (phi 16, phi 20) hàn cố định trên nền bê tông. Độ chính xác của đường cong ray quyết định trực tiếp đến sự êm ái khi cổng vận hành.

2.3. Hệ thống bánh xe

Bánh xe cổng trượt cung tròn là loại bánh xe xoay đa hướng. Mỗi tấm cổng nhỏ thường được trang bị 2 bánh xe để đảm bảo luôn bám sát mặt ray trong suốt quá trình di chuyển từ đoạn thẳng sang đoạn cong.

2.4. Motor cổng trượt tự động

Đây là thiết bị cung cấp động năng để kéo cổng. Motor cổng trượt tự động được lắp đặt cố định tại một điểm (thường là ở cuối đoạn cong hoặc đầu đoạn thẳng). Motor bao gồm động cơ điện, bo mạch điều khiển trung tâm và nhông truyền động (bánh răng).

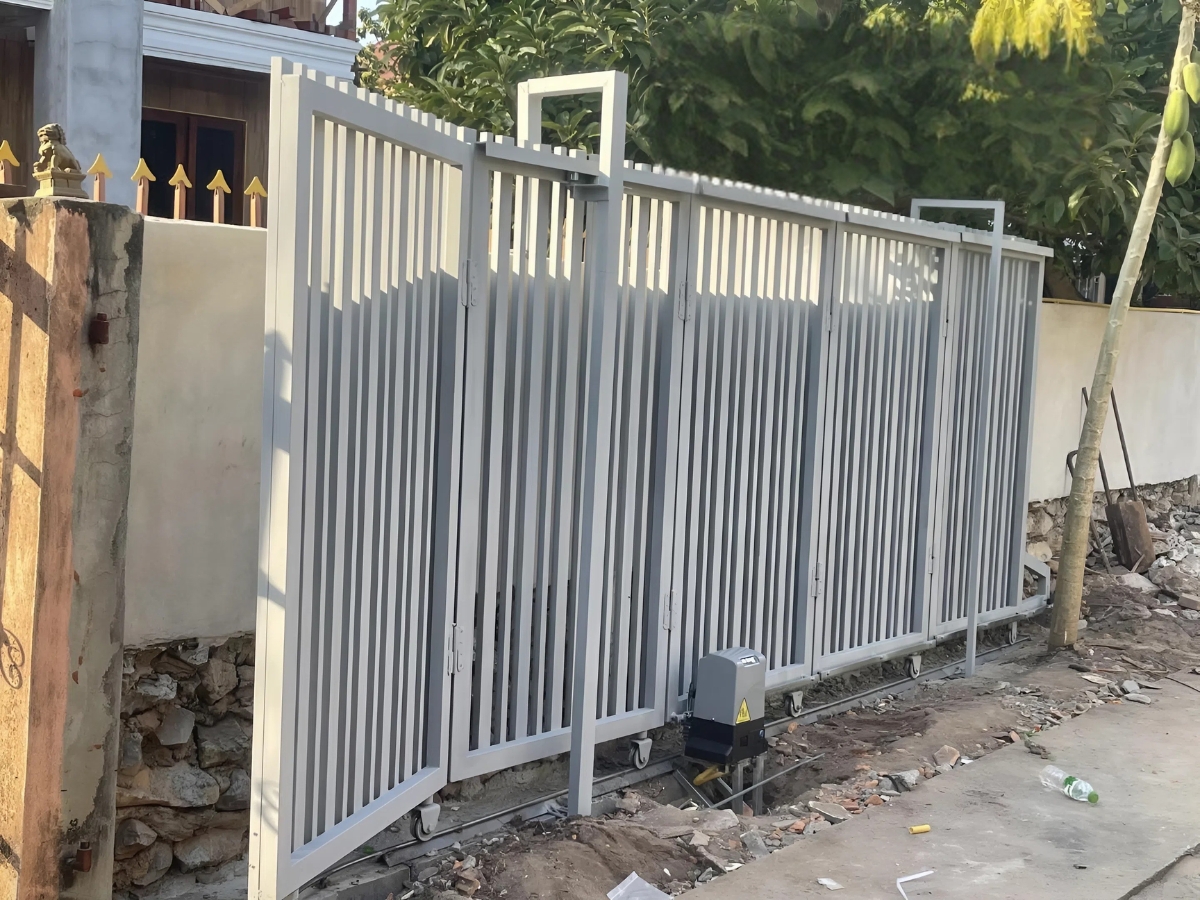

Cổng lùa tự động

2.5. Hệ thống thanh răng truyền động

Cổng trượt cung tròn sử dụng thanh răng có khả năng uốn cong. Hiện nay có hai giải pháp phổ biến: sử dụng thanh răng nhựa lõi thép có thể uốn dẻo theo thân cổng, hoặc sử dụng hệ thống truyền động bằng xích kết hợp với các thanh răng ngắn ghép lại.

2.6. Thiết bị an toàn và điều khiển

Bao gồm cảm biến an toàn giúp phát hiện vật cản và tự động dừng/đảo chiều cổng; đèn nháy cảnh báo khi cổng hoạt động; remote điều khiển từ xa và có thể tích hợp module Wifi/Bluetooth để điều khiển qua điện thoại thông minh.

3. Nguyên lý hoạt động của cổng trượt cung tròn tự động

Nguyên lý hoạt động của cổng trượt cung tròn dựa trên sự kết hợp giữa chuyển động tịnh tiến và chuyển động xoay linh hoạt của cánh cổng.

Khi người dùng thao tác lệnh mở/đóng cổng thông qua remote hoặc ứng dụng trên điện thoại, tín hiệu sẽ được truyền đến bo mạch điều khiển trung tâm nằm bên trong motor. Bo mạch sẽ cấp điện cho động cơ hoạt động. Trục động cơ quay làm quay bánh răng truyền động.

Bánh răng này ăn khớp với hệ thống thanh răng được gắn dọc theo chiều dài của thân cổng. Khi bánh răng quay, nó sẽ tạo ra lực kéo/đẩy tịnh tiến lên thanh răng, từ đó kéo toàn bộ thân cổng di chuyển dọc theo đường ray dẫn hướng.

Điểm cốt lõi trong nguyên lý hoạt động nằm ở giai đoạn cổng đi qua góc cua. Khi phần cánh đầu tiên của cổng tiến vào đoạn ray cong, hệ thống bánh xe xoay sẽ đổi hướng bám theo quỹ đạo của ray.

Trong suốt quá trình này, cảm biến an toàn liên tục phát tia hồng ngoại ngang qua cổng. Nếu có người, xe cộ hoặc vật nuôi cắt ngang tia hồng ngoại, bo mạch điều khiển sẽ lập tức ngắt điện hoặc đảo chiều động cơ, đảm bảo an toàn tuyệt đối, tránh tình trạng cổng kẹp hoặc va chạm vào vật cản.

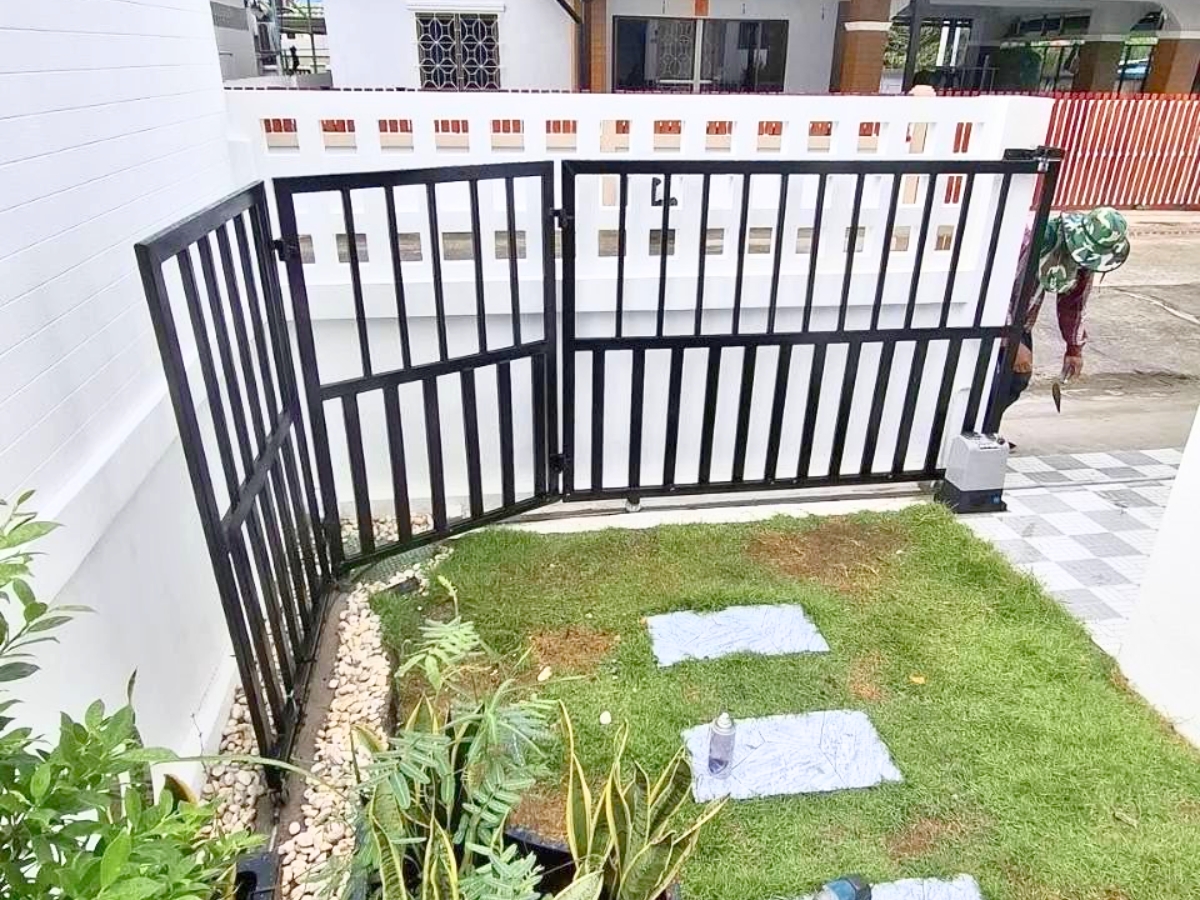

Cổng trượt cung tròn có nguyên lý hoạt động khá phúc tạp

4. Ưu điểm của cổng trượt cung tròn tự động

• Giúp tối ưu không gian phía trước và sau cổng, đồng thời không đòi hỏi một khoảng tường thẳng dài bằng chiều dài cánh cổng để chứa cổng khi mở như cổng lùa thẳng.

• Tạo ra hiệu ứng thị giác độc đáo, hiện đại và sang trọng.

• Cổng trượt cung tròn di chuyển nhẹ nhàng, giảm thiểu tối đa tiếng ồn và sự rung lắc so với các cánh cổng lùa nguyên khối có kích thước lớn.

• Khả năng tùy biến cao, có thể được thiết kế để phù hợp với mọi góc độ cong khác nhau (90 độ, 120 độ, 180 độ...)

• Dễ dàng kết nối với hệ thống nhà thông minh, mang lại sự tiện nghi và an ninh tối đa cho gia chủ.

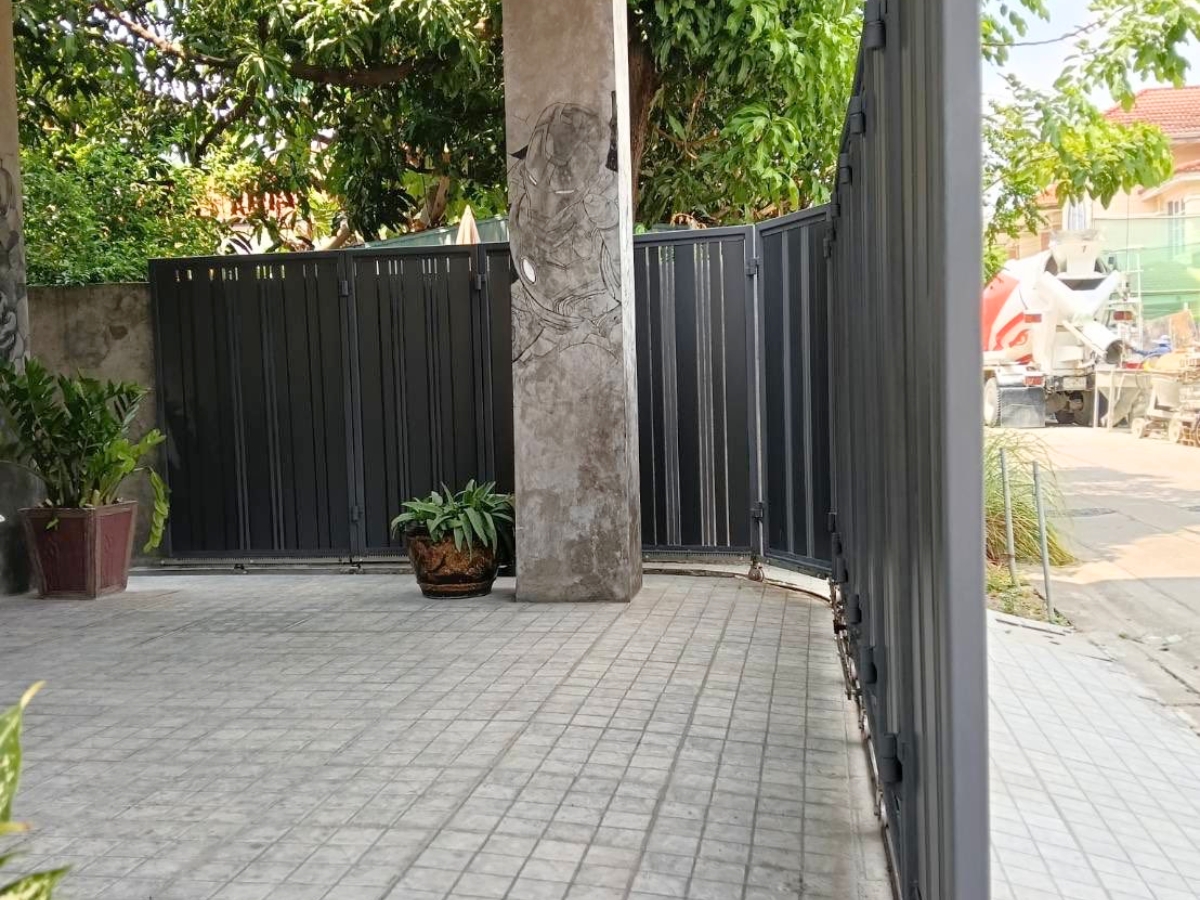

Cổng trượt cung tròn sở hữu nhiều ưu điểm

5. Quy trình thi công và lắp đặt cổng trượt cung tròn tiêu chuẩn

5.1. Khảo sát mặt bằng

Kỹ thuật viên sẽ tiến hành đo đạc kích thước thông thủy của cổng, khảo sát hiện trạng nền đất, độ dốc của mặt bằng và vị trí dự kiến thu cổng khi mở.

Dựa trên các thông số này, kỹ sư sẽ tính toán bán kính cong (R) của đường ray. Bán kính cong phải phù hợp với chiều rộng mặt tiền và không gian góc. Đồng thời, kỹ sư cũng xác định vị trí đặt motor, đường chạy dây điện âm nền và các vị trí lắp đặt cảm biến an toàn.

5.2. Gia công cơ khí và hoàn thiện mẫu cổng tại xưởng

Sau khi có bản vẽ kỹ thuật chi tiết, xưởng cơ khí sẽ tiến hành gia công. Bước đầu tiên là chia nhỏ cánh cổng thành các module. Chiều rộng của mỗi module được tính toán dựa trên bán kính cong R (bán kính càng nhỏ, module càng phải hẹp để đảm bảo cổng ôm cua mượt mà).

Tiếp theo là công đoạn hàn ghép bản lề và gắn bánh xe. Bản lề phải được hàn chính xác, đảm bảo đồng tâm để các tấm cổng không bị vặn xoắn khi gập lại. Đường ray dẫn hướng cũng được uốn cong bằng máy chuyên dụng tại xưởng theo đúng bán kính R đã thiết kế, đảm bảo độ trơn tru, không có gờ nứt.

Cuối cùng, cổng được xử lý bề mặt, sơn tĩnh điện và kiểm tra vận hành thử nghiệm ngay tại xưởng trước khi đóng gói vận chuyển đến công trình.

5.3. Lắp đặt cổng và motor

Tại công trình, công việc đầu tiên là đào móng, đổ bê tông và cố định hệ thống ray dẫn hướng. Ray phải được cân nước tuyệt đối phẳng, độ sai số về cao độ không vượt quá 2mm trên toàn bộ chiều dài ray.

Sau khi nền bê tông đạt cường độ, các module cổng sẽ được đưa vào ray và liên kết lại với nhau. Kỹ thuật viên sẽ kiểm tra lực kéo tay, đảm bảo cổng di chuyển nhẹ nhàng qua đoạn cong mà không bị sượng.

Tiếp đến là lắp đặt motor, hàn thanh răng bám sát theo thân cổng. Bo mạch điều khiển được đấu nối với nguồn điện, cảm biến và các phụ kiện đi kèm. Cuối cùng, kỹ thuật viên sẽ lập trình hành trình chạy cho motor (điểm dừng đóng, điểm dừng mở, tốc độ giảm chấn) và bàn giao cho khách hàng.

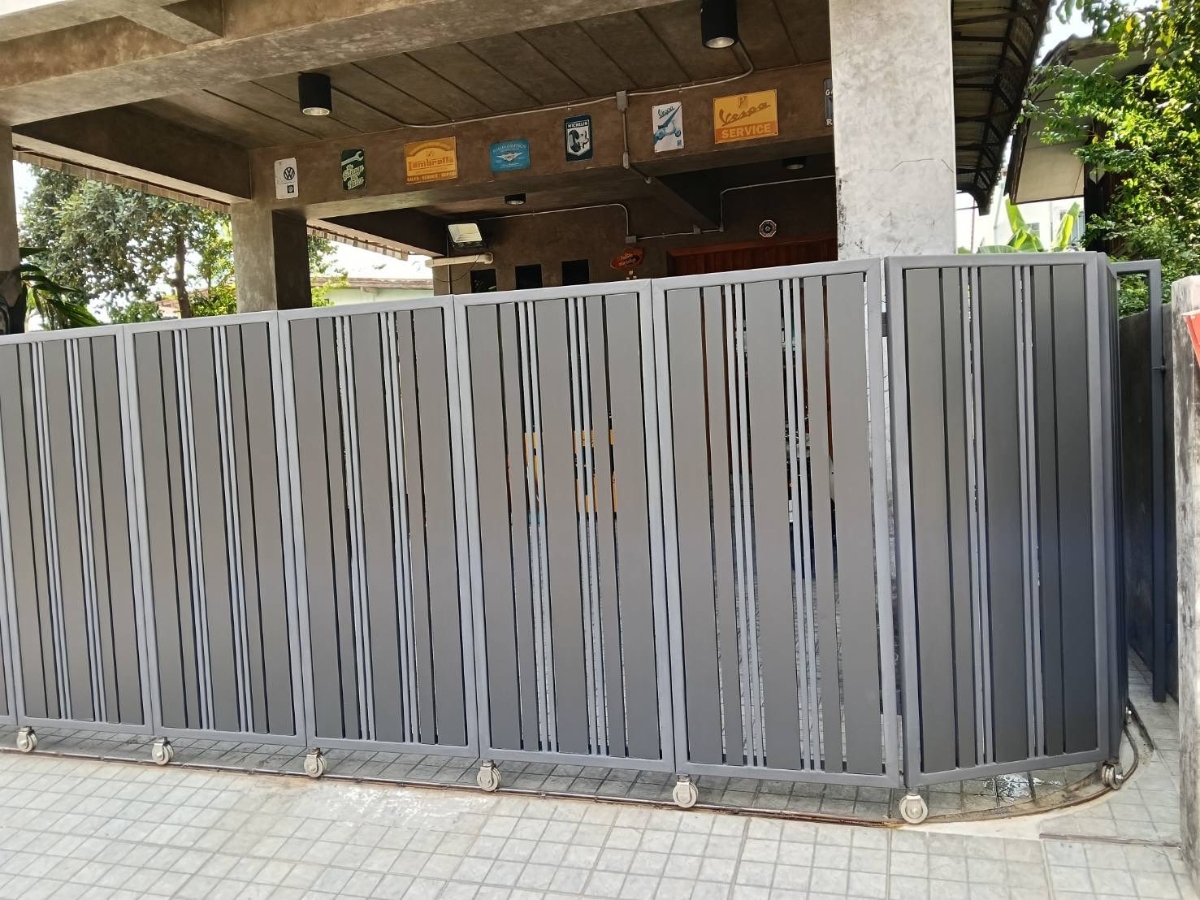

Hoàn thiện lắp đặt cổng trượt cung tròn

6. Những lưu ý quan trọng khi lắp đặt cổng trượt cung tròn

Để hệ thống cổng trượt cung tròn hoạt động bền bỉ và an toàn, cần đặc biệt lưu ý các thông số kỹ thuật sau:

• Bán kính cong tối thiểu của ray dẫn hướng không nên nhỏ hơn 1200mm (1.2 mét). Bán kính lý tưởng nhất thường rơi vào khoảng 1500mm đến 2000mm. Nếu góc cua quá hẹp (R < 1000mm), cổng sẽ bị kẹt cơ khí và motor phải chịu tải cực lớn.

• Lực xô ngang của cổng trượt cung tròn khi đi qua góc cua là rất lớn. Do đó, móng bê tông giữ ray phải được đào sâu tối thiểu 150mm - 200mm, sử dụng bê tông mác 250 trở lên để chống lún nứt, biến dạng ray sau thời gian dài sử dụng.

• Lực ma sát sinh ra khi cổng đi qua đoạn ray cong lớn hơn khoảng 30% - 40% so với cổng lùa thẳng cùng trọng lượng. Do đó, khi chọn mua motor, bắt buộc phải chọn loại có tải trọng dư ra ít nhất 40%. Ví dụ: Tổng trọng lượng cổng là 500kg, bạn không thể dùng motor 500kg mà cần sử dụng motor có tải trọng từ 800kg đến 1000kg để đảm bảo độ bền cho động cơ.

• Đường ray chữ V hoặc ray tròn âm nền rất dễ đọng nước và bùn đất. Cần thiết kế rãnh thoát nước và thường xuyên vệ sinh đường ray để bánh xe không bị kẹt rít.

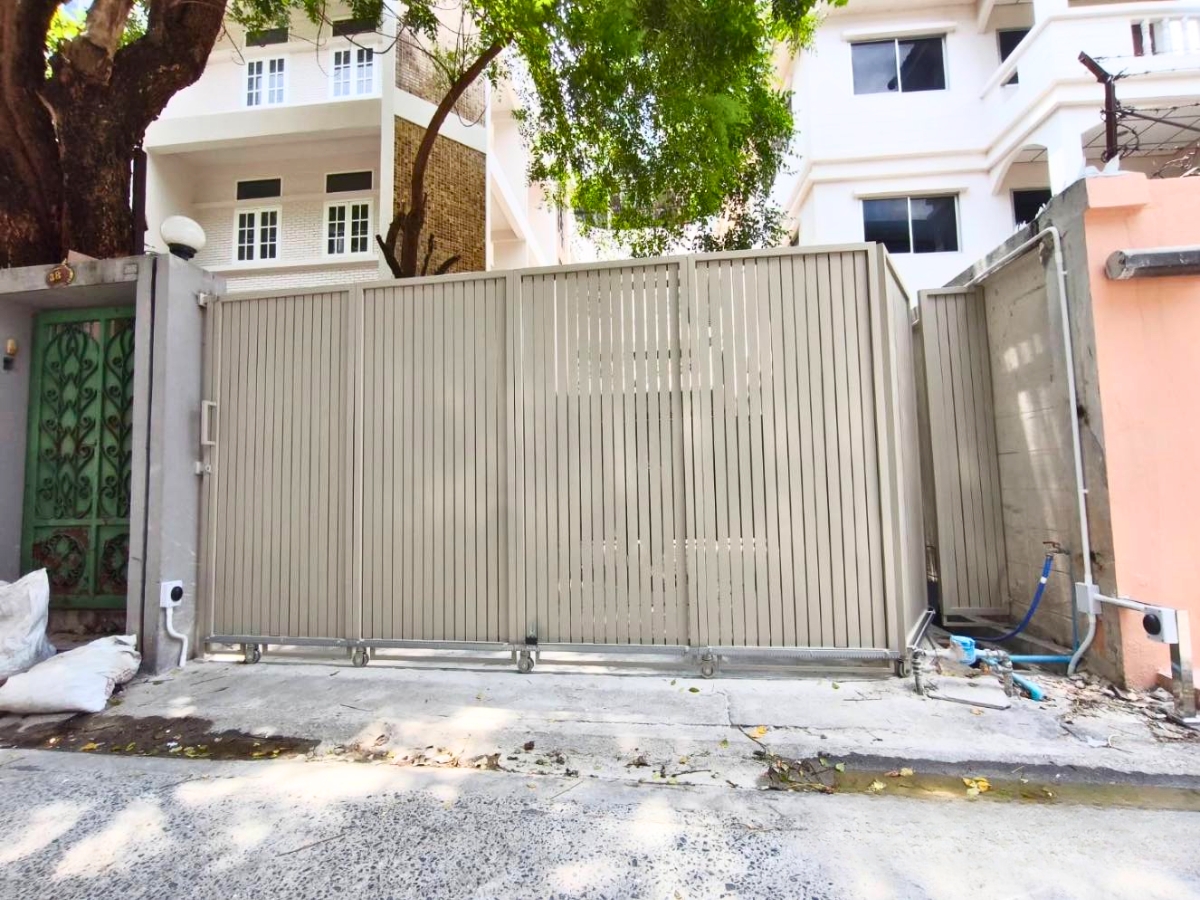

Lưu ý khi lắp cổng trượt cung tròn

7. Tham khảo giá cổng trượt cung tròn mới nhất

7.1. Chi phí làm cổng

Giá thành gia công thân cổng phụ thuộc vào vật liệu, độ phức tạp của hoa văn và kích thước tổng thể.

• Đối với cổng làm bằng sắt hộp mạ kẽm sơn tĩnh điện, thiết kế đơn giản: Mức giá thường dao động từ 1.800.000 VNĐ đến 2.500.000 VNĐ/m2.

• Đối với cổng làm bằng hợp kim nhôm đúc hoặc sắt mỹ thuật cắt CNC cao cấp: Mức giá có thể từ 3.500.000 VNĐ đến 6.000.000 VNĐ/m2 hoặc cao hơn. Chi phí này thường đã bao gồm ray dẫn hướng, bánh xe, bản lề và công lắp đặt phần cơ khí.

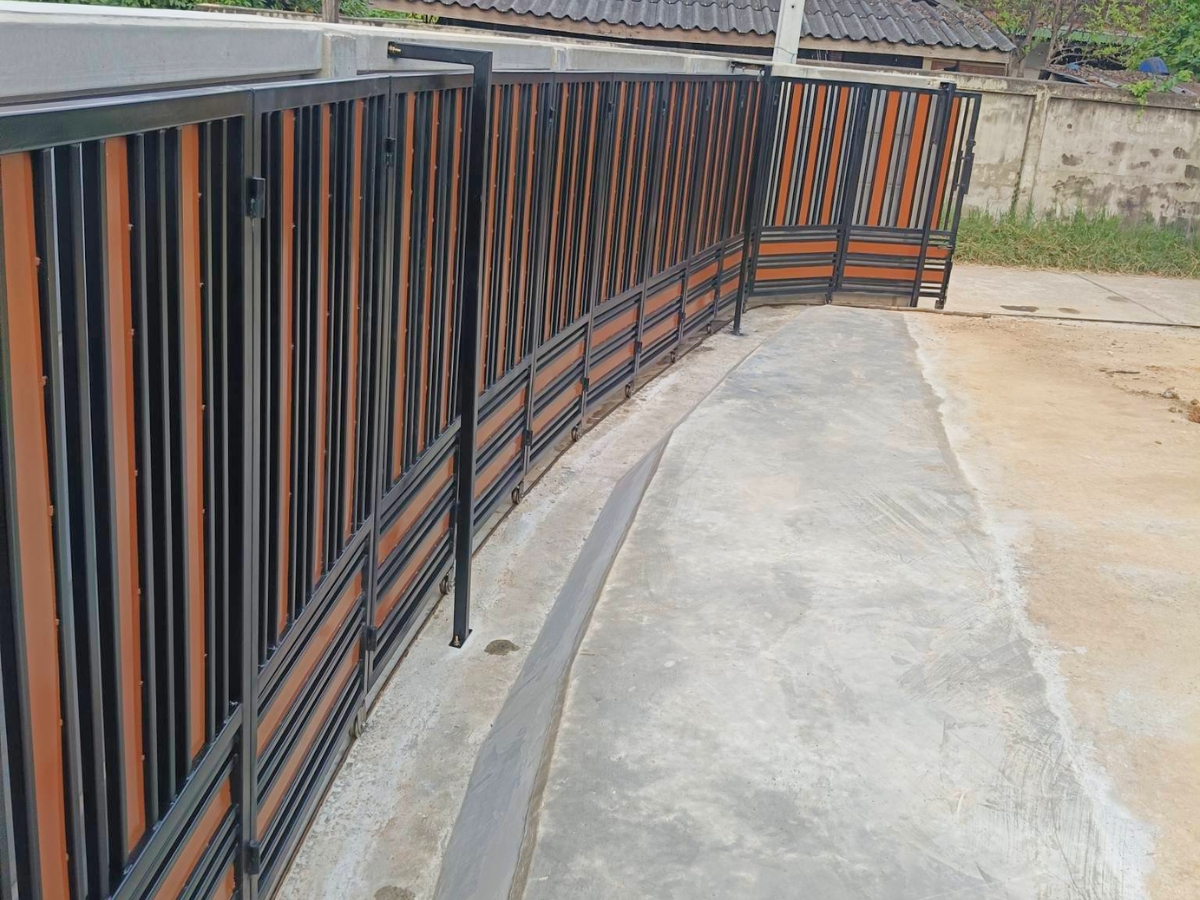

Làm cổng trượt cung tròn có mức chi phí hợp lý

7.2. Chi phí mua và lắp đặt motor cổng trượt

Giá motor cổng trượt phụ thuộc vào tải trọng và thương hiệu xuất xứ:

• Motor xuất xứ Trung Quốc, Đài Loan (như YH, Powertech): Giá dao động 6.500.000 VNĐ đến 12.000.000 VNĐ/bộ.

• Motor xuất xứ Italia (như BFT, FAAC, Beninca, Roger): Mức giá dao động từ 15.000.000 VNĐ đến 25.000.000 VNĐ/bộ tùy tải trọng.

• Ngoài ra, chi phí vật tư phụ như thanh răng cong, xích truyền động chuyên dụng cho cổng cung tròn sẽ phát sinh thêm khoảng 300.000 VNĐ - 500.000 VNĐ/mét tới.

8. Đơn vị thi công, lắp đặt cổng trượt cung tròn tự động

Golden Việt tự hào là một trong những đơn vị tiên phong và uy tín hàng đầu trong lĩnh vực phân phối, thiết kế và thi công các giải pháp cửa cổng tự động, trong đó có cổng trượt cung tròn phức tạp.

• Với đội ngũ kỹ sư hơn 10 năm kinh nghiệm, Golden Việt cam kết thi công đúng kỹ thuật và an toàn.

• Đa dạng mẫu mã động cơ cổng trượt cung tròn được nhập khẩu trực tiếp từ Ý, Đài Loan, Trung Quốc với đầy đủ CO, CQ.

• Hỗ trợ tư vấn và giải đáp thắc mắc 24/7 trong suốt quá trình sử dụng cổng.

• Có xuất hóa đơn VAT theo yêu cầu.

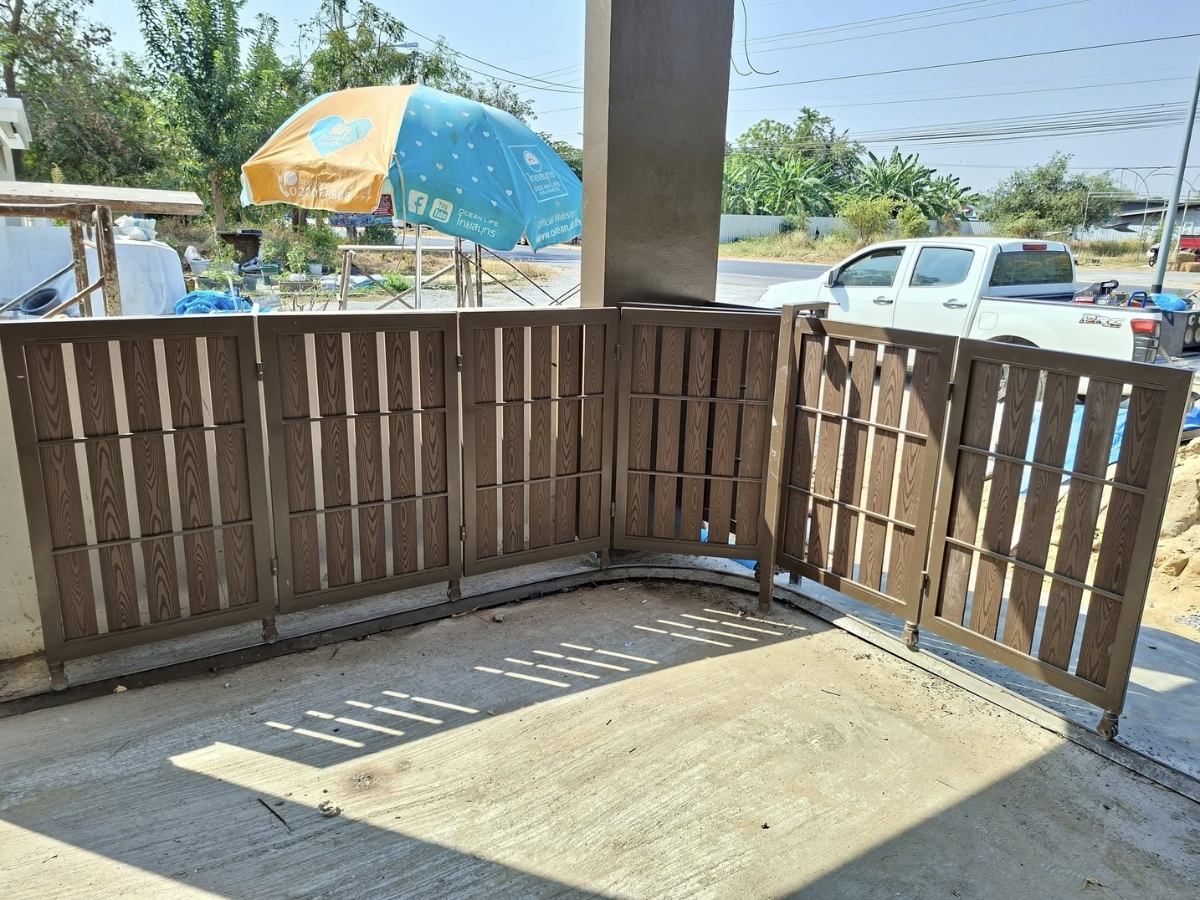

Lắp đặt cổng trượt cung tròn
