Barie tự động được ứng dụng rộng rãi vào việc kiểm soát vào ra tại các tòa nhà, các nơi công cộng, bãi xe. Barrier tự động với ưu điểm tốc độ đóng mở nhanh rất phù hợp cho việc kiểm soát xe. Hãy cùng chúng tôi tìm hiểu kỹ hơn trong bài viết sau!

Tim-hieu-barie-tu-dong

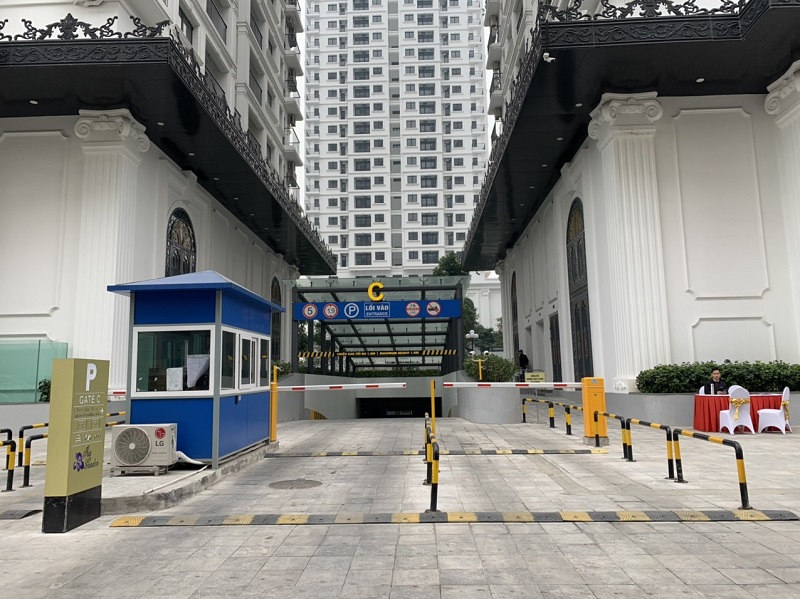

Barie tự động là thiết bị kiểm soát ra vào được ứng dụng rộng rãi

Cấu tạo barie tự động gồm những bộ phận nào?

Tủ barie hay thân hộp barie

Là bộ phận bên ngoài chứa đựng nhưng bộ phận quan trọng của barie như: Motor, bảng mạch, bộ phận truyền tải…
Hộp barie được cấu tạo từ hợp kim thép siêu cứng, dầy dặn và chắc chắn, thường những bộ barie nặng khoảng 40 ~ 50kg tùy theo tiêu chí của từng nhà sản xuất.
Thân chuyển động barie
Thân tủ barie có chức năng bảo vệ động cơ bên trong
Phần vỏ được sơn tĩnh điện, lớp sơn rất dầy và chắc, giúp chống bay màu theo thời gian, hạn chế tối đa các ảnh hưởng của tự nhiên tới barie
Mỗi bộ hộp sẽ có 1 nắp mở, nắp mở sử dụng chìa khóa cơ hoặc khóa mở bằng lục giác, dùng để chuyển đổi từ sử dụng điện sang đẩy tay (đề phòng trong tình huống mất điện hay động cơ bị trục trặc)

Động cơ barie

Động cơ là bộ phận quan trọng nhất của barie, có chức năng hoạt động để truyền tải chuyển động tới các bộ chuyển đồng được lắp đặt đi cùng trong tủ barie

Bộ chuyển động được liên kết giữa các khớp nối với nhau, hoạt động theo phương đưa lên xuống hoặc đưa xuống
Có 2 loại động cơ hiện nay
Động cơ barie chuyển động
Động cơ được thiết kế nằm gọn bên trong tủ kỹ thuật
  • Động cơ sử dụng điện 24V DC
  • Động cơ sử dụng điện 220V AC
Tùy theo nhu cầu sử dụng của từng chủ đầu tư, khi bán ta lựa chọn sản phẩm phù hợp
Động cơ DC giúp đóng mở barie được nhiều lần mà ko sợ nóng hay quá tải, rất phù hợp với các khu vực lượng xe ra vào nhiều, cần barie đóng mở liên tục.
Động cơ AC sử dụng điện trực tiếp, động cơ khỏe hơn giúp đóng mở được những thanh chắn barie dài hơn, tuy nhiên nếu sử dụng nhiều động cơ sẽ bị nóng, quá tải. Khi nóng tới quá mức cảm biến nhiệt hoạt động không cho động cơ hoạt động tiếp, khi nào động cơ nguội thì cảm biến sẽ mở để sử dụng trở lại.
Động cơ khi nhận được tín hiệu điều khiển từ tủ mạch trung tâm sẽ hoạt động dẫn truyền tới hệ thống chuyển động giúp thanh barie di chuyển đưa lên hoặc hạ xuống.

Bảng mạch điều khiển barrier

Bảng mạch có tính năng nhận tín hiệu từ tay điều khiển từ xa để điều khiển động cơ hoạt động.
Ngoài ra, các bảng mạch tự động hiện nay đều rất hiện đại có thể tích hợp được các tính năng của hệ thống kiểm soát ra vào (chân kết nối với bộ điều khiển ra vào thẻ từ, camera nhận diện…).
Bảng mạch điều khiển trung tâm
Bảng mạch điều khiển trung tấm của barie
Bảng mạch điểu khiển trung tâm có nhiệm vụ nhận tín hiệu từ tay điều khiển từ xa (remote) hay nút bấm trong phòng bảo vệ, điều khiển qua điện thoại sau đó đưa lệnh xuống cho động cơ, lúc này động cơ sẽ hoạt động để đưa thanh chắn mở lên hoặc đóng xuống.
Bảng mạch bao gồm:
  • 01 bảng mạch điều khiển
  • 02 remote từ xa
  • 01 điều khiển đề bàn (tùy hãng)

Thanh chắn barie

Thanh chắn barie
Thanh chắn barie chất liệu hợp kim nhôm
Thanh chắn barie được làm từ hợp kim nhôm, độ đàn hồi tốt, hạn chế bị oxi hóa sau nhiều năm sử dụng.
Thanh chắn barie mỗi hãng được thiết kế khác nhau vậy nên khi hỏng cần thay thế ta cần mua đúng loại phù hợp
Có 3 loại loại barie: cần gập, cần thẳng, rào chắn
Các loại barie hiện nay trên thị trường

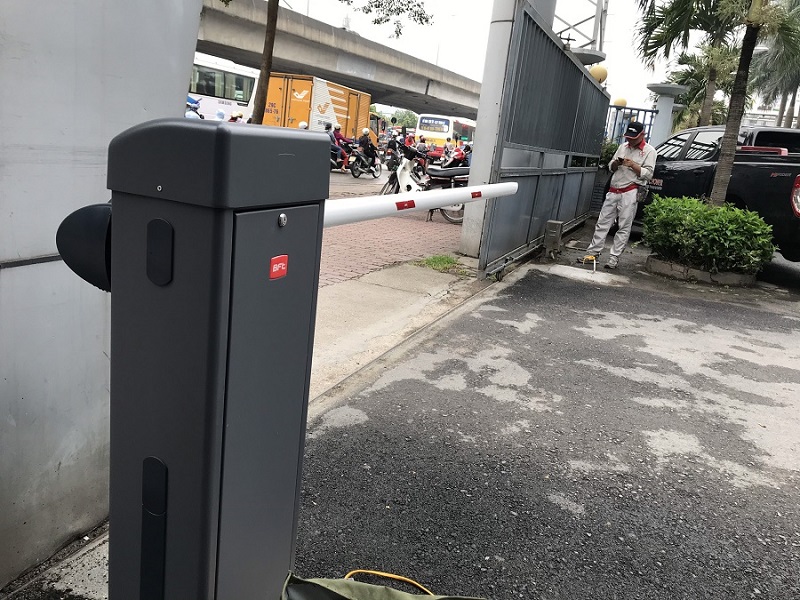

Barrier cần thẳng

Barie cần thẳng
Barrier sử dụng cần thẳng
Là dòng barie được ưa chuộng nhất hiện nay, dễ dàng lắp đặt cũng như vận hành, đưa lên và hạ xuống theo 1 phương thẳng đứng.
Có đủ các kích thước cần theo yêu cầu
Thanh chắn 1m
Thanh chắn 3m
Thanh chắn 6m
Thanh chắn 8m
Được sử dụng nhiều cho các cửa công ty, xí nghiệp, doanh nghiệp dễ dàng kiểm soát xe ra vào nhà máy.

Barie cần gập

Barie cần gập
Barie cần gập sử dụng cho hầm chung cư, tòa nhà
Sản phẩm tích hợp cần co lại khi đưa lên, giúp tối đa hoá không gian hẹp. Khi sử dụng barie cần gập sẽ co lại khi đưa lên, và chỉnh thẳng khi hạ cần xuống.
Được sử dụng rộng rãi trong các hầm chung cư và bãi kiểm soát không gian hẹp, thấp lán xe hay tòa nhà.

Barie rào chắn

Barie hàng rào chắn

Barie hàng rào chắn
Thiết kế của barie rào chắn giúp che chắn không gian tốt hơn, nhằm tối đa không cho người lạ xâm nhập
Được ưu chuộng cho những đơn vị an ninh hay quân đội, khu quân sự, bến xe …
Các kích thước tay cần barie
Tay cần barie có độ dài từ 1 đến 6m, tùy theo chiều rộng cửa ra vào ta lựa chọn loại tay cần phù hợp với kích thước.
  1. Tay cần 1 - 3m
  2. Tay cần 4m
  3. Tay cần 6m

Khả năng tích hợp Barie với các hệ thống kiểm soát

  • Thẻ quẹt ra vào khu chung cư
  • Camera kiểm soát vé vào bãi đỗ xe, nhận diện qua biển số
  • Tích hợp các vòng LOOP chuyên dụng
  • Tích hợp nút bấm đóng mở
  • Tích hợp mở khoá vân tay
  • Tích hợp mở khoá bằng mã số
  • Kết nối trạm kiểm soát, bốt soát vé
Barie ngày càng được nhiều các đơn vị lựa chọn sử dụng: trường học, chung cư, nhà máy, xí nghiệp, công ty, kiểm soát giao thông, trạm thu phí…

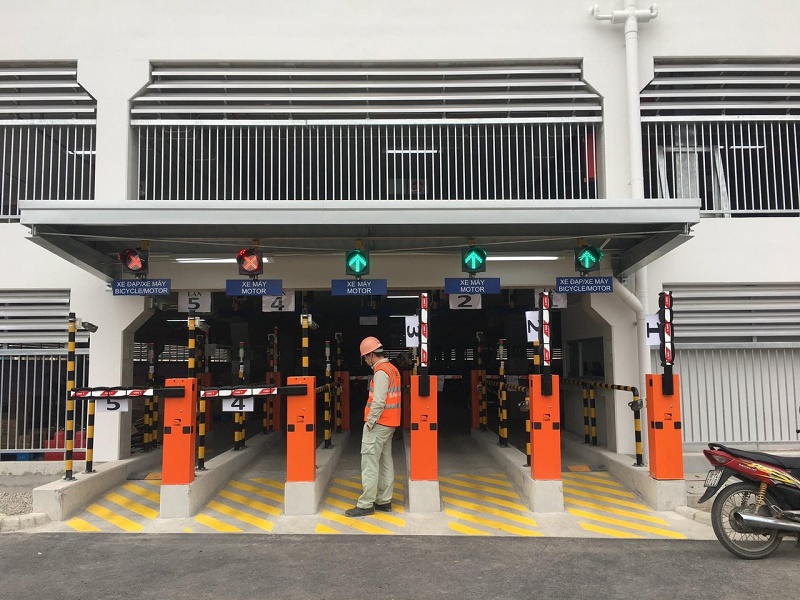

Cửa barie tự động

Barie giải pháp kiểm soát ra vào

  • Giải pháp quản lý lượng xe ra vào cơ quan
  • Kiểm soát số lượng xe ra, xe vào
  • Kiểm soát tích hợp thu phí
  • Ngăn chặn người lạ ra vào
  • Giúp đảm bảo an toàn giao thông

Những dòng barie bán chạy nhất hiện nay

Liệt kê các dòng barie thịnh hành hiện nay

Dòng barie giá rẻ Trung Quốc

  1. Barie tự động Bisen BS306
  2. Barie tự động Parking system
  3. Barie tự động Shining
  4. Barie Wonsun
  5. Barie ZKTECO

Dòng barie Malaysia

  • MAG

Dòng barie nhập khẩu Châu Âu – Italia

  1. Barie Nice
  2. Barie Tau
  3. Barie Came
  4. Barie Ditec
  5. Barie FAAC
  6. Barie BFT
  7. Barie Beninca

1. Barie bisen BS 306 - Baisheng

Là dòng barie Trung Quốc giá rẻ đã có mặt trên thị trường Việt Nam nhiều năm nay, được đông đảo khách hàng tin tưởng sử dụng nhờ độ ổn định cao, chất lượng tốt và giá thành dễ chịu.
Bảng mạch hiện đại dễ dàng tích hợp nhiều công nghệ mới hiện nay: hệ thống kiểm soát ra vào, vòng loop barie….
Barie BS 306 có 3 loại.
Barie nhập khẩu

Barie tự động Bisen nhập khẩu đồng bộ
Sử dụng tay cần 1- 4m
Sử dụng tay cần 4 – 6m
Sử dụng tay cần 8m

Mẫu Barie có màu vàng đặt trưng, công nghệ sơn tĩnh điện giúp bền màu theo thời gian
Khung tủ barie được cấu tạo từ thép siêu bền, mỗi bộ barie nặng tới 60kg, cấu tạo rất chắc chắn và khoẻ khoắn.
Có nhiều mẫu từ thanh chắn thẳng, thanh chắn gập hay thanh chắn rào xếp

Thông số kỹ thuật

o Sử dụng tối đa thanh:  3m – 8m
o Nguồn điện sử dụng  220V 50Hz
o Thời gian nâng hạ cánh tay 1.5s
o Công suất tiêu thụ  80W
o Tốc độ Motor  1400 rpm
o Mô men xoắn  60N.m
o Nhiệt độ hành trình  -20°/+50°c
o Công tắc hành trình: Encoder
o Cấp độ bảo vệ  IP 54
o Trọng lượng 60kg

2. Barie Shining

Giống như Bisen – Barie shining cũng là dòng barie giá rẻ nhập khẩu từ Trung Quốc, có giá thành và chất lượng, được khách hàng tin tưởng lựa chọn trong nhiều năm qua.

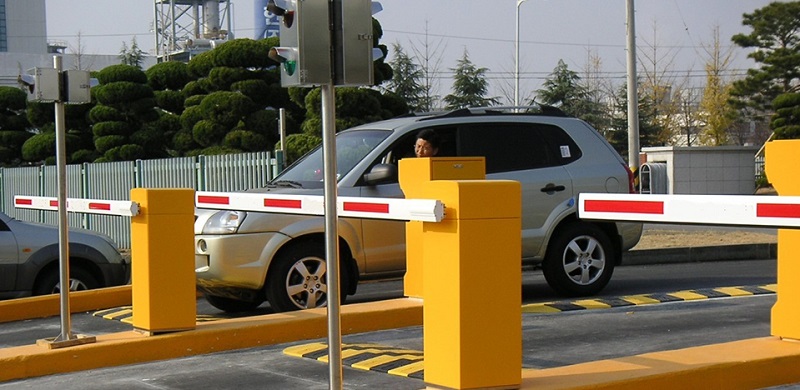

Barie shining
Barie hãng Shining
  • Barie Shining ST 200
  • Barie Shining ST 600
2 mẫu barie Shining đều sử dụng cho tay cần dài tối đa 6m, đối với mẫu Shinging ST600 có thêm tính năng tự bật cẩn khi va chạm và tốc độ phù thuộc vào độ dài tay cần giúp an toàn cho người sử dụng cũng như khi ra vào.
  • Tay cần dài 1m tốc độ đóng mở 1,5s
  • Tay cần dài 3m tốc độ đóng mở 3s
  • Tay cần dài 6m tốc độ đóng mở 6s

Thông số kỹ thuật

  • Hãng sản xuất : SHINING
  • Model : ST200
  • Độ dài tối đa của cần barie : 3m /4,5m /6m
  • Thời gian đóng mở: 1,5s /3s /6s
  • Nguồn điện: 220V/110V 60/50Hz
  • Điện năng tiêu thụ: 100W
  • Hoạt động trong môi trường nhiệt độ: -40oC đến 85oC
  • Kích thước: 330 x 232 x1030 mm
  • Trọng lượng: 45kg
  • Lắp chụp đầu cần : Có
  • Thanh chống đầu cần : Có
Phụ kiện điều khiển : 02 Remote điều khiển từ xa; 01 hộp bấm để bàn
Board mạch chủ : Nằm trong thân barie tích hợp đầu đọc thẻ RFID, cảm biến lốp xe

3. Barie BST – Trung Quốc

Barie BST sử dụng điện áp 24v Dc phù hợp cho những khu vực có lượng xe ra vào lớn, ra vào liên tục. Động cơ DC giúp barie hoạt động liên tục mà không bị nóng như động cơ AC.
Được ưu chuộng sử dụng cho các bãi đỗ xe, hầm chung cư, tòa nhà.

Barie giá rẻ hiện nay

Barie BST 170 điện áp 24V DC

Thông số kỹ thuật

  • Điện áp đầu vào: 220V
  • Điện áp motor: 24V DC
  • Công suất : 140W
  • Thời gian nâng hạ: 1 – 6s
  • Tốc độ mô tơ:  1400 - 1850rpm
  • Tiêu chuẩn: IP54
  • Máy tính: RS485
  • Momen xoắn: 56.8Nm
  • Độ dài tay cần: 1 - 6m
  • Kích thước trụ: 930*240*330mm

4. Barie MAG – Malaysia

Barie MAG là dòng động cơ chất lượng tốt được sản xuất và lắp ráp tại Malaysia. Sản phẩm có giá trung bình nằm giữa phân khúc giá rẻ đến từ Trung Quốc và phân khúc cao cấp đến từ Ý, mẫu mã đẹp, nhiều tính năng hiện đại được thiết kế trong bảng mạch điều khiển
Thông số kỹ thuật
Barrier MAG 630T Sử dụng cho thanh chắn dài tối đa 3m
Barrier MAG 660T Sử dụng cho thanh chắn dài tối đa 6m
Barie MAG nhập khẩu Malaysia

Barie nhập khẩu Maylasia
  • Nguồn điện: 220V ± 10% AC, 50/60H
  • Công suất: 80W  - 1.25A@ 240V
  • Tốc độ đóng mở tay cần:
  • Mô men xoắn cực đại: 1 second : 1.4±0.2 N.M | 3 / 6 second : 2.1 +- 0.1 N.M
  • AC rotation speed: AC rotation speed :1 second : 900 ± 50 RPM | 3/6 second : 460 ± 40 RPM
  • Nhiệt độ hoạt động:  -10 +- 75 độ C
  • Khóa mất điện: Chìa khóa cơ

5. Barie BFT, TAU, DITEC – Ý

Động cơ barrier nhập khẩu Italia là dòng sản phẩm cao cấp nhất hiện nay trên thị trường Việt Nam, được sản xuất theo tiêu chuẩn chất lượng chung Châu Âu, đáp ứng những yêu cầu khắt khe nhất.
Tích hợp được tất cả các hệ thống thông minh, hệ thống kiểm soát ra vào, quản lý bãi đỗ xe.
Thanh chắn barie cũng rất chắc chắn, có thể tích hợp thêm dải đèn led chạy trên thanh chắn để cảnh báo ban đêm
Barie nhập khẩu italia

Barie nhập khẩu Italia là dòng sản phẩm tốt nhất hiện nay

Thông số kỹ thuật barie Italia

  • Sử dụng tối đa thanh Barie: 3m
  • Nguồn điện sử dụng: 24 VDC
  • Tốc độ đóng mở 90°: 2,5s
  • Tốc độ Motor:  1400 vòng/phút
  • Chu kỳ hoạt động: 50 chu kỳ/giờ
  • Kích thước hôp kỹ thuật: 1000 x 340x 220mm
  • Nhiệt độ hoạt động:   -20°/+80°c
  • Tiêu chuẩn chống nước: IP54
Ngoài ra còn nhiều mẫu barie khác bạn có thể tham khảo các sản phẩm trên website

Báo giá barie tự động mới nhất

 Tên sản phẩm  Gía bán
 Barie Bisen BS - 306  12.500.000
 Barie ST Shining ST200  13.400.000
 Barie BST 170  12.000.000
 BARRIER MAG BR630T   27.000.000
 FAAC - 615 BPR-STD   27.000.000
 Barie  BFT  GIOTTO BT A30SU   33.000.000

Cách tính cần barie phù hợp với cổng

Đối với cổng sử dụng barie thanh chắn thẳng và barie rào chắn chỉ cần lựa chọn thanh chắn ngắn hơn khoảng cách giữa 2 trụ cổng là có thể tiến hành lắp đặt
Còn đối với barie cần gập, tùy theo từng hầm khu chung cư ta lựa chọn cần phù hợp, cần gập 1m, 2m hoặc 3m.

Hướng dẫn cách lắp đặt barie tự động

Bản vẽ di chuyển barie

Bản vẽ lắp đặt động cơ barie

Lắp mới barie

Bước 1: Đi dây điện ngầm trước để đảm bảo an toàn và thẩm mỹ

Bước 2: Nên đi ngầm từ 2 dây đôi để sử dụng, 1 dây cấp nguồn, 1 dây chờ để cài nút tích hợp mở trong nhà.

Bước 3: Đổ chân đế bê tông barie để đảm bảo độ chắc chắn, đổ cao hơn mặt nền để tránh barie bị ngập trong nước

Bước 4: Chú ý chân đế đổ to hơn kích thước hộp barie, để đảm bảo độ vững chắc

Bước 5: Tiến hành khoan 4 bu lông bắt ốc, gia cố mặt bích đế của động cơ

Bước 6: Kiểm tra độ chắc chắn bằng cách thử lay chuyển hộp barie

Bước 7: Cài đặt và tiến hành lắp thanh chắn barie

Bước 8: Thử cho thanh cần lên xuống để kiểm tra hành trình đóng mở

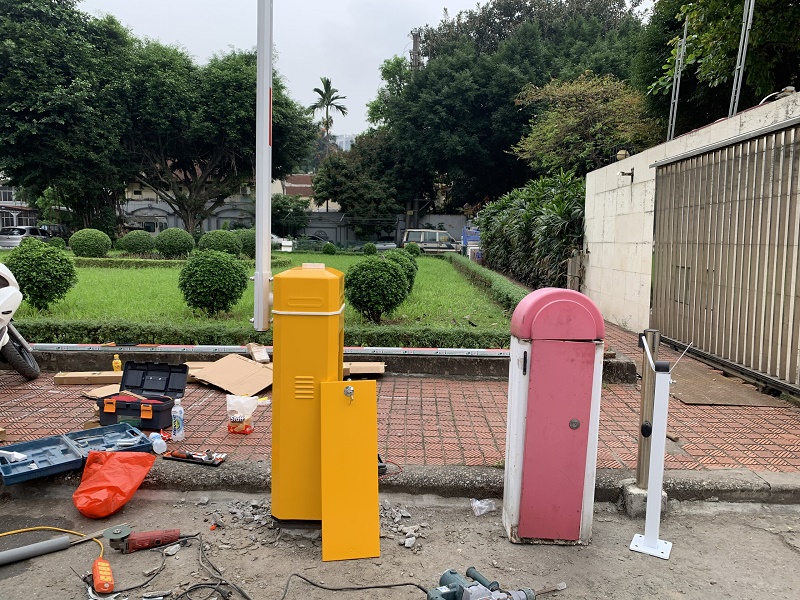

Lắp barie thay vị trí cũ

lắp barie mới

Thay thế barie cũ bị hỏng

Bước 1: Kiểm tra dây điện nguồn cấp cho động cơ

Bước 2: Kiểm tra chân đế cũ, nếu chưa chắc chắn cần đổ thêm bê tông + giằng sắt để gia cố

Bước 3: Tiến hành khoan 4 bu lông bắt ốc, gia cố mặt bích đế của động cơ

Bước 4: Kiểm tra độ chắc chắn bằng cách thử lay chuyển hộp barie

Bước 5: Cài đặt và tiến hành lắp thanh chắn barie
