Cổng lùa là kiểu cổng tự động được sử dụng nhiều nhất hiện nay cho các cơ quan, xí nghiệp, các công ty nhà xưởng lớn. Ngày nay đa số cổng lùa (trượt) đều sử dụng động cơ tự động để giúp hỗ trợ đóng mở cổng cũng tiện lợi hơn khi sử dụng.

Vậy cổng trượt tự động (motor cổng lùa) có cấu tạo và ứng dụng ra sao? Ta cùng tìm hiểu trong bài viết sau đây:

Giới thiệu cổng trượt tự động là gì?

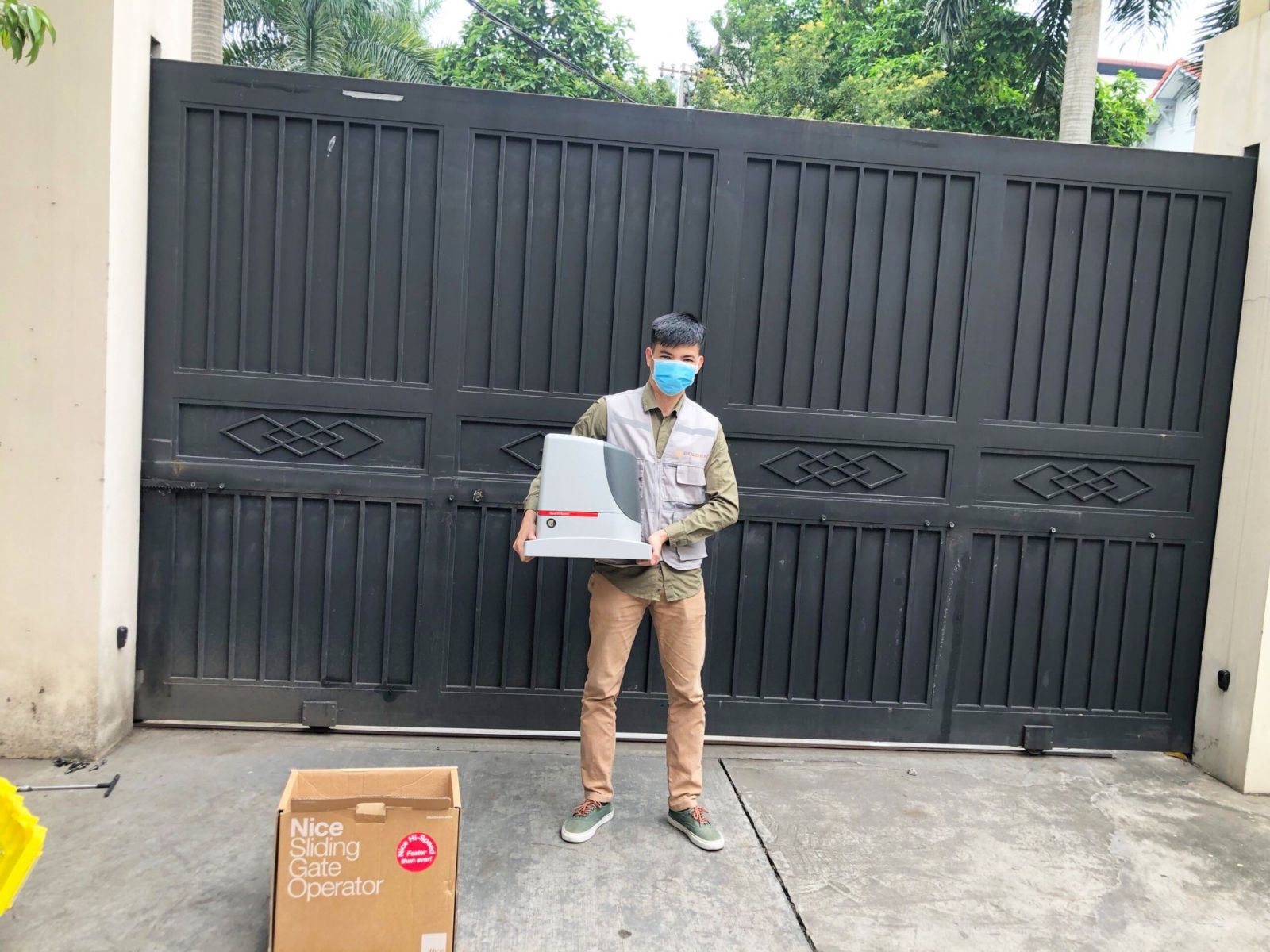

Cổng trượt tự động hay còn được gọi là: cổng lùa tự động, motor cổng lùa, motor cổng trượt là cánh cổng lùa ngang được lắp đặt thêm motor để vận hành tự động. Cổng trượt tự động được điều khiển bằng tay điều khiển từ xa trong phạm vi <25 mét hoặc ứng dụng thông minh ở bất kỳ đâu.

Cổng trượt tự động là gì

Cổng trượt tự động là gì?

Với những cánh cổng có trọng tải và kích thước khác nhau sẽ sử dụng loại motor có trọng tải phù hợp. Hiện nay, trên thị trường có rất nhiều model motor cổng trượt tải trọng lớn đến 2500kg, đáp ứng được cả những cánh cổng cơ quan, cổng Khu công nghiệp. Do đó, thiết bị này rất tiện lợi và có tính ứng dụng cao cả trong dân dụng đến cơ quan, nhà xưởng.

Cấu tạo Motor cổng trượt tự động như thế nào?

Motor cổng lùa tự động được cấu tạo từ 4 bộ phận: động cơ, thanh răng, mạch điều khiển, remote. Ngoại ra, khách hàng có thể lựa chọn lắp đặt thêm các phụ kiện khác như: cảm biến an toàn, đèn báo hiệu, smartwifi,....

Cấu tạo cổng lùa tự động

Cấu tạo motor cổng lùa

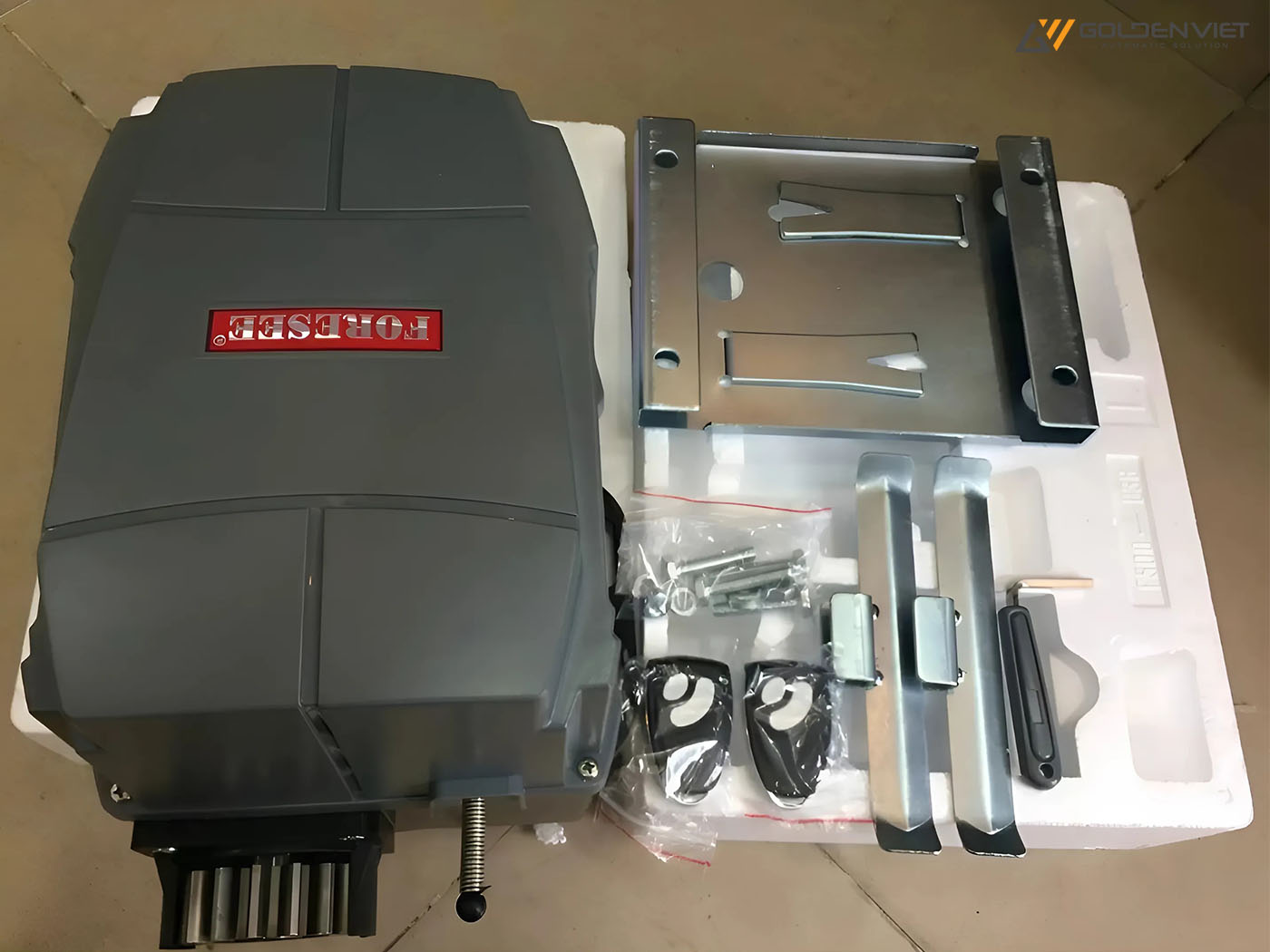

Motor cổng lùa tự động

Motor cổng lùa tự động ồm bản mạch điều khiển và motor truyền động. Trong đó bản mạch được dùng để điều khiển motor hoạt động như chế độ chuyển động nhanh, chậm, giảm tốc, đổi chiều và dừng lại. Ngoài ra khi mất điện, bạn có thể chuyển sang sử dụng chế độ mở tay để sử dụng đóng mở cổng, tùy theo từng hãng thiết kế sử dụng bằng chìa khóa cơ hoặc bộ lục giác.

Bảng mạch điều khiển cổng

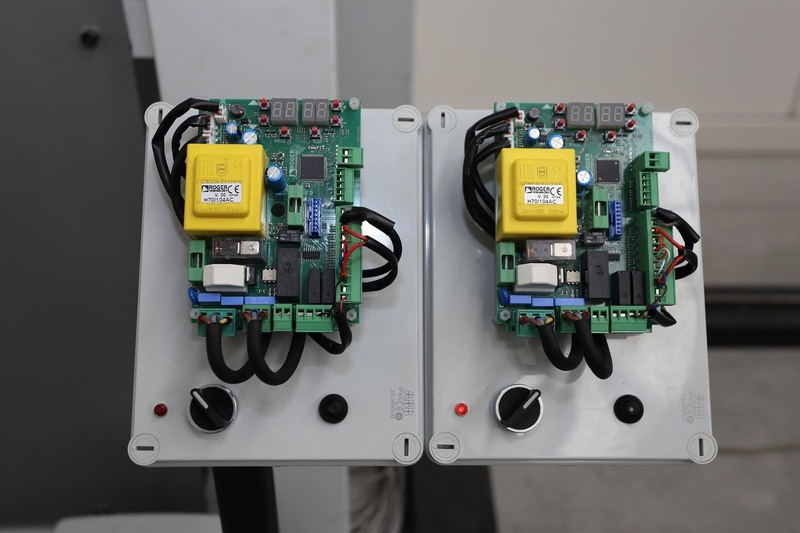

Bảng mạch cổng trượt

Bảng mạch motor cổng trượt

Bảng mạch điều khiển có chức năng nhận thông tin điều khiển từ remote hoặc dây bấm tường, bộ điều khiển từ xa để mã hóa đưa thông tin xuống điều khiển động cơ hoạt động.Đối với cổng trượt đa số được thiết kế bảng mạch lắp trên cùng, để tránh bị ẩm hay nước vào gây ảnh hưởng tới động cơ. Đối với bảng mạch của Italia, Đức bảng mạch sẽ tự tính tải trọng cửa để đưa ra lực đẩy phù hợp

Hiện nay các mạch điều khiển đều rất hiện đại có thể tích hợp được nhiều tính năng thông minh:

  • Có thể tích hợp với bộ điều khiển qua điện thoại, đóng mở cửa từ xa
  • Tích hợp với cảm biến an toàn, tự mở cửa khi thấy vật cản đi ngang qua
  • Tích hợp với các hệ thống thông minh, quẹt thẻ, vân tay, camera, mật khẩu để mở cửa

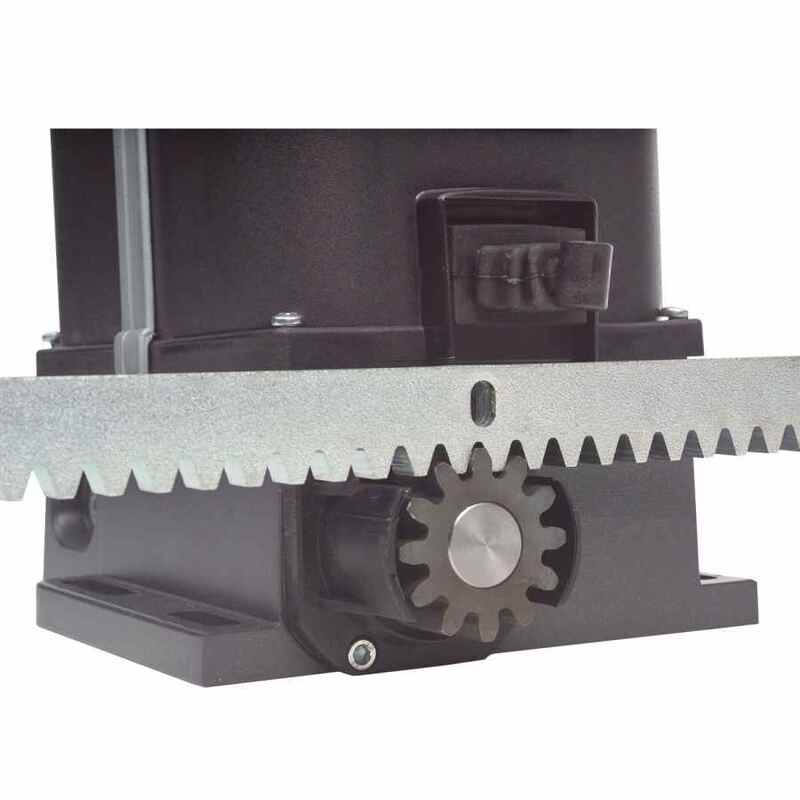

Thanh răng cổng trượt

Thanh răng cổng trượt là bộ phận kết hợp với bánh răng để tạo sự chuyển động ăn khớp theo dạng cứng vào nhau mà không gây ra độ trượt. Thanh răng được sử dụng cho cổng trượt tự động bởi lực truyền đi từ motor rất lớn có thể giúp cánh cổng có trọng lượng lớn di chuyển dễ dàng và nhanh chóng.

Thanh răng cổng trượt

Thanh răng cổng trượt

Phụ kiện cổng trượt

Phụ kiện cổng trượt có đa dạng sản phẩm, tùy theo từng hãng có những phụ kiện đi kèm khác nhau.

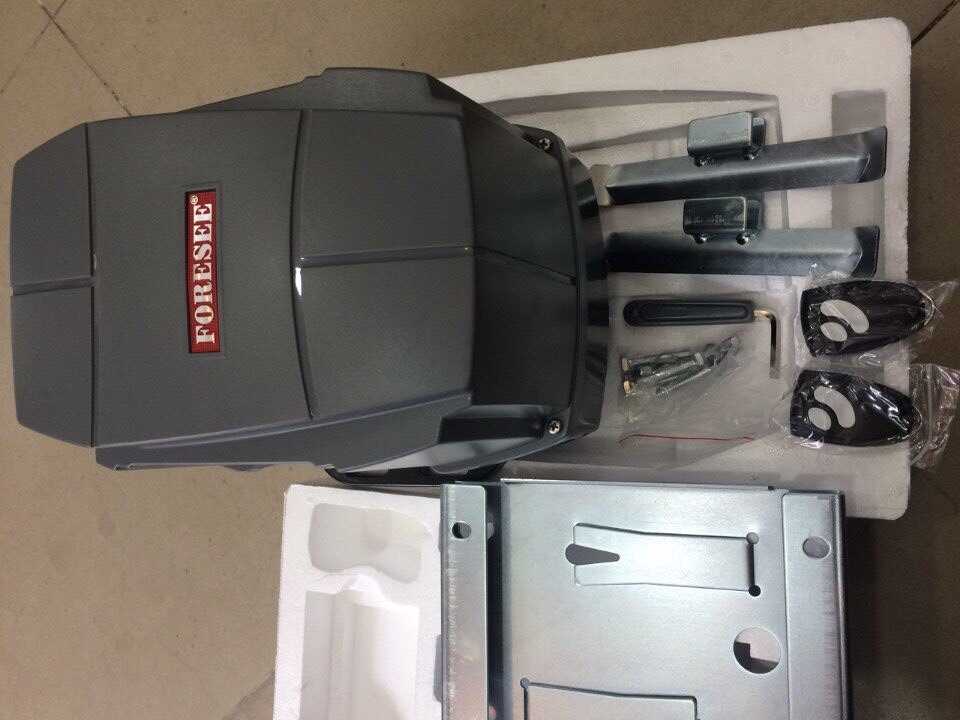

Phụ kiện cổng trượt tự động

Phụ kiện sẽ tùy theo từng dòng sản phẩm mà phụ kiện đi kèm khác nhau

Những phụ kiện được tặng kèm theo khi mua động cơ

  • 02 remote điều khiển từ xa
  • 01 bộ chìa khóa mở khi mất điện
  • 02 bộ hành trình
  • 01 Bộ mặt bích gia cố
  • Phụ kiện lắp đặt đầy đủ

Những phụ kiện có thể mua thêm

  • Đèn flash cảnh báo
  • Bộ cảm biến an toàn hồng ngoại
  • Bộ điều khiển để bàn, trong nhà
  • Bộ điều khiển qua điện thoại
  • Thanh răng kim loại dẫn hướng

Các kiểu cổng trượt (lùa) hiện nay

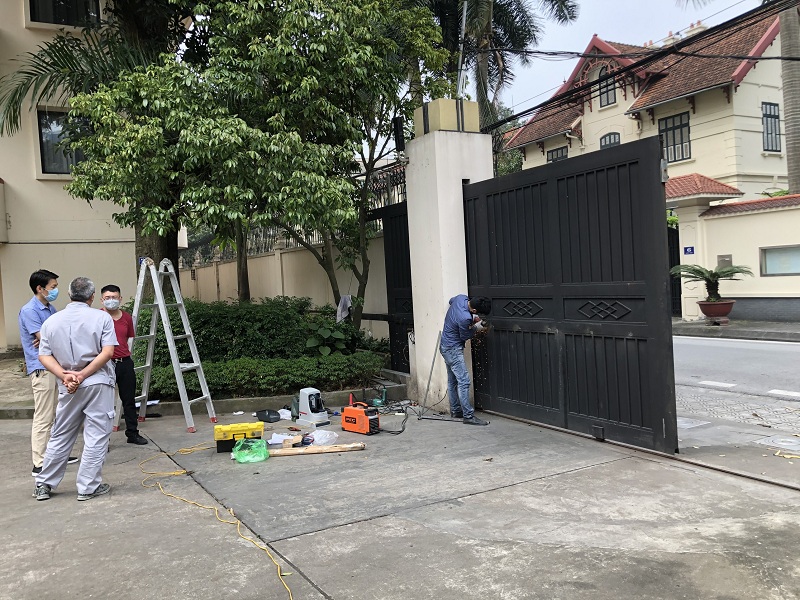

Cổng trượt 1 cánh

Cổng trượt 1 cánh

Cổng trượt 1 cánh

Cổng trượt 1 cánh là kiểu được sử dụng nhiều nhất hiện nay, tùy theo từng chiều dài cổng thiết kế cổng sao cho phù hợp, hiện nay có 2 loại phổ biển

Cổng trượt phẳng

Cồng trượt phẳng được thiết kế lắp cho những bộ cổng có kích thước chiều dài vừa phải, sử dụng 1 ray chuyển động dẫn hướng khi đóng mở.

Mỗi 2 đầu cổng sẽ được thiết kế con lăn và hệ mặt bích đỡ cổng, giúp cổng di chuyển luôn theo một đường thẳng cố định.

Cổng trượt hình chữ A

Cổng trượt chữ A

Cổng trượt dạng chữ A

Cổng trượt chữ A được sử dụng cho các cánh cổng kích thước chiều rộng lớn, khi đóng mở tránh hiện tượng cổng nặng quá tải sẽ dễ bị đổ. Vậy nên làm cổng dạng chữ A sẽ đảm bảo an toàn hơn

Cổng này được thiết kế chạy theo 2 đường ray song song, di chuyển không sợ bị đổ khi chạy quá hành trình.

Cổng chữ A thường sẽ được lắp động cơ phía trong lòng cổng hoặc lắp ra ngoài, nhưng lắp bên trong thì cổng sẽ đẩy khỏe và ổn định hơn

Cổng trượt 2 cánh, 3 cánh

Cổng trượt nhiều cánh

Cổng trượt 2 cánh nối tiếp lắp động cơ tự động

Cổng trượt 2 cánh xếp trượt là mẫu cổng trượt giúp tiết kiệm tối đa được không gian khi sử dụng, khi cổng mở 2, 3 cánh cổng sẽ thu lại làm một 1 vị trí, còn khi cổng đóng các cánh cổng sẽ nối tiếp nhau chạy ra.

Loại cổng trượt này được thiết kế riêng biệt giữa các cánh cửa được kết nối với nhau để khi 1 cánh kết nối với động cơ sẽ tác động các cánh còn loại hoạt động, tùy theo số lượng cánh ta lắp thêm ray dưới để sử dụng (2 cánh sử dụng 2 ray, 3 cánh sử dụng 3 ray).

Mẫu cổng trượt này trông hiện đại và sang trọng hơn so với cổng trượt 1 cánh thông thường.

>>> Thiết kế cổng nhà đẹp, độc lạ theo yêu cầu

Cổng trượt cong (trượt vòng cung)

Cổng trượt cong vòng cung

Mẫu cổng lùa cong tự động

Mẫu cổng trượt cong là mẫu cổng được thiết kế riêng biệt sử dụng cho không gian mặt tiền nhà bị hẹp, cần thiết kế để cổng khi mở trượt sang 1 bên để tiết kiệm không gian.

Đặc điểm làm cổng trượt này là cần cơ khí rất tốt, cánh cổng được chia nhỏ làm số lượng nhiều cánh để giúp cổng dễ đi qua những khu vực uốn cong không bị kích

Khác nhau của cổng trượt cong là bánh xe, bánh xe cửa trượt cong có thể xoay 360 độ, dễ dàng xoay qua những khu vực ray uốn cong.

Ngoài ra, khi lắp cổng trượt cong cần làm thêm hệ con lăn dẫn hướng phía trên, giúp cửa chạy chuẩn trên ray dẫn hướng.

Nguyên lý vận hành cổng trượt tự động

Cổng trượt tự động đẹp

Lắp đặt động cơ để dễ dàng đóng mở cổng

Cổng trượt là dạng cổng sử dụng khi mở sẽ trượt sang một bên tường hoặc rào chắn để cho xe cộ ra vào trong nhà hay cơ quan, loại cổng này được sử dụng phổ biến và ưa chuộng nhất hiện nay.

Cổng trượt (lùa) tự động là dạng cổng trượt ngang bình thường nhưng thay vào đó lắp thêm động cơ tự động để giúp có thể vận hành dễ dàng hơn, đỡ tốn nhiều công sức.

Trên thân cửa sẽ được lắp đặt thêm thanh răng dẫn hướng để dẫn truyền chuyển động khi động cơ hoạt động.

Ưu điểm cổng trượt tự động

Ưu điểm cổng trượt so với cổng mở cánh

  • Dễ dàng lắp đặt sử dụng và vận hành (động cơ được lắp nổi lên mặt đất)
  • Động cơ cổng trượt khỏe, giúp đẩy những bộ cửa lớn lên tới 3 – 4000kg
  • Đa dạng mẫu mã, chủng loại để lựa chọn
  • Gía bán động cơ cổng trượt cũng rẻ hơn so với các loại động cơ mở cánh
  • Trong các sản phẩm cổng tự động thì cổng trượt là dòng sản phẩm có độ bền và tính ổn định cao nhất.

Các tính năng hiện đại nhất của cổng trượt

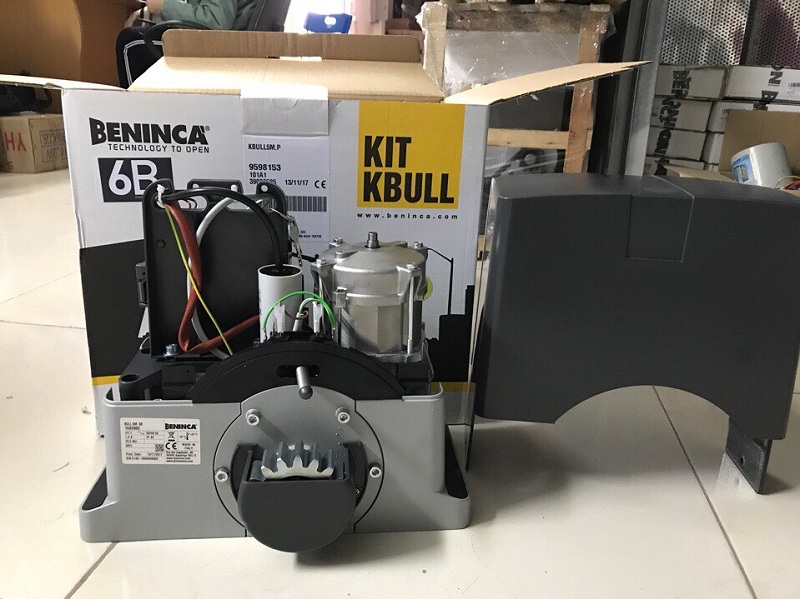

Bên trong động cơ cổng trượt

Trên động cơ có bảng mạch hiện đại, dễ dàng cài đặt tính năng

  • Tích hợp cảm biến quang học mắt thần đối xứng, từ dừng và đảo chiều khi có người đi qua khi cửa hoạt động
  • Khi cửa hoạt động gặp 1 vật cản trên đường chạy, kẹt đá hoặc vật mà mắt thần không thấy, cảm biến lực sẽ hoạt động tự ngắt động cơ để tránh bị hỏng
  • Có thể kết nối thêm bộ điều khiển qua điện thoại để sử dụng đóng mở từ xa
  • Có thể tích hợp các tính năng nhà thông, mở cửa bằng gương mặt, mật mã hay vân tay, thẻ từ
  • Sau khi lắp đặt xong cổng có thể tự điều chỉnh lực đẩy để cổng đóng mở phù hợp
  • Ngoài ra, nhiều mẫu mã hiện nay có màn Led đi kèm, có thể cài đặt trực tiếp qua màn hình
  • Đa dạng mẫu : 230V, 24V, hay dòng tốc độ cao, đóng mở nhanh.

Các chất liệu sử dụng cho cổng trượt (lùa) ngang

Trên thị trường hiện nay có đa dạng mẫu cổng trượt tự động, với nhiều chất liệu khác nhau. Cổng sắt là là loại được sử dụng nhiều nhất hiện nay.

Tùy theo kiến trúc thiết kế ngôi nhà, ta lựa chọn mẫu sản phẩm cổng trượt phù hợp.

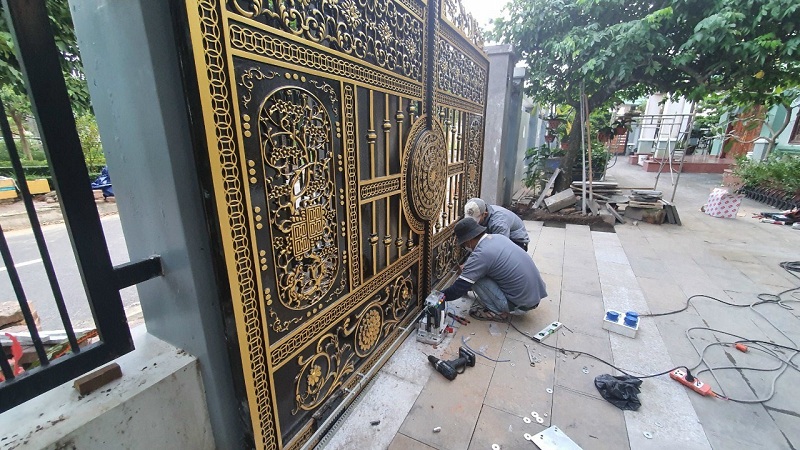

Cổng trượt ngang nhôm đúc

Cổng trượt ngang chất liệu nhôm đúc

  • Cổng trượt sắt hộp
  • Cổng trượt sắt mỹ thuật, sắt CNC
  • Cổng trượt nhôm đúc
  • Cổng trượt gỗ thịt
  • Cổng trượt sắt hộp + giả gỗ (nhựa Composit)
  • Cổng trượt Inox 201, 304

Các nước cung cấp động cơ cổng trượt tự động hiện nay tại Việt Nam

Motor cổng lùa nhập khẩu Italia bảo hành 24 tháng

Cổng lùa tự động Italia được phân phối rộng rãi trên toàn thế giới trong đó có Việt Nam. Các thương hiệu cổng lùa Ý nổi tiếng như: VDS, Beninca, BFT, Nice, Roger, Vulcan,....

  • VDS: các mã sản phẩm VDS AT Plus, VDS AG Future,...
  • Beninca: dòng cổng trượt Kbull 5M, 8m, 10m, 15m…
  • Allmatic: dòng cổng trượt Kalos XL 500, Kalos Xl 1000
  • BFT: dòng cổng trượt Ares ultra 400, Ares ultra 600,…
  • Nice: dòng cổng trượt Robus 400, Robus 600, RUN 1200HS
  • Tau: dòng cổng trượt One 350t 3B, One 350t 5b

Ngoài ra còn rất nhiều hãng như: V2, DITEC, GIBIGI, KINGGATE, CAME, FAAC,....

Động cơ cổng lùa nhập khẩu Đài Loan bảo hành 24 tháng

Động cơ cổng lùa nhập khẩu Đài Loan có mức giá thành thấp hơn động cơ nhập khẩu Ý. Dòng động cơ này hiện nay cũng rất được ưa chuộng tại Việt Nam nhờ giá tốt nhưng vẫn đảm bảo hoạt động ổn định, đầy đủ giấy tờ CO, CQ,... Qua nhiều năm lắp đặt dòng động cơ này đều không gặp vấn đề về lỗi hay cháy động cơ.

Một số thương hiệu cổng trượt tự động Đài Loan nổi tiếng như: Powertech, TMT, Foresee,...

  • Powertech: dòng cổng lùa PSA 700, PSA 1000, PSA 1500
  • Tmt automation: dòng cổng lùa Boxer 500, Boxer 1000
  • Foresee: dòng động cơ Foresee F600, F1600,...

Motor cổng trượt tự động xuất Trung Quốc bảo hành 12 tháng

Dòng động cơ cổng trượt tự động xuất xứ Trung Quốc có mức giá thành thấp nhất và chỉ được bảo hành 12 tháng. Các model này được khuyên lắp đặt cho các công trình cổng cơ quan có nhu cầu đóng mở không cao để đảm bảo hoạt động tốt hơn.

Một số thương hiệu cổng trượt tự động Trung Quốc nổi tiếng như: YH, JG,...

  • YH: dòng cổng lùa YH 800, Yh1000, Yh1500
  • J&G: dòng cổng trượt P370

Động cơ cổng trượt nhập khẩu Đức

Các dòng động cơ cổng trượt tự động nhập khẩu Đức có mức giá thành rất cao nên không thông dụng tài Việt Nam. Một số model như:

  • Sommer: dòng cổng trượt dòng RUNner+
  • Liftmaster: dòng cổng trượt SLY 500, SLY 1000

Ứng Dụng của motor cổng lùa tự động

Motor cổng lùa được ứng dụng rộng rãi từ dân dụng đến cổng cơ quan, cổng nhà xưởng, khu công nghiệp:

Ứng dụng của motor cổng lùa

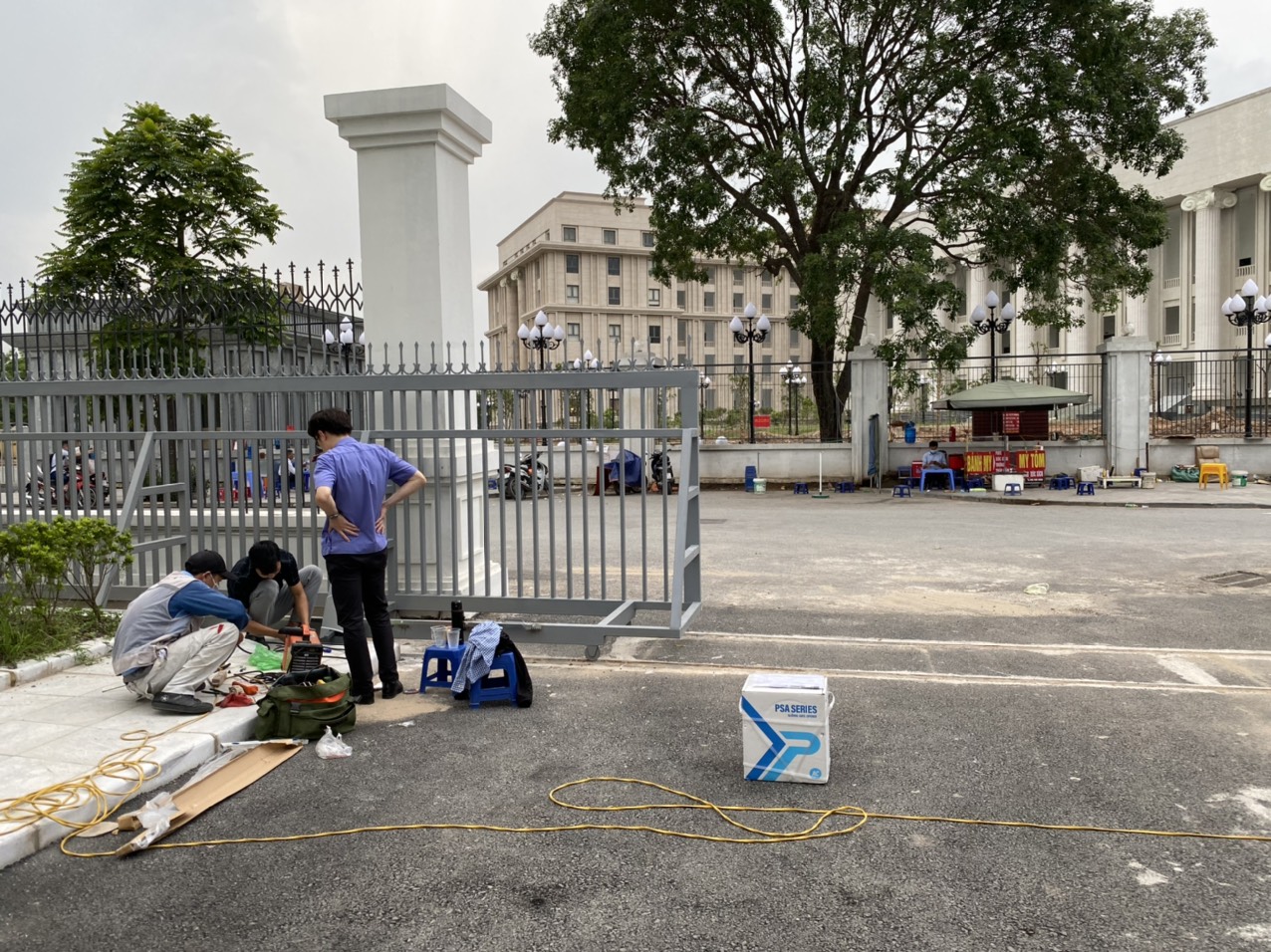

Ứng dụng của motor cổng lùa tại cổng cơ quan Viện kiểm soát nhân dân TP Hà Nội

Motor cổng lùa lắp đặt trong dân dụng

Motor cổng lùa lắp đặt trong dân dụng

Ứng dụng cổng trượt tự động tại Nhà ở đại sứ quán

Ứng dụng cổng trượt tự động tại Nhà ở đại sứ quán

Báo giá cổng trượt tự động

Dưới đây là báo giá một số model cổng trượt tự động thông dụng nhất tại Việt Nam hiện nay. Mức giá chỉ mang tính tham khảo và có thể thay đổi theo biến động thị trường và chính sách của nhà cung cấp.

MODEL  GIÁ (VND) XUẤT XỨ
 Motor cổng lùa YH 800 3.500.000 Trung Quốc
 Motor cổng trượt YH 1500 4.500.000 Trung Quốc
Cổng trượt tự động VDS Ý 600kg 12.000.000 Italia
Cổng lùa tự động VDS Ý 1600kg 19.000.000 Italia
Cổng trượt tự động VDS Ý 1000kg 18.000.000 Italia
Motor cổng lùa VDS Ý 2500kg 25.000.000 Italia
Cổng trượt tự động Powertech PSA 700kg                        8.500.000 Đài Loan
Cổng lùa tự động Powertech PSA 1200kg            9.500.000 Đài Loan
Motor cổng lùa Powertech PSA1500kg 10.500.000 Đài Loan
Cổng trượt tự động VDS Ý 1600kg 20.000.000 Italia

Để nhận báo giá chi tiết, liên hệ ngay với chúng tôi: 0977.987.191

Giá lắp đặt cổng trượt tự động tại TPHCM: 2.000.000 -5.000.000 VND

Lưu Ý khi khách hàng mua cổng trượt tự động

Để lắp đặt được motor cổng trượt tự động hoạt động ổn định, bền bỉ, khách hàng cần lưu ý những điều sau:

  • Chọn mua motor cổng trượt tự động chính hãng, có xuất xứ rõ ràng
  • Yêu cầu giấy tờ CO, CQ để đảm bảo nguồn gốc
  • Nếu khách hàng tự lắp đặt cổng trượt tự động cho nhà mình nên lựa chọn lắp đặt trọn bộ để đảm bảo chuẩn kỹ thuật
  • Nếu khách hàng là thợ cơ khí, đơn vị thiết kế, thi công cần xem chi tiết hướng dẫn lắp đặt
  • Lựa chọn đơn vị cung cấp và lắp đặt uy tín, có nhiều năm kinh nghiệm trong nghề và có nhiều công trình tiêu biểu

Golden Việt là đơn vị nhập khẩu trực tiếp động cơ cổng lùa tự động và thi công cổng tự động chuyên nghiệp trong suốt nhiều năm qua. Tất cả sản phẩm đều có giấy tờ CO, CQ chứng minh nguồn gốc, chất lượng.

Cam kết sản phẩm của chúng tôi

Gi ấy nhập khẩu động cơ

Sản phẩm bán ra có đầy đủ CO, CQ chứng nhập nhập khẩu. Cam kết bán đúng chất lượng, mẫu mã. Chế độ bảo hành 24 tháng đối với sản phẩm Đức, Ý, Đài Loan. Hỗ trợ tư vấn lắp đặt cho khách hàng từ xa.

Cách lắp đặt cổng trượt tự động

Khách hàng khi mua động cơ cổng trượt tự động có thể tham khảo hướng dẫn của chúng tôi để lắp đặt chuẩn kỹ thuật nhất. Nếu có thắc mắc, có thể liên hệ trực tiếp với chúng tôi để được hướng dẫn chi tiết.

Các bước lắp đặt cổng trượt tự động bao gồm

  • B1: Đi trước dây nguồn ra vị trí chân cổng, vị trí lắp động cơ sẽ là nằm ở cột cổng nằm giữa
  • B2: Đặt chân đế bằng bê tông để lấy vị trí lắp đặt được chắc, khỏe
  • B3: Gia cố thanh ray lên thân cổng, tùy theo từng loại chất liệu ta lựa chọn vị trí bắt thanh ray
  • B4: Từ vị trí nguồn cấp cho động cơ, ta đi 2 dây 4 về phía 2 trụ cột cổng, vị trí này sẽ là điểm để lắp đặt cảm biến quang học
  • B5: Gia cố chân đế và lắp đặt động cơ
  • B6: Vận hành + cài đặt các tính năng

Sửa chữa thay thế linh kiện chính hãng cổng trượt tự động

Sau thời gian dài sử dụng, động cơ có thể gặp lỗi, bạn có thể liên hệ với chúng tôi để khắc phục sự cVới đội ngũ kỹ thuật > 15 năm kinh  nghiệm trong các sản phẩm cổng, cửa tự động, kỹ thuật Golden việt có thể khắc phục tất cả các lỗi sản phẩm cổng tự động.

Sửa chữa động cơ cổng trượt

  • Sửa chữa mạch cổng tự động bị lỗi, không nhận điều khiển từ tay từ xa
  • Động cơ chạy nhưng bánh xe không chuyển động
  • Động cơ đóng mở không đúng vị trí, hành trình được cài sẵn
  • Hệ thống phanh bị hỏng, cổng không dừng hay tự ngắt khi gặp vật cản
  • Mắt thần cảm biến quang học bị lỗi, không cảnh báo khi có người đi qua
  • Động cơ tạo ra tiếng ồn khó chịu, kêu to

Tham khảo Video sản phẩm

Lời Kết

Như vậy, có thể thấy motor cổng trượt tự động được lắp đặt rộng rãi từ dân dụng đến cổng cơ quan, nhà xưởng,... Để lựa chọn được motor cổng lùa chât lượng, khách hàng nên tham khảo nhiều đơn vị phân phối uy tín trên thị trường. Hy vọng các thông tin chúng tôi cung cấp sẽ giúp bạn có thêm được nhiều thông tin hữu ích.Hãy để lại ý kiến và câu hỏi để nhận được tư vấn từ Golden Việt - website - https://www.goldenviet.vn/ về các thiết bị cổng tự động! Hotline: 0977.987.191
