Cổng tự động mở cánh là loại cổng mở gia đình được sử dụng rộng rãi nhất hiện nay, kết hợp với động cơ mở tay đòn tự động giúp dễ dàng đóng mở cửa từ xa mà không sức lực.

Cam kết sản phẩm Cổng tay đòn Golden Việt

  • Sản phẩm đầu đủ CO & CQ nhập khẩu từ ITALIA – GERMANY – TAIWAN
  • Chế độ bảo hành 24 tháng
  • Tặng kèm hệ thống cảm biến an toàn cho cửa
  • Đội ngũ kỹ thuật tay nghề cao, lắp đặt nhanh chóng
  • Báo giá đúng, không phát sinh thêm chi phí

Cổng tay đòn tự động cho cổng mở cánh

Cổng mở tay đòn

Cổng mở cánh tự động tay đòn

Hiện nay trên thị trường có nhiều mẫu động cơ mở cánh cho cổng, trong đấy động cơ tay đòn là động cơ được ưa chuộng nhờ nhiều yếu tố.

  • Độ bền cao > 10 năm
  • Khả năng chống chịu thời tiết tốt nhờ cấu tạo hợp nhựa siêu bền
  • Thiết kế gọn gàng, dễ dàng lắp đặt
  • Tải trọng khỏe, có thể sử dụng cho những bộ cửa lớn
  • Tích hợp nhiều tính năng hiện đại: sử dụng đó mở qua điện thoại
  • Đảo chiều khi gặp vật cản
  • Cảm biến an toàn chống va chạm
  • Có thể mở sử dụng trong trường hợp mất điện
  • Chế độ mở 1 cánh dành cho người đi bộ

Bảng báo giá động cơ cổng tay đòn

Bảng giá mới nhất T4 - 2022, báo giá bao gồm đầy đủ phụ kiện lắp đặt

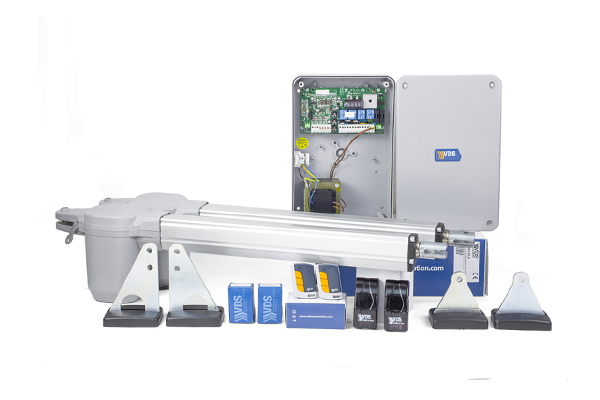

  • 02 bộ động cơ tay đòn
  • 01 bảng mạch điều khiển trung tâm
  • 01 bộ cảm biến an toàn
  • 02 remote từ xa
  • bộ phụ kiện lắp đặt

 Động cơ cổng trượt

 Gía bán
 Cổng mở Đài Loan Powertech 200  12.500.000
 Cổng mở Đài Loan Powertech 230K  14.500.000
 Cổng mở Beninca kbill 30M  19.500.000
 Cổng mở Beninca kbill 40M  20.500.000
 Cổng mở Allmatic KINEO400 230V   21.000.000
 Cổng mở Allmatic KINEO400 24V   22.500.000
 Cổng mở Allmatic XTILUS 230V   22.000.000

Cấu tạo cánh tay đòn tự động

Một bộ động cơ cánh tay đòn được bao gồm nhiều bộ phận tạo thành, mỗi bộ phận có các chức năng để giúp bộ cửa hoạt động trơn tru vào linh hoạt

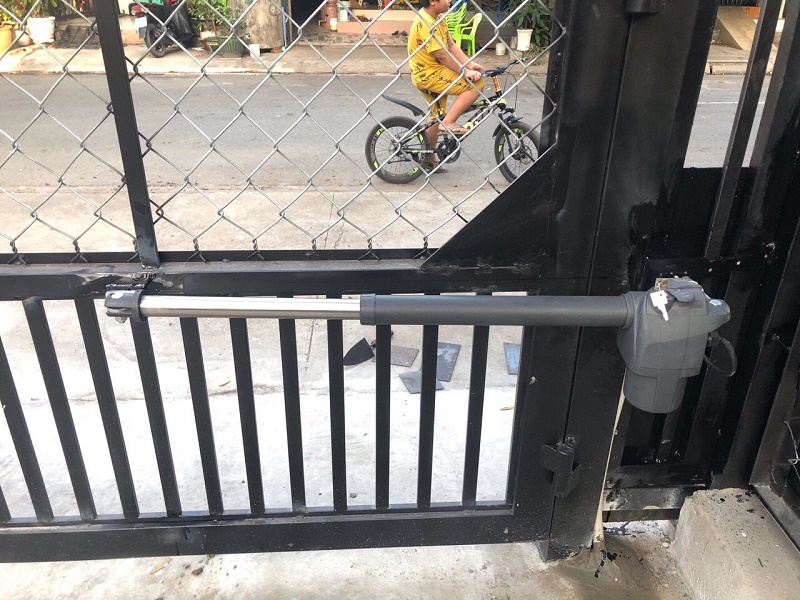

1. Motor cánh tay đòn

Động cơ cánh tay đòn

Bộ động cơ được lắp đặt gọn gàng bên cạnh cánh cổng

Một bộ cổng tay đòn sẽ bao gồm 2 mô tơ động cơ được lắp đặt vào từ giữa thân cổng tới cột 2 bên nhà, hình dáng động cơ hoạt động giống như cánh tay đưa ra đóng vào khi đóng mở cổng.

Động cơ cánh tay đòn được cấu tạo từ hợp kim thép siêu cứng, giúp động cơ hoạt động bền bỉ cũng như lâu dài

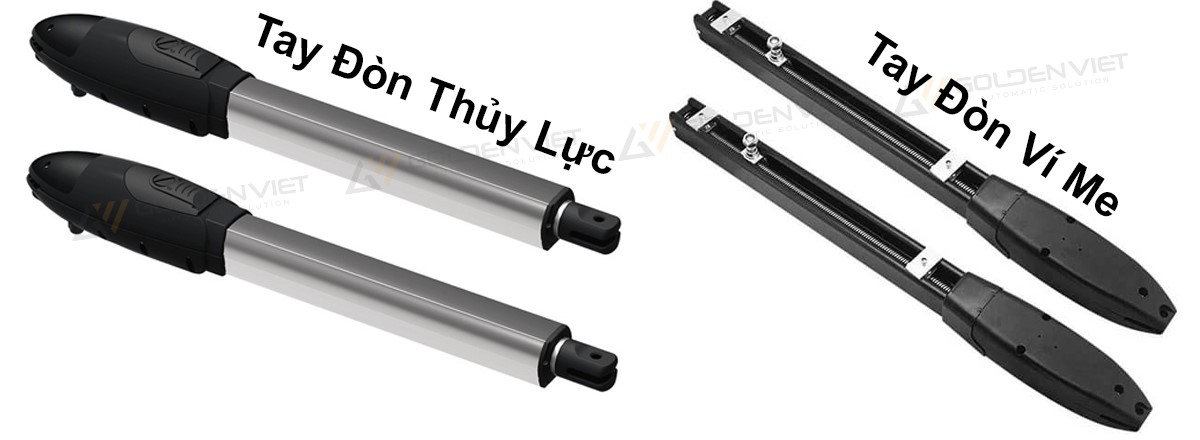

Hiện nay động cơ tay đòn có 2 kiểu thiết kế:

  1. Động cơ nằm dọc theo chiều cánh tay
  2. Động cơ nằm ngang theo chiều cánh tay

Mẫu động cơ tay đòn hoạt động theo 2 chế, cơ chế đầu tiên là khi đóng mở cổng, cánh tay sẽ đẩy dài ra, cơ chế thứ 2 là hệ chuyển động của động cơ sẽ nằm gọn trong cánh tay đòn.

2. Bảng mạch điều khiển

Bảng mạch cổng tay đòn

Bảng mạch điều khiển trung tâm

Ngoài 2 cánh tay động cơ, bộ tay đòn còn cần một bảng mạch điều khiển để cho thể dễ dàng điều khiển cổng từ xa bằng remote hoặc qua điện thoại. Ngoài ra, trên bảng mạch có rất nhiều tính năng hiện đại có thể tích hợp thêm nếu chủ nhà yêu cầu

Tích hợp thêm bộ đóng mở bằng điện thoại

Tích hợp cảm biến an toàn, tự mở khi cửa đang đóng có vật cản đi qua trước mắt thần cảm biến

Có thể tích hợp các tính năng của hệ thống nhà thông minh

Các bộ điều khiển camera, quẹt thẻ, vân tay để mở cửa

Khi mua cổng sẽ được tặng thêm 2 tay điều khiển từ xa, bạn cần nạp sóng vào bảng mạch để sử dụng.

3. Phụ kiện

Mỗi bộ sẽ bao gồm phụ kiện đầy đủ để lắp đặt, mặt bích chính, mặt bích phụ, ốc vít…

Ngoài ra, bạn có thể mua thêm để tích hợp với bộ cổng nhà mình

Camera tích hợp

Chuông báo trong nhà

Đèn báo hiệu

4 loại cổng mở tay đòn cánh thịnh hành hiện nay

Cổng mở 1 cánh

Cổng mở 1 cánh

Cổng sử dụng mở 1 cánh

Cổng mở 1 cánh là mẫu cổng thường được sử dụng làm cửa ngách để tiện đi ra vào, có thể lắp đặt 01 bộ động cơ tay đòn và bảng mạch điều khiển đi kèm

Bên cạnh đó tùy theo không gian từng gia đình có thể thiết kế cổng 1 cánh mở 1 cánh, cánh còn lại mở gấp khúc 3 cánh, hay 1 cánh mở  1 cánh trượt tự động.

Cổng mở 2 cánh

Cổng mở tay đòn 2 cánh

Cổng mở tự động 2 cánh

Cổng mở 2 cánh là mẫu cổng được ưa chuộng nhất hiện nay và được đa số nhiều gia đình sử dụng vì thẩm mỹ mang lại cũng như tiện lợi khi sử dụng.

Loại cổng này giúp mở rộng tối đa được cửa, nếu lắp cửa sát trong hay sát mép ngoài sử dụng động cơ tự động, cổng có thể mở rộng tối đa 110 độ.

Tùy theo kích thước cánh cổng ta lựa chọn cổng 2 cánh cho phù hợp, nếu cổng quá rộng khi lắp động cơ sẽ yếu, ko đảm bảo độ an toàn khi sử dụng.

Cổng mở 4 cánh

Cổng mở 4 cánh tự động

Cổng mở 4 cánh tự động

Hiện nay mẫu cổng mở 4 cánh cũng khá được ưa chuộng, do sự gọn gàng, khi đóng mở được gấp lại không gây tốn diện tích như cổng mở 2 cánh.

Cổng 4 cánh khi lắp đặt bên cơ khí cần làm hệ thống ray treo dẫn hướng, có thể làm dẫn hướng trên hoăc dưới để khi cổng đóng mở được dẫn hướng theo hệ ray treo có sẵn.

Làm thành 4 cánh nên cổng sẽ nhẹ hơn so với 2 cánh thông thường, giúp bạn có thể lựa chọn động cơ tải trọng nhỏ hơn.

Đặc điểm của loại cổng này giúp không gian mở ra hay đóng vào ko bị vướng, tuy nhiên loại cổng này lại làm thu nhỏ mặt tiền của cổng lại, khi cổng mở ra 2 cánh sẽ gấp khúc hình chữ A, mỗi bên sẽ mất tầm 30cm làm cổng bị thu nhỏ lại, nếu nhà bạn cổng có mặt tiền không lớn làm cổng này sẽ làm hạn chế.

Lắp cho cửa mở thằng hoặc giếng trời

Cổng mở giếng trời tự động

Cổng mở giếng trời tự động

Cổng tay đòn có thể lắp đặt cánh cửa gấp lên, giống như cổng mở 2 cánh 1 bên, thay vì lắp đứng như cánh cổng thông thường ta lắp thành 2 cánh lên ngang, thiết kế 2 ray dẫn hướng 2 bên để giúp cửa mở đóng đúng hành trình.

Bên cạnh đó, mẫu cửa tay đòn cũng được nhiều bên thiết kế lựa chọn để lắp cho giếng trời sử dụng trong nhà, giúp đón ánh sáng và gió tự nhiên. Có thể tích hợp thêm cảm biến mưa, khi có mưa cánh tay sẽ tự động đóng tránh mưa ướt vào nhà.

Các nước phân phối cổng tay đòn tự động tại Việt Nam

Cổng tay đòn tự động Đức

Cổng tự động của đức

Sommer thương hiệu sản xuất cổng tự động của Đức

Cổng tự động Đức là sản phẩm có mặt tại Việt Nam từ lâu với dòng Liftmaster > 10 năm, chất lượng rất bền hiện nay nhiều gia đình vẫn đang sử dụng. Tuy nhiên hiện tại dòng sản phẩm này không còn được đơn vị nhập khẩu về nên nếu hỏng sẽ không có linh kiện thay thế

Hiện nay tại Việt Nam có dòng Sommer được phân phối và sử dụng là dòng động cơ được nhập khẩu của Đức, đã được nhiều người trong nước tin tưởng sử dụng

Đặc điểm của động cơ Đức là bán đắt nhất trong các nước phân phối động cơ tay đòn tự động hiện nay giá giao động từ 30 – 40tr tùy loại tải trọng.

Cổng tay đòn tự động Italia

Cổng tự động italia

Cổng tự động được nhập khẩu từ Italia

Có thể nói dòng động cơ Ý là dòng động cơ được ưa chuộng nhất hiện nay tại Việt Nam với gần 20 hãng được nhập khẩu và phân phối, đa dạng và mẫu mã cũng như chủng loại.

Có thể liệt kê 1 số hãng động cơ tay đòn được ưa chuộng hiện nay

Beninca, Roger, Tau, Came, Bft, Nice, Allmatic, BFT, VDS…

Gía động cơ Ý cũng dễ chịu hơn so với dòng Đức, giá tầm 18 – 25tr tùy theo tải trọng, hay điện áp động cơ từng loại.

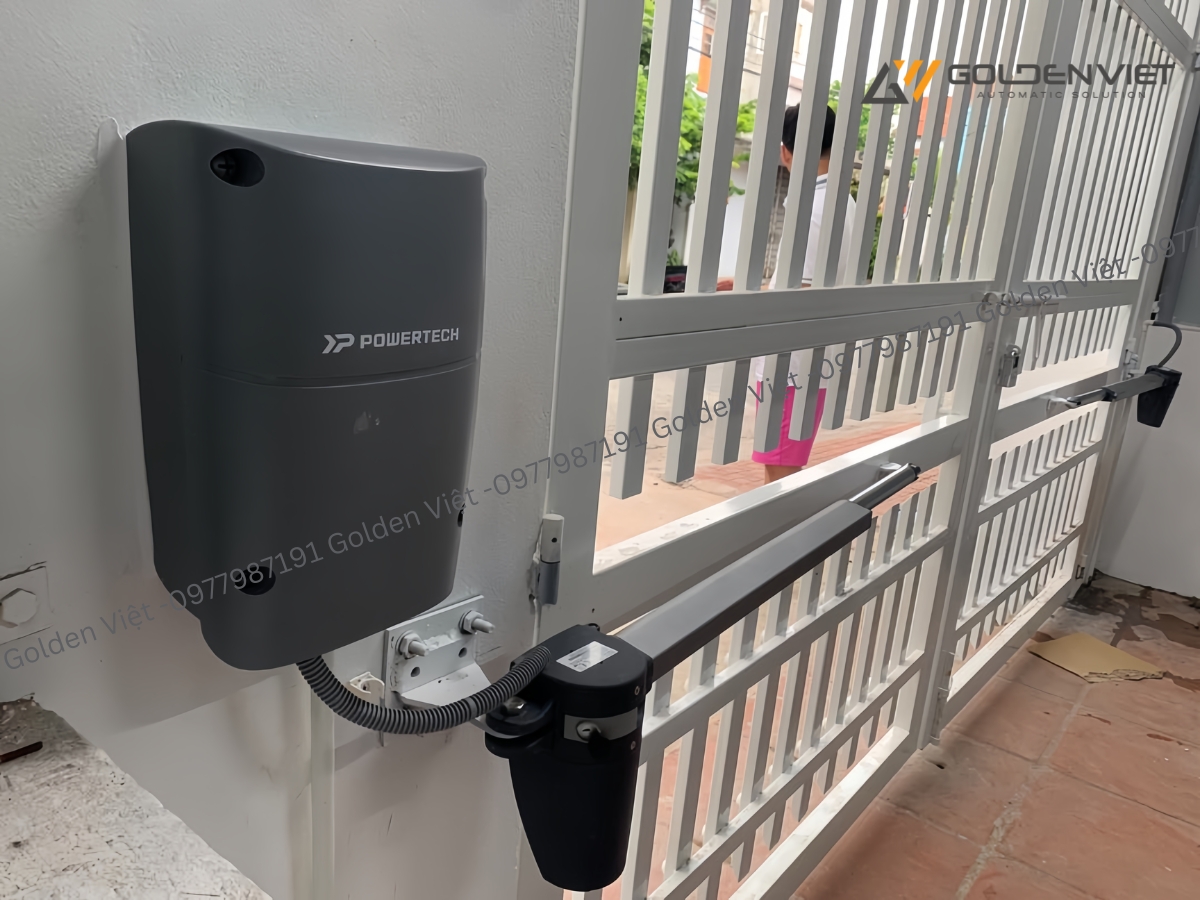

Cổng tay đòn Đài Loan

Cổng tự động của Đài Loan

Cổng thương hiệu Đài Loan cũng được ưa chuộng tại Việt Nam

Ngoài các sản phẩm nhập khẩu Châu Âu, khách hàng có thể lựa chọn sản phẩm cổng tự động của Đài Loan chất lượng rất tốt (đáp ứng các tiêu chuẩn của Châu Âu), giá thành tốt hơn do được sản xuất tại Châu Á linh phụ kiện cũng như nhân công rẻ hơn.

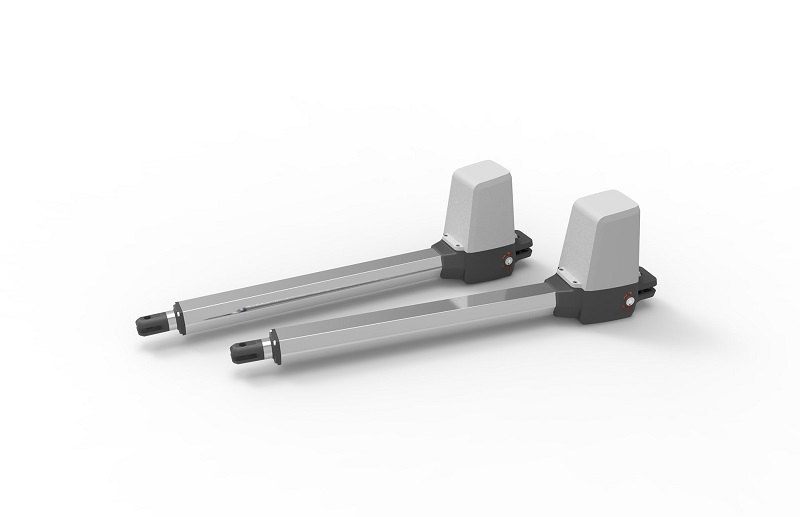

Hiện nay có 2 dòng Đài Loan được ưa chuộng là dòng Powertech, TMT automation.

Đặc điểm nổi bật dòng này là được tăng thêm bộ điều khiển wifi đi kèm, tích hợp sẵn theo  phần mềm của hãng được thiết kế riêng biệt, có thể cài đặt và theo dõi các chức năng của cổng thông qua app.

Cổng tự động tay đòn Trung Quốc

Cổng tự động tay đòn nhập khẩu Trung Quốc là dòng sản phẩm giá rẻ nhất hiện nay, giá bán rẻ nên được nhiều gia đình lựa chọn để sử dụng và lắp đặt.

Cổng này được bán nhiều trên các trang thương mại điện tử, dễ dàng mua và lắp đặt, tuy nhiên vì sản phẩm giá rẻ nên không được bền hay ổn định như các dòng sản phẩm cao cấp hơn như Đài Loan hay Ý, Đức.

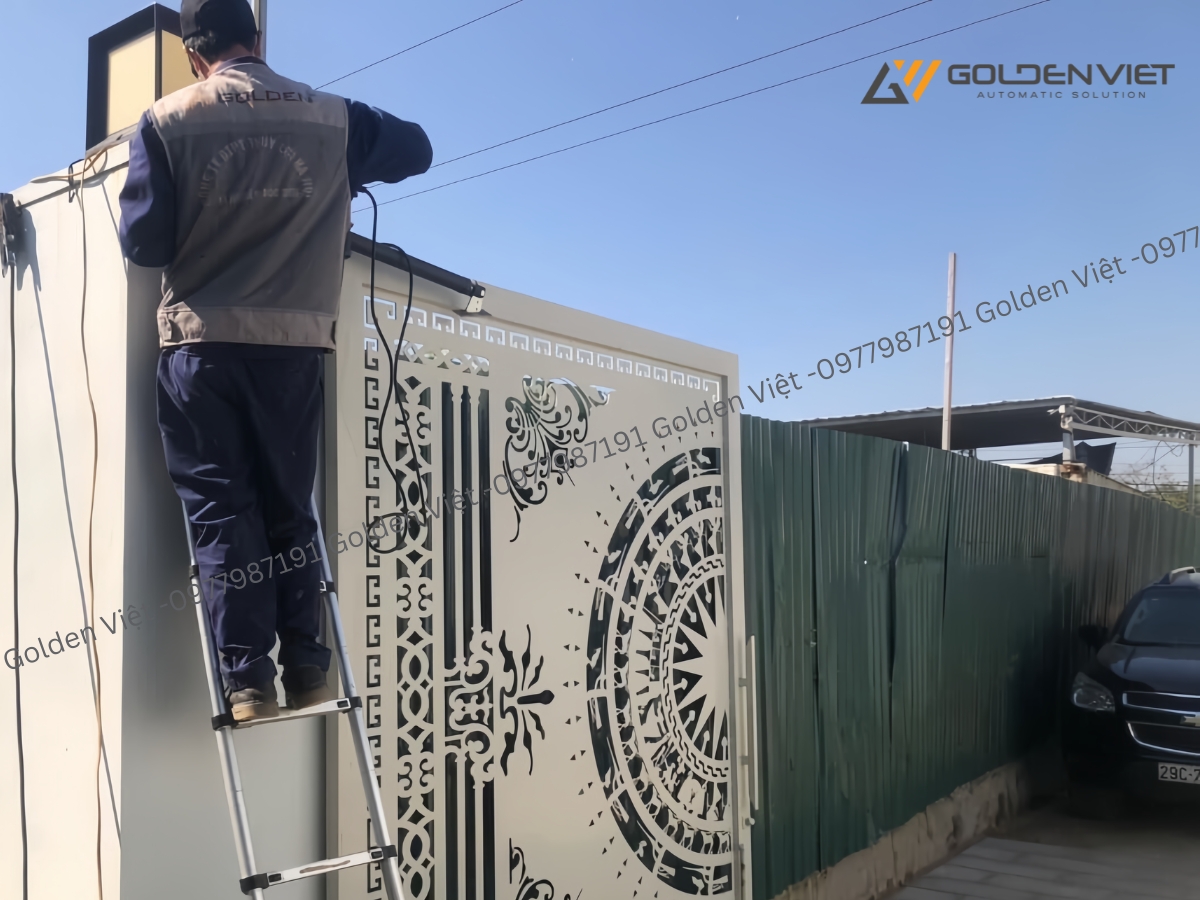

Cách lắp đặt động cơ cánh tay đòn

Đối với lắp đặt động cơ tay đòn nếu công trình đang thi công cần đi trước dây cấp nguồn và dây chờ động cơ cũng như dây cảm biến an toàn, để sau khi hoàn thiện gần xong, hay cho cánh cổng lên trước ta tiến hành lắp đặt động cơ.

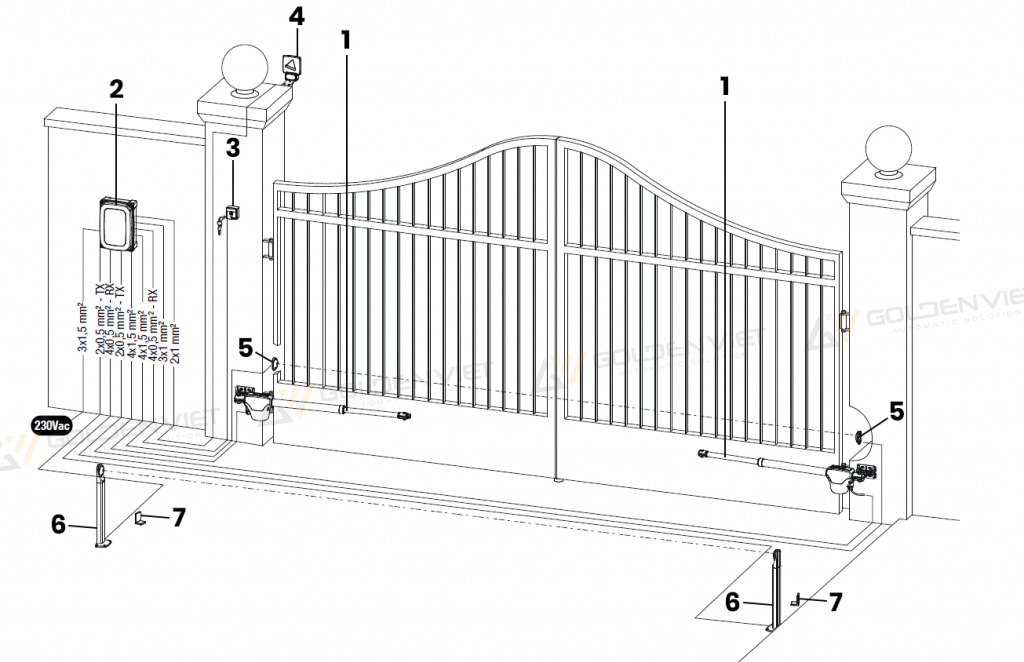

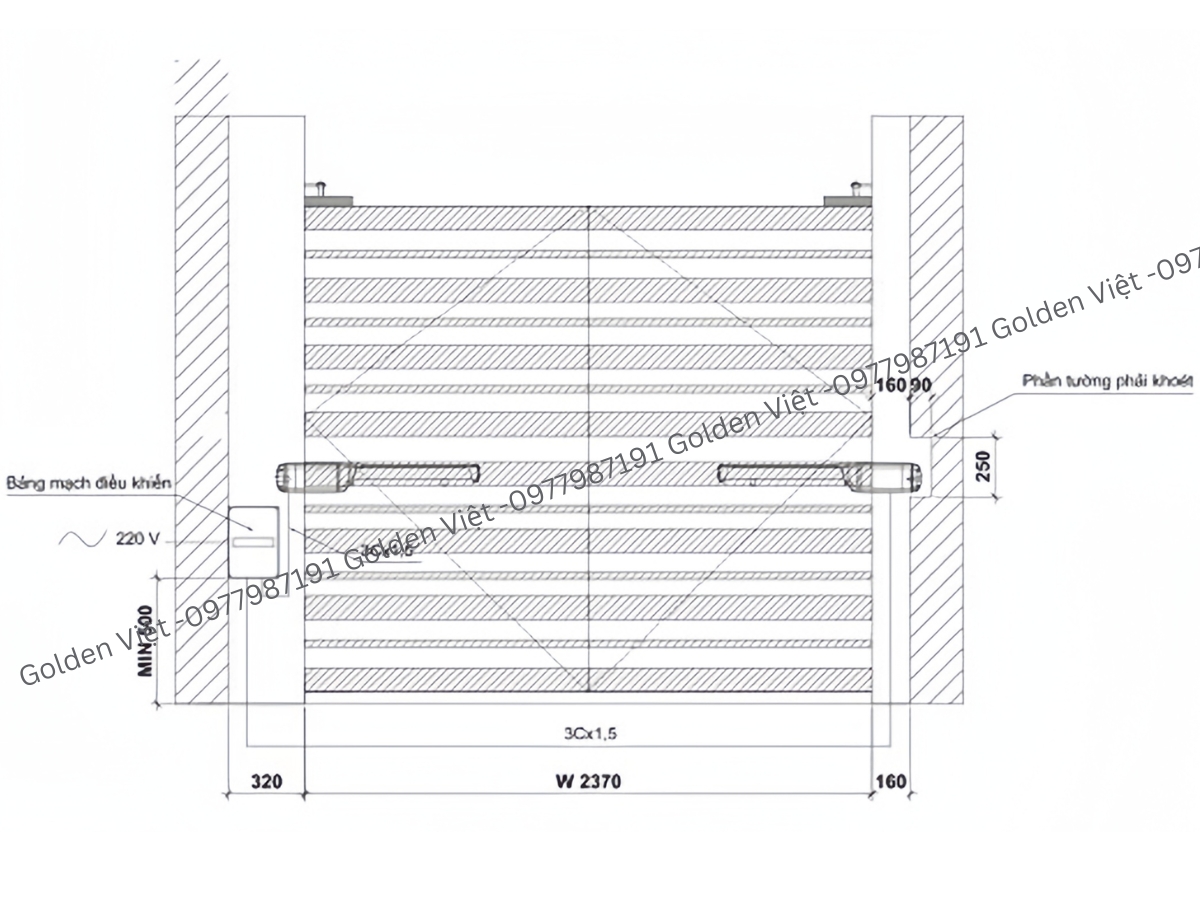

Sơ đồ đi dây điện cho lắp đặt cổng tay đòn

Sơ đồ đi điện cổng tay đòn

Sơ đồ mạch điện cổng tay đòn

Cách lắp đặt động cơ tay đòn

  1.  Kiểm tra dây nguồn điện đã được đi sẵn, dây nguồn cấp cho động cơ, dây nguồn cấp cho bảng mạch điều khiển trung tâm, dây cảm biến
  2.  Kiểm tra phụ kiện trong bộ động cơ, đầy đủ linh kiện lắp đặt, tránh trong khi lắp đặt phải đợi đồ
  3.  Xác định vị trí lắp cánh tay đòn động cơ, vị trí có thể lắp dưới chân cổng, ở giữa hoặc trên cùng, tùy theo từng vị trí và từng yêu cầu của khách hàng
  4. Tiến hành bắn mặt bích chính để gia cố động cơ, đo đạc sau đó bắn mặt bích phụ lên thân cổng, để kết nối 2 đầu động cơ
  5.  Lắp bảng mạch điều khiển, lắp cảm biến tại vị trí đã đi dây sẵn, kiểm tra tín hiệu khi 2 cảm biến nhìn đối nhau.
  6. Tiến hành cấp điện cho bảng mạch, từ bảng mạch ta đấu điện đi tới motor và các chân cảm biến, wifi…
  7. Cài đặt các chức năng an toàn + lực đẩy, thời gian tự đóng mở, test lại hành trình và sử dụng.

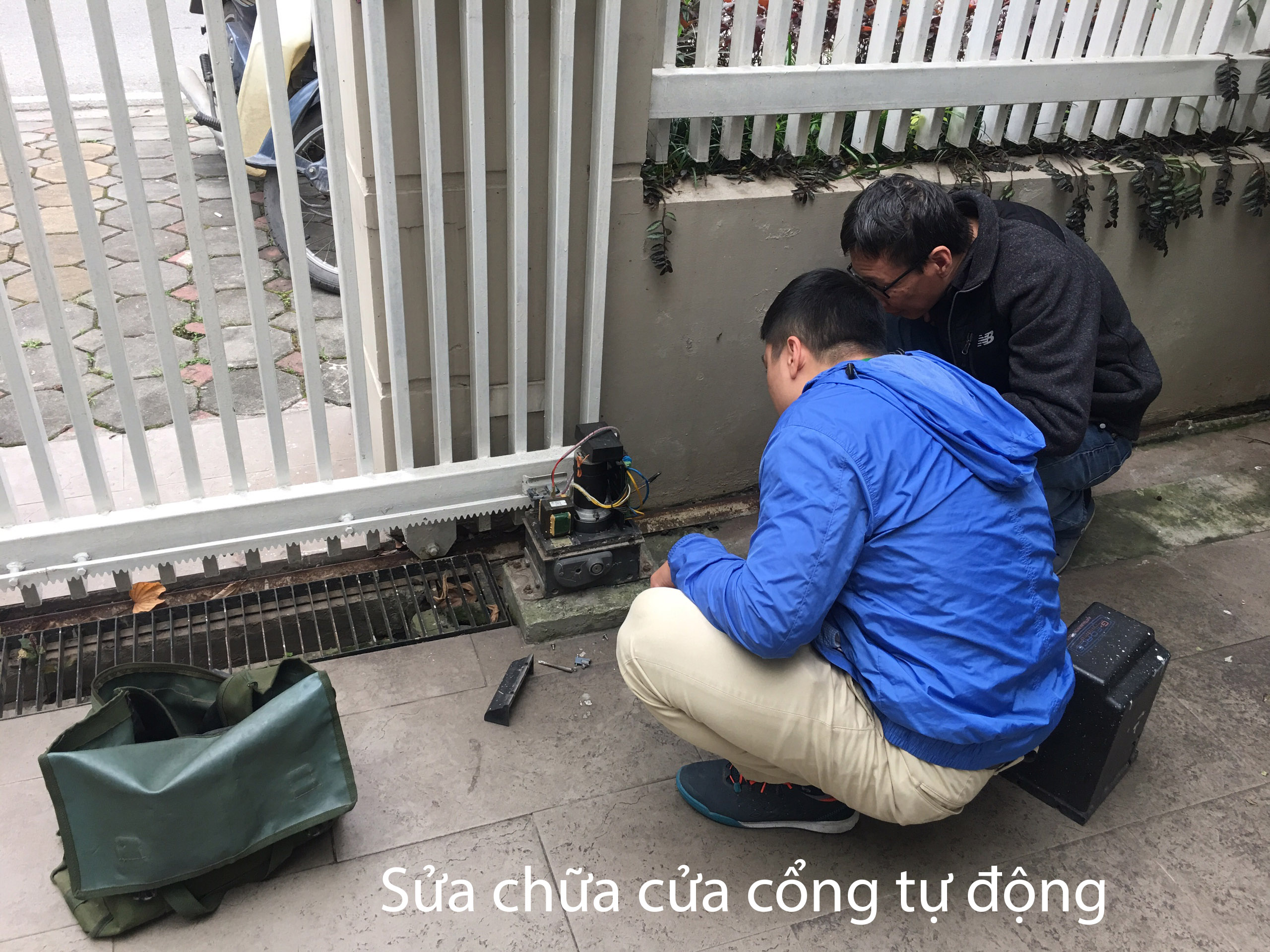

Sửa chữa thay thế động cơ tay đòn

Sửa chữa cổng tay đòn

Sửa chữa cổng tay đòn tại Hà Nội

Đối với động cơ tay đòn dùng lâu năm bị lỗi thường hay bị do các nguyên nhân sau

  • Bảng mạch bị lỗi do ẩm thấp làm chập mạch
  • Tay điều khiển bị lỗi, bấm cổng không nhận tín hiệu
  • Lỗi nguồn cấp cho bảng mạch điều khiển
  • Hỏng nguồn cho điện không ổn định
  • Lỗi mạch sóng không nhận tín hiệu từ tay điều khiển
  • Động cơ bị cháy do vận hành cổng nặng thời gian dài
  • Động cơ bị mòn hệ thống truyền động
  • Động cơ bị mất chìa khóa mở khi mất điện

Đối với bảng mạch bị hỏng ta có thể lựa chọn phương án sửa chữa, thay thế những linh kiện bị lỗi, trong trường hợp bảng mạch bị lỗi nặng, chập cháy bo mạch thì lựa chọn phương án thay thế bằng bo mạch mới.

Động cơ tùy theo từng lỗi để xác minh có thể sửa chữa hoặc quấn lại cuộn do bị cháy, tuy nhiên việc quấn lại chỉ sử dụng được 1 thời gian ngắn, lâu dài cần thay thế động cơ mới để sử dụng ổn định.
