Cửa cuốn chống cháy được kiểm định và được cấp giấy chứng nhận kiểm định của cơ quan Cảnh sát Phòng cháy và chữa cháy

Tính năng của cửa cuốn chống cháy

Lõi cửa cuốn chống cháy

Lõi cửa cuốn chống cháy được cấu tạo lớp xốp thuỷ tinh

  • Sản phẩm đã được cấp “ Giấy chứng nhận kiểm định phương tiện phòng cháy và chữa cháy” tại Cục cảnh sát phòng cháy, chữa cháy cứu nạn, cứu hộ chứng nhận
  • Cửa cuốn chống cháy được cấu tạo từ thép chất lượng cao cùng với lớp xốp thuỷ tinh chống cháy, được thiết kế bên trong nan cửa
  • Đồng thời tự nhận tín hiệu báo cháy có tải 12v - 24v/3A từ tủ điều khiển báo cháy cung cấp để cửa cuốn tự đóng khi nhận tín hiệu báo cháy
  • Sau khi có cháy, cửa sẽ tự đóng để lửa, khói không lan sang các khu vực khác: khu vực chứa hàng hoá, kho xưởng
  • Lá nan cửa chống cháy làm từ thép chất lượng cao, bền bỉ sau thời gian dài sử dụng
  • Công nghệ sơn tĩnh điện giúp cửa màu sắc trang nhã, không bong tróc theo thời gian

Cấu tạo nan cửa cuốn chống cháy

lá nan cửa cuốn chống cháy

Cấu tạo nan cửa chống cháy từ thép sơn tĩnh điện

Cửa cuốn chống cháy được cấu tạo bằng thép, khả năng ngăn chặn khói và lửa giữa các khu vực, bảng mạch điều khiển được thiết kế tự động đóng trong trường hợp hỏa hoạn. Giúp ngăn chạy hoả hoạn giữa các khu vục trong nhà xưởng

Giúp kiểm soát hoả hoạn khu nhà xưởng như nhà máy, kho hàng, tầng hầm để xe, trung tâm thương mại có tác dụng giảm nhẹ và hạn chế các thiệt hại về vật chất và bảo vệ an toàn tính mạng của con người khi hỏa hoạn.

1. Phần thân cửa cuốn chống cháy

Cửa cuốn chống cháy được ưu chuộng khu công nghiệp

Cửa cuốn chống cháy được ưu chuộng lắp đặt trong KCN

Cấu tạo nan lá móc 2 đầu độ dầy từ 0.6 – 1.6mm  , phần giữa được thiết kế xốp thuỷ tinh chống cháy. Được sơn tĩnh điện chống cháy

Khi xảy ra hỏa hoạn dưới tác dụng của nhiệt độ cao sơn trên bề mặt nan cửa phồng nở, tăng mạnh thể tích, than hóa và phát ra khí tạo ra khả năng ngăn nhiệt truyền vào bên trong.

Đầu tiên các khí này sẽ làm cho sơn sủi lên, sau đó tạo ra nhiều bọt và cuối cùng sơn nở gấp 80 - 90 lần so với thể tích ban đầu. Quá trình giãn nở của loại sơn này sẽ tạo ra một lớp cách ly làm cho bề mặt nan thép không bị nung nóng nhanh.

Lớp sơn bảo vệ chỉ cháy hoàn toàn ở nhiệt độ cao hơn 700 độ C và để lại một lớp thuỷ tinh không bắt cháy và độ dẫn nhiệt thấp, cách ly hoàn toàn và bảo vệ nan thép trước tác dụng của nhiệt độ cao.

2.Thanh lá đáy cửa chống cháy

Thanh V đáy lá thép có tác dụng làm cân bằng trọng lực cửa.

Được làm bằng thép V có kích thước 40x40x3mm hoặc 40x30x6mm tùy vào kích thước cửa cuốn chống cháy để bố trí thanh đấy cho phù hợp.

3. Hộp kỹ thuật che cuộn cửa cuốn chống cháy

Khung hộp che cửa cuốn chống cháy được làm bằng thép từ 20x20x1,2mm, được bao bọc tôn dày từ 0.8mm hoặc tấm chống cháy sơn dầu hoặc sơn tĩnh điện.

4. Ray dẫn hướng cửa

Được thiết kế bằng thép hình khối có độ dày từ 1,2mm bản rộng từ 70 trở lên đảm bảo độ cứng chắc tránh bung cửa khi có gió bão và va chạm.

Hệ thống cân bằng lò xo được thiết kế nằm trong trục cuốn cho phép cửa hoạt động được dễ dàng hơn

5. Động cơ cửa cuốn chống cháy

động cơ cửa cuốn chống cháy

Động cơ cửa cuốn YH đài Loan là sản phẩm được ưa chuộng nhất hiện nay

Tùy theo mục đích sử dụng có thể dùng motor thường hoặc motor chống cháy. loại 1 pha hoặc 3 pha.

Bảng mạch điều khiển cửa chống cháy tự động được trang bị mạch đếm thời gian điều khiển hành trình của cửa.

Cài đặt chế độ yêu cầu chủ đầu tư, cài đặt bảng mạch để cửa tự mở hay tự đóng khi có tín hiệu báo cháy

Cơ cấu giảm tốc tự động được kích hoạt từ hệ thống báo cháy, bộ dò tín hiệu nhiệt, khói khi nhận được tín hiệu báo cháy hộp điều khiển cho Mô tơ điều khiển mức cửa giảm dần trong trường hợp khẩn cấp, cửa hoạt động đi xuống và được dừng lại ở mức độ đã được cài đặt trước. Sau một thời gian được ấn định cửa tiếp tục hành trình đóng lại, cách ly lửa và khói lan sang các khu vực khác.

Đặc tính của cửa cuốn chống cháy

Vật liệu: Thân cửa bằng thép mạ kẽm, vật liệu SUS 304, thép mạ kẽm có độ dày 1,2 mm

Bề mặt: Sơn tĩnh điện bằng bột ngoài trời cao cấp chịu nhiệt

Màu sơn: ghi đậm, vàng kem…

Kiểu nan cửa: Nan cong

Độ dày nan cửa: 0.6 – 1.8 mm

Lá cánh: 1,2 mm

Hộp che lô cuốn inox 304:  khung hộp che được làm bằng thép, được bao bọc bởi 1 lớp võ thép mạ kẽm có độ dày 0,8 mm

Thanh đáy hình chữ V:  được hình thành bởi 2 thanh sắt vuông góc dày có kích thước lên đến 50 x 50 x 5 mm. Được thiết kế tùy thuộc vào diện tích cửa có tác dụng cân bằng trọng lực cho thân cửa

Ray hướng dẫn: Kiểu hộp 100 x 100 có độ dày 3mm. Kích thước và chiều sâu ray  được thiết kế với kích thước của cửa và mức chịu lửa đảm bảo độ cứng vững chi cửa khi vận hành

Báo giá cửa cuốn chống cháy

Cửa cuốn chống cháy loại 1 lớp

cửa cuốn 1 lớp chống cháy

Hình ảnh bản vẽ cửa cuốn lá móc

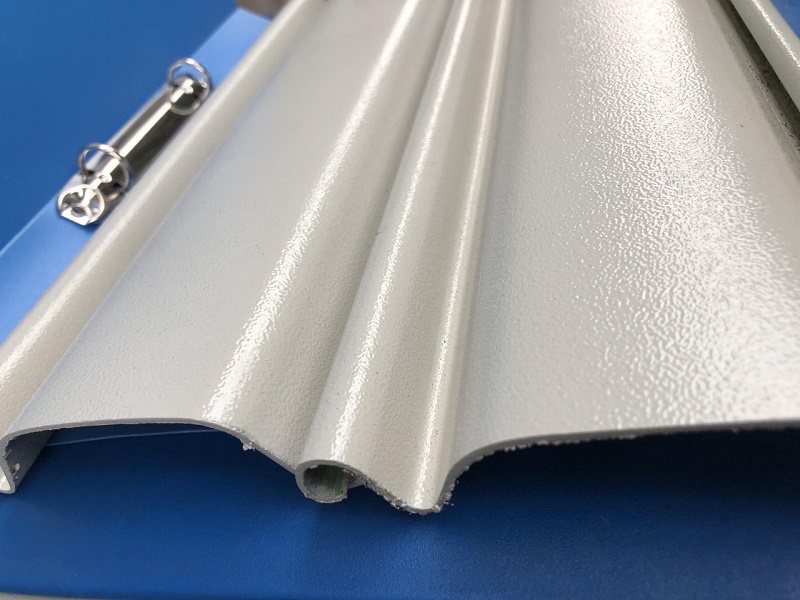

Cửa cuốn chống cháy 1 lớp

Mẫu nan cửa cuốn 1 lớp

Cửa cuốn thép chống cháy độ dầy thép 1.2ly, bản 10cm, chạy từ khổ thép 17.5cm,  dùng cửa có diện tích nhỏ đến cửa có diện tích lớn.

Công nghệ sơn phun tĩnh điện chống cháy, màu sơn có thể tuỳ chọn.

  • Vật liệu: Thân cửa bằng thép mạ kẽm có độ dày 1,2 mm
  • Bề mặt: Sơn tĩnh điện bằng bột ngoài trời cao cấp chịu nhiệt
  • Màu sơn: Tùy chọn
  • Kiểu nan cửa: Nan cong, bản 10cm, khổ thép 17.5cm
  • Độ dày nan cửa: 1,2 mm
  • Lá cánh: 1,2 mm
  • Trọng lượng lá cửa: 14.5kg/m2

Cửa cuốn chống cháy loại 2 lớp



Cửa cuốn chống cháy 2 lớp

Lõi cửa cuốn chống cháy được cấu tạo từ xốp thuỷ tinh

  • Kích thước nan bản rộng 90x18mm

  • Vật liệu nan là 2 lớp thép mạ kẽm mỗi lớp dầy 0,8mm

  • Liên kết nan bằng rãnh uốn

  • Mặt ngoài sơn hoàn thiện

  • Lõi vật liệu nhồi bông gốm

Giá bán cửa cuốn chống cháy

Báo giá cửa cuốn chống cháy

Báo giá cửa cuốn chống cháy 1 lớp, 2 lớp

Giấy chứng nhận kiểm định chống cháy

Các sản phẩm cửa cuốn chống cháy được kiểm định chất lượng sản phẩm.

  1. Giấy chứng nhận chất lượng sản phẩm, được cấp 1 lần theo từng đơn hàng
  2. Áp dụng tiêu chuẩn Nhật Bản JIS G3452-2014
  3. BFE: ống thép tròn đen không ren
  4. GP: ống thép tròn mạ kẽm

Giấy chứng nhận cửa cuốn chống cháy



Giấy đảm bảo cửa cuốn chống cháy

Giấy chứng nhận chất lượng sản phẩm trước khi xuất hàng

cửa cuốn chống cháy

Giấy chứng nhận kiểm định chất lượng sản phẩm

Hình ảnh lắp đặt cửa cuốn chống cháy KCN

#1 Lắp đặt cửa cuốn trong trung tâm thương mại

cửa cuốn aeon

# Lắp đặt cửa cuốn trong khu công nghiệp

Cửa cuốn chống cháy Công nghiệp

Tiêu chuẩn cửa cuốn Việt Nam sản xuất hiện nay hiện nay là tiêu chuẩn E, tuy nhiên quy định PCCC nghiêm ngặt nên không xin được giấy phép.

Qúy khách hàng cân nhắc khi đặt hàng
