Cách tính kích thước cổng xếp tự động chuẩn

1. Tại sao cần xác định chính xác kích thước cổng xếp tự động?

Việc khảo sát và xác định chính xác kích thước cửa cổng xếp là vô cùng quan trọng:

• Đảm bảo đáp ứng nhu cầu sử dụng, cổng xếp có kích thước hợp lý khi mở ra.

• Có cơ sở tính toán lựa chọn loại động cơ phù hợp.

• Tránh lãng phí chi phí khi đặt cổng xếp với kích thước dài hơn thực tế.

• Hỗ trợ việc lắp đặt nhanh chóng hơn, tránh tình huống đến lúc thi công mới phát hiện cổng xếp sai kích thước.

• Đảm bảo tính thẩm mỹ.

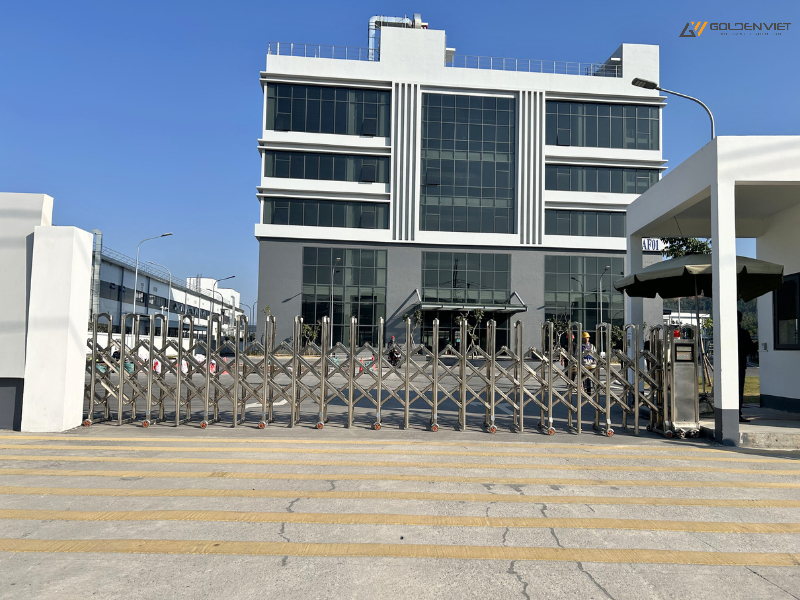

Cổng xếp chuẩn kích thước

2. Thông số kích thước cổng xếp tự động tiêu chuẩn hiện nay

Kích thước tổng thể của một bộ cửa cổng xếp sẽ được cấu thành từ chiều cao thân cổng, chiều rộng phủ bì của đầu cổng và tổng chiều dài toàn bộ khi đóng/mở.

2.1. Chiều cao

Chiều cao của cổng xếp được tính từ mặt nền sân  lên đến điểm cao nhất của cổng xếp. Mức chiều cao tiêu chuẩn được sử dụng phổ biến hiện nay là 1.6m. Ngoài ra, tùy theo từng nhu cầu của chủ đầu tư mà đơn vị cung cấp có thể cung cấp các mẫu cổng xếp cao 1.2m, 1.4m hoặc 1.8m.

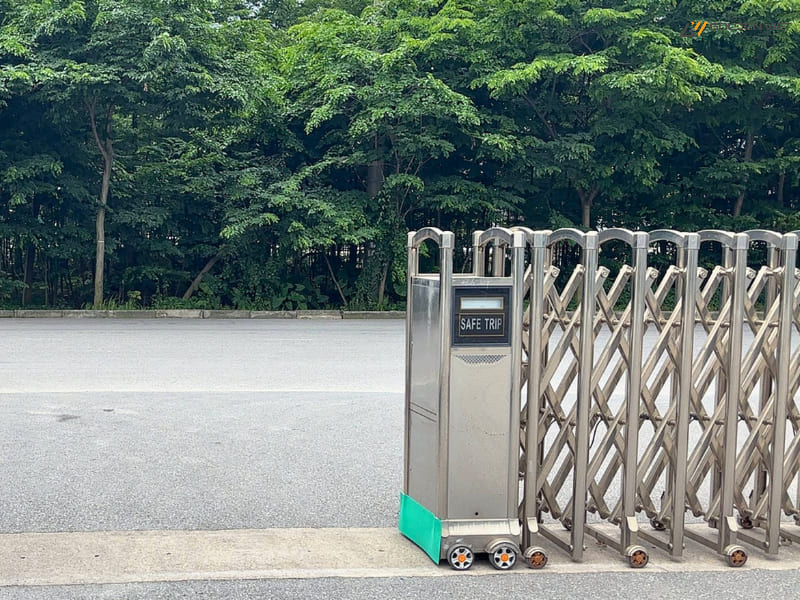

Chiều cao cổng xếp

2.2. Chiều dài

Chiều dài là thông số được xác định dựa trên khẩu độ thực tế của lối vào, tức là khoảng thông thủy giữa hai trụ cổng. Khi thiết kế, cổng xếp cần có chiều dài lớn hơn khẩu độ cổng để đảm bảo có đủ hành trình đóng kín lối đi. Khi khẩu độ cổng quá lớn, có thể đề xuất phương án lắp 2 bộ cổng xếp tự động đối đầu để hệ thống vận hành nhẹ nhàng hơn và giảm tải cho motor.

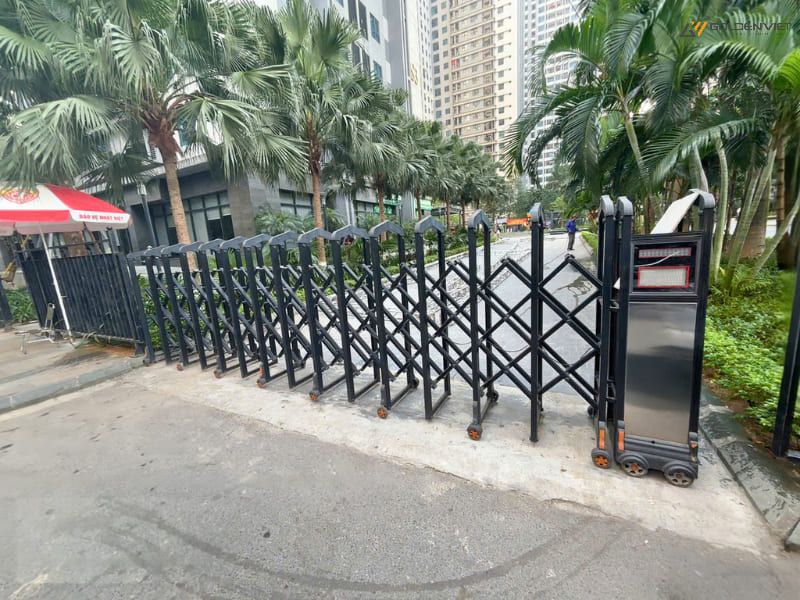

Chiều dài cổng xếp

2.3. Chiều rộng

Chiều rộng của thân cổng xếp quyết định đến độ vững chãi của toàn bộ hệ thống khi đối mặt với sức gió lớn hoặc các tác động ngoại lực. Đối với các dòng cổng xếp phổ biến, chiều rộng phủ bì giữa hai bánh xe dao động từ 660mm đến 800mm.

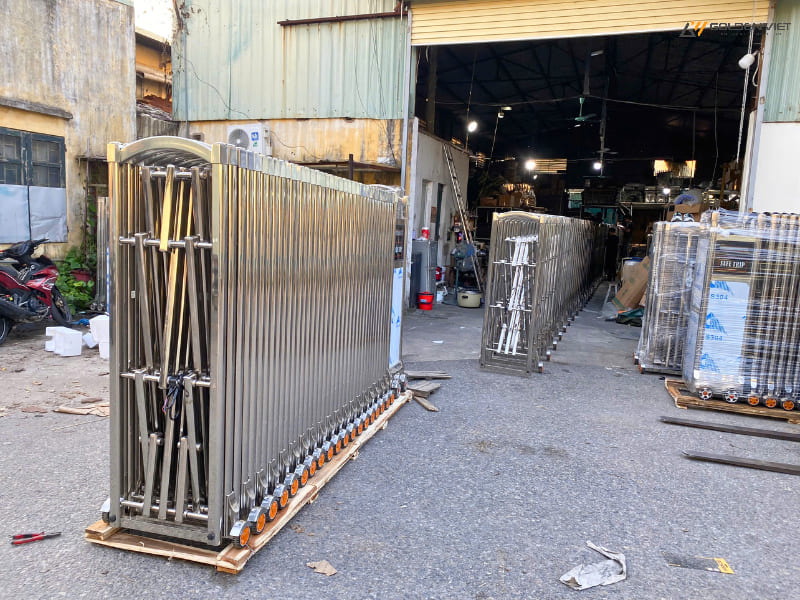

Chiều rộng cổng xếp

2.4. Khoảng cách giữa các thanh nan

Khoảng cách giữa các thanh nan chéo tiêu chuẩn là 320mm. Kích thước thanh nan cổng xếp dạng ống tròn có đường kính phổ biến từ 32mm đến 51mm. Nếu là dạng ống vuông hoặc hộp chữ nhật thì có kích thước phổ biến 30x60mm, 40x80mm. Độ dày vật liệu thường từ 0,8mm đến 1,5mm.

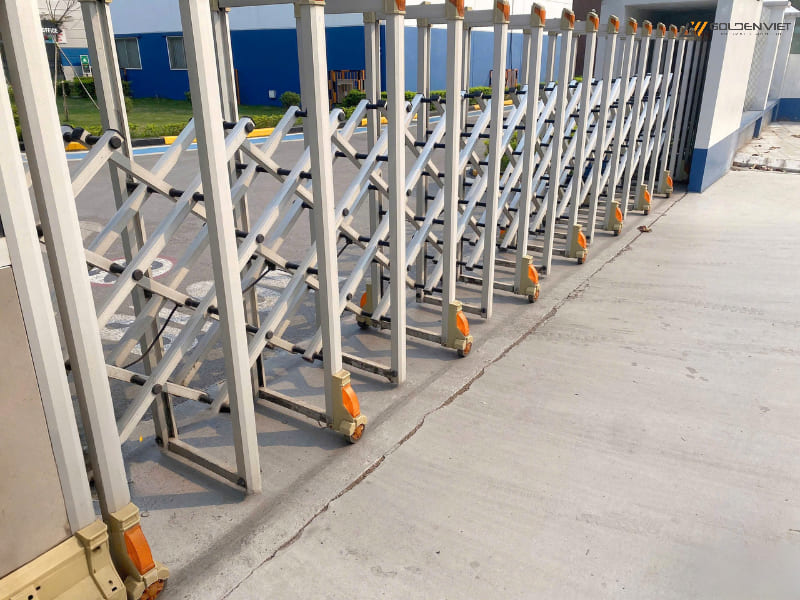

Kích thước các nan cổng xếp

3. Cách xác định kích thước cổng xếp phù hợp cho công trình

3.1. Đo chiều dài thông thủy

Khoảng thông thủy là khoảng cách thực tế giữa hai mặt trong của trụ cổng xếp. Đây chính là căn cứ để xác định chiều dài cổng xếp cần sản xuất sao cho khi dãn hết hành trình.

Cách đo chuẩn:

• Dùng thước dây đo từ mặt trong trụ trái sang mặt trong trụ phải, đo tại cả vị trí sát mặt đất lẫn vị trí trên cao vì nhiều công trình trụ cổng không hoàn toàn thẳng đứng

• Lấy số đo nhỏ hơn làm căn cứ để đảm bảo thân cổng không bị vướng khi dãn hết hành trình

• Khi tính toán kích thước cổng xếp, nên trừ đi một khoảng dung sai nhỏ khoảng 10 - 20mm so với chiều rộng thông thủy thực tế để đảm bảo cổng không bị cọ xát vào trụ khi đóng mở.

Công thức:

Chiều dài phủ bì cổng = Chiều rộng thông thủy + Chiều dài phần motor đầu kéo + Khoảng lùi

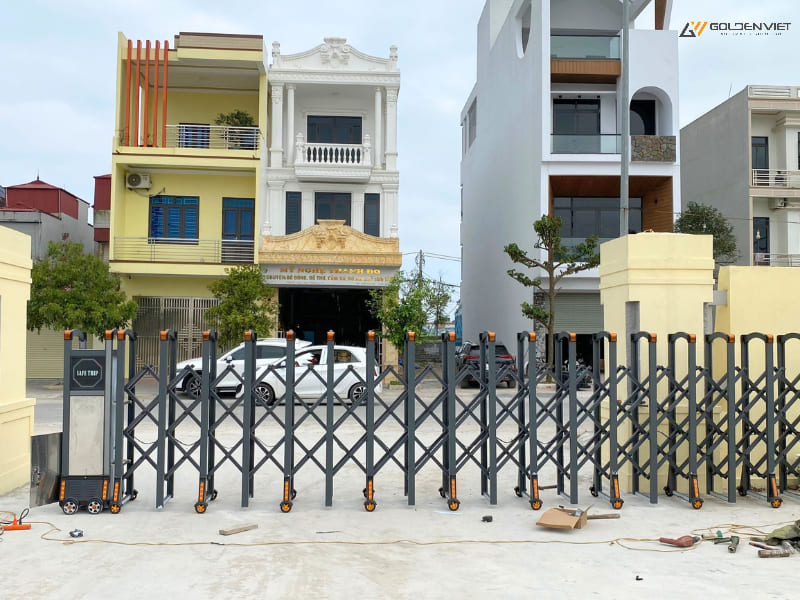

Kích thước cổng xếp phù hợp cho công trình

3.2. Khoảng lùi

Khoảng lùi là phần diện tích chứa toàn bộ thân cổng khi được co gọn lại hoàn toàn để mở đường cho xe cộ lưu thông. Đây là thông số cực kỳ quan trọng đối với kích thước cửa cổng xếp.

• Tỷ lệ co giãn tiêu chuẩn: Tỷ lệ co giãn thường dao động trong khoảng 1:5 đến 1:7. Nghĩa là một bộ cổng xếp có tổng chiều dài giãn ra là 10m thì khi co gọn lại, phần thân cổng sẽ chiếm khoảng 1.5m đến 2m diện tích mặt bằng.

• Giải pháp mặt bằng: Đơn vị thi công phải đảm bảo ở phía bên hông cổng có đủ khoảng trống bằng hoặc lớn hơn kích thước khoảng lùi này.

3.3. Khảo sát cao độ và độ dốc của nền sân

Cổng xếp tự động vận hành dựa trên hệ thống bánh xe cao su chịu lực chạy trực tiếp trên nền sân, do đó cao độ mặt sân ảnh hưởng rất lớn đến độ bền kỹ thuật.

• Yêu cầu bề mặt: Nền sân tại khu vực cổng quét qua phải được đổ bê tông phẳng, không bị gồ ghề, lồi lõm hay sụt lún.

• Độ dốc cho phép: Mặt sân chỉ được phép có độ dốc tối đa là 1% - 1.5% để thoát nước. Nếu độ dốc quá lớn, cổng không ray dễ bị chạy lệch hướng, còn cổng có ray sẽ tạo áp lực lớn lên motor khi chạy lên dốc, làm giảm tuổi thọ động cơ một cách nhanh chóng.

4. Những lỗi thường gặp khi lắp đặt sai kích thước cổng xếp

Việc bỏ qua khâu khảo sát hoặc tính toán sai lệch các thông số kỹ thuật sẽ dẫn đến rất nhiều hệ lụy nghiêm trọng trong quá trình vận hành. Dưới đây là những lỗi phổ biến nhất mà các công trình thường gặp phải khi lắp đặt sai kích thước cổng xếp tự động:

• Khi cổng kéo giãn hết cỡ, phần đuôi cổng vẫn không chạm tới cột trụ bên kia, tạo ra một khoảng hở lớn.

• Khi cổng co lại hết cỡ, phần thân cổng vẫn bị thừa ra và lấn chiếm vào lòng đường lưu thông.

• Nếu lắp đặt một bộ cổng quá dài nhưng lại sử dụng motor công suất nhỏ, hệ thống truyền động sẽ luôn trong tình trạng vận hành quá tải.

• Nếu mặt sân quét qua bị dốc hoặc gồ ghề, hệ thống bánh xe cao su sẽ chịu lực không đều. Cổng khi di chuyển sẽ có hiện tượng rung lắc mạnh và có nguy cơ chệch hướng.

5. Đơn vị làm cổng xếp theo yêu cầu, kích thước tùy chỉnh

Golden Việt là đơn vị chuyên thiết kế và thi công cổng xếp tự động theo yêu cầu uy tín tại Việt Nam:

• Kỹ thuật viên Golden Việt trực tiếp đến công trình đo đạc khoảng thông thủy, khảo sát địa hình lắp đặt để tư vấn giải pháp phù hợp nhất.

• Sản xuất theo kích thước thực tế từng công trình theo thông số đã thống nhất với khách hàng.

• Chính sách bảo hành 12 tháng và hỗ trợ giải đáp 24/7.

• Có xuất VAT.

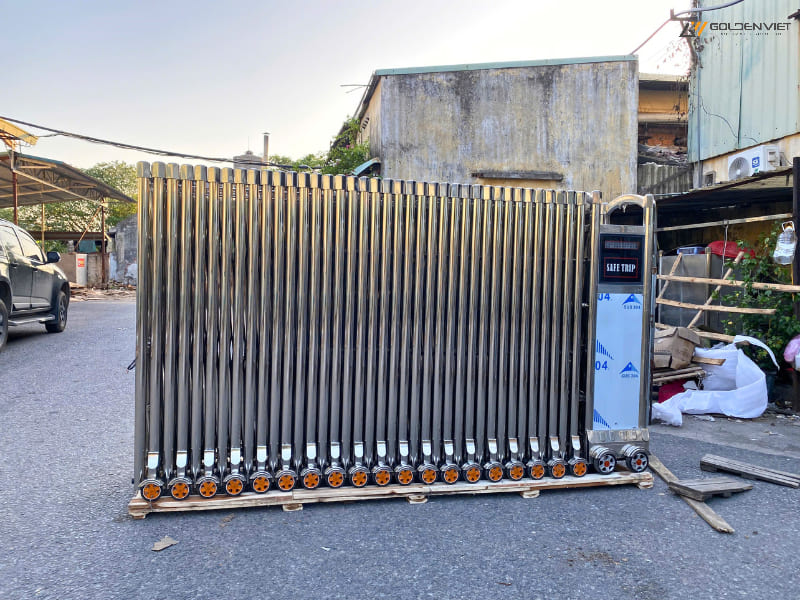

Sản xuất cổng xếp chuẩn kích thước theo yêu cầu

Hy vọng qua bài viết, bạn đã nắm bắt được cách xác định kích thước cổng xếp tự động. Để được tư vấn chi tiết hơn, bạn hãy liên hệ với Golden Việt qua hotline 0977 987 191.
