Cấu tạo cổng xếp tự động gồm những bộ phận nào?

1. Phân tích cấu tạo cổng xếp tự động

1.1. Đầu cổng xếp

Đầu cổng xếp chứa các thiết bị cung cấp động năng và điều khiển mọi hoạt động đóng/mở của cổng:

• Motor + đế: Động cơ là bộ phận chuyển hóa điện năng thành cơ năng, cung cấp lực kéo để cổng di chuyển. Các loại motor đơn công suất khoảng 370W - 420W; motor đôi công suất từ 540W - 740W.

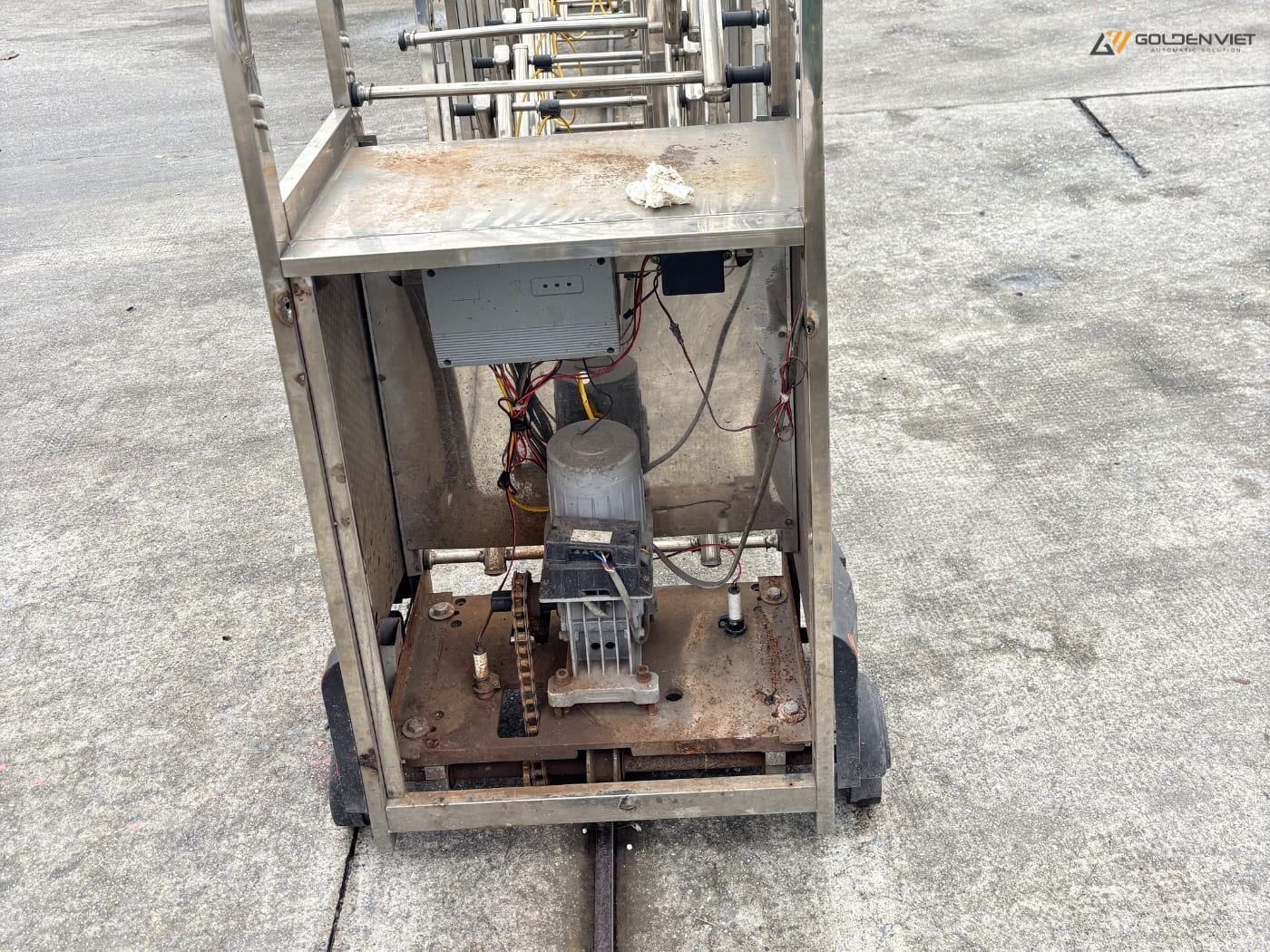

Động cơ cổng xếp

• Bộ điều khiển: Đây là bo mạch trung tâm tiếp nhận và xử lý các tín hiệu từ remote, nút bấm tường hoặc các cảm biến. Bộ điều khiển được tích hợp các vi mạch xử lý thông minh, có khả năng tự động ngắt điện khi motor hoạt động quá tải 120 độ C để bảo vệ động cơ.

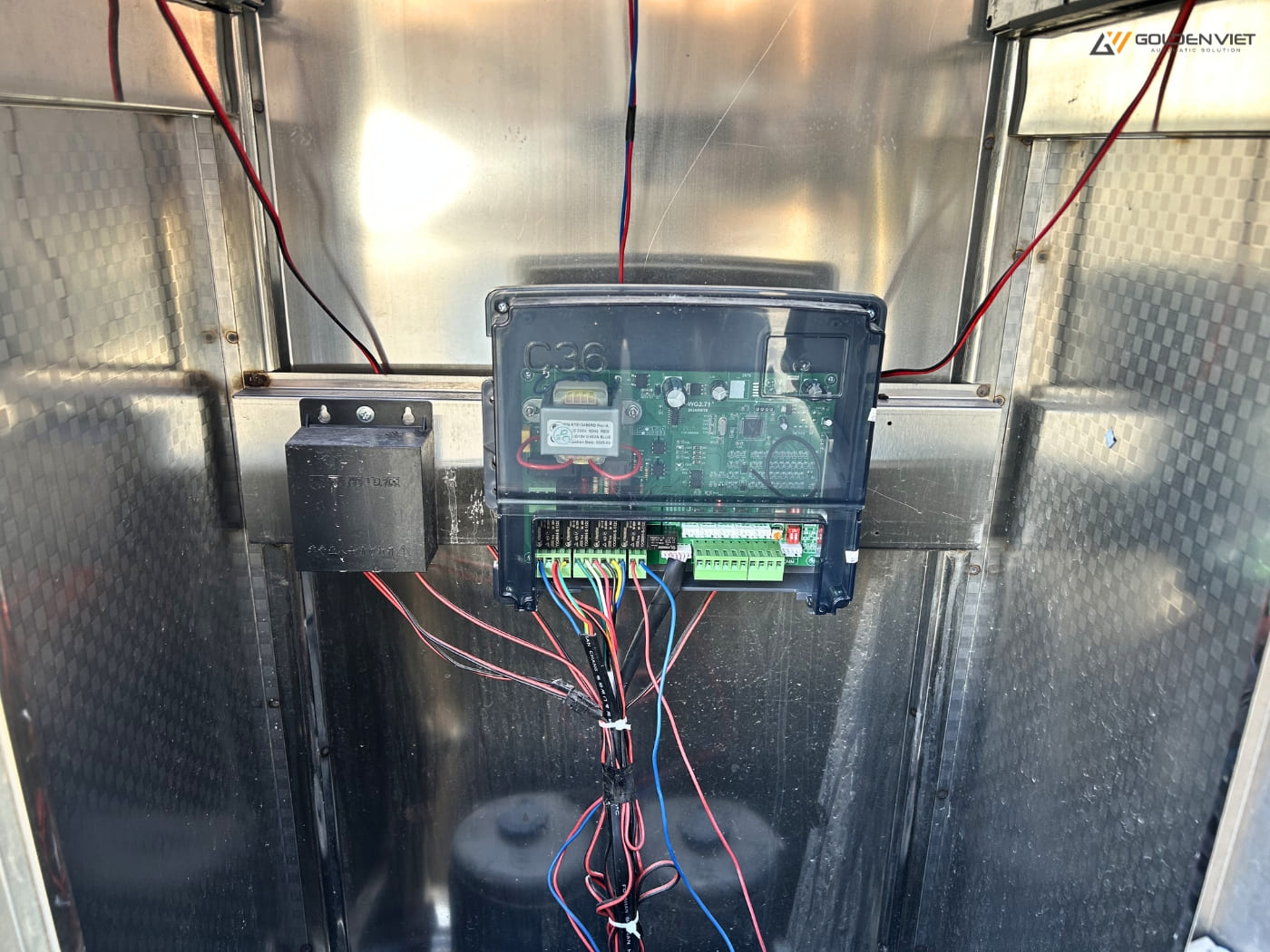

Bộ điều khiển cổng xếp

• Cảm biến hành trình (cổng xếp không ray): Trong cấu tạo cổng xếp không ray, cảm biến hành trình có vai trò dò tìm mảng từ trường phát ra từ các viên nam châm chôn dưới mặt đất. Nhờ đó, bo mạch điều khiển có thể điều chỉnh tốc độ của hai motor, giúp cổng xếp luôn đi theo một đường thẳng mà không cần đến ray dẫn hướng.

• Ổ khóa ly hợp: Đây là bộ phận chuyển đổi chế độ hoạt động từ tự động sang đẩy tay. Khi mất điện hoặc hệ thống điện gặp sự cố, người dùng chỉ cần cắm chìa khóa để tách khớp nối giữa trục motor và hệ thống truyền động.

• Màn hình LED chạy chữ: Màn hình LED thường được gắn ở mặt trước của đầu cổng. Chức năng chính là hiển thị các thông tin như ngày, giờ, lời chào, hoặc các thông báo tùy chỉnh của cơ quan, doanh nghiệp.

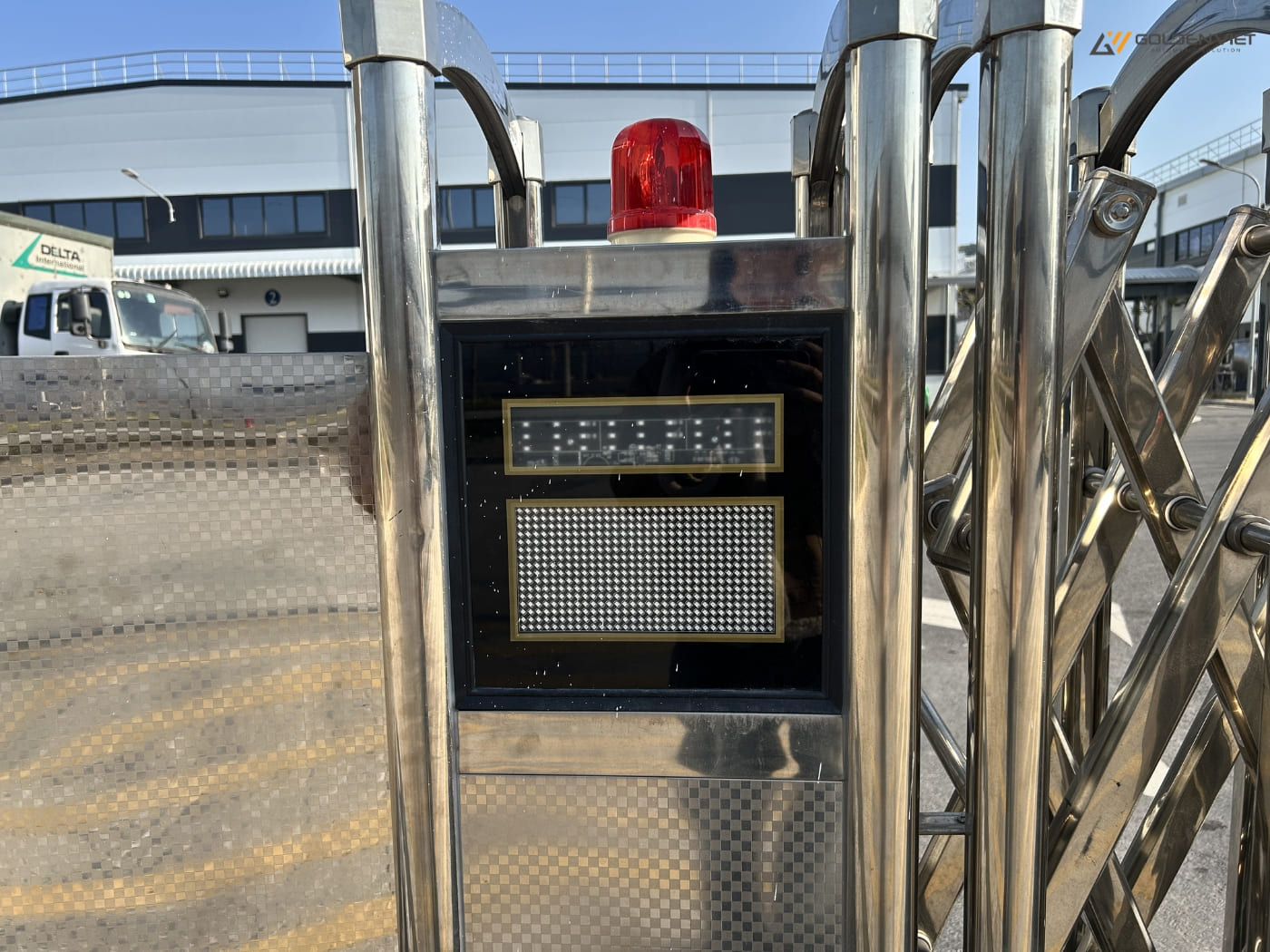

Màn LED cổng xếp

• Bánh xe đầu cổng xếp: Bánh xe ở phần đầu cổng chịu tải trọng lớn nhất vì phải nâng đỡ toàn bộ hệ thống motor và khung vỏ kim loại.

1.2. Thân cổng xếp

Thân cổng xếp bao gồm các bộ phận chính sau:

• Các thanh trụ chính: Đây là các thanh chịu lực chính cho toàn bộ thân cổng xếp. Thanh trụ chính càng lớn và dày thì cổng càng vững chắc trước gió bão.

• Các thanh nan đan chéo: Các thanh nan chéo được liên kết với thanh trụ chính thông qua các bu lông và các chốt tạo thành hình zíc-zắc.

• Bánh xe thân cổng xếp: Dọc theo chiều dài của thân cổng, mỗi cặp thanh trụ chính sẽ được trang bị hai bánh xe. Các bánh xe này có kích thước nhỏ hơn bánh xe đầu cổng xếp.

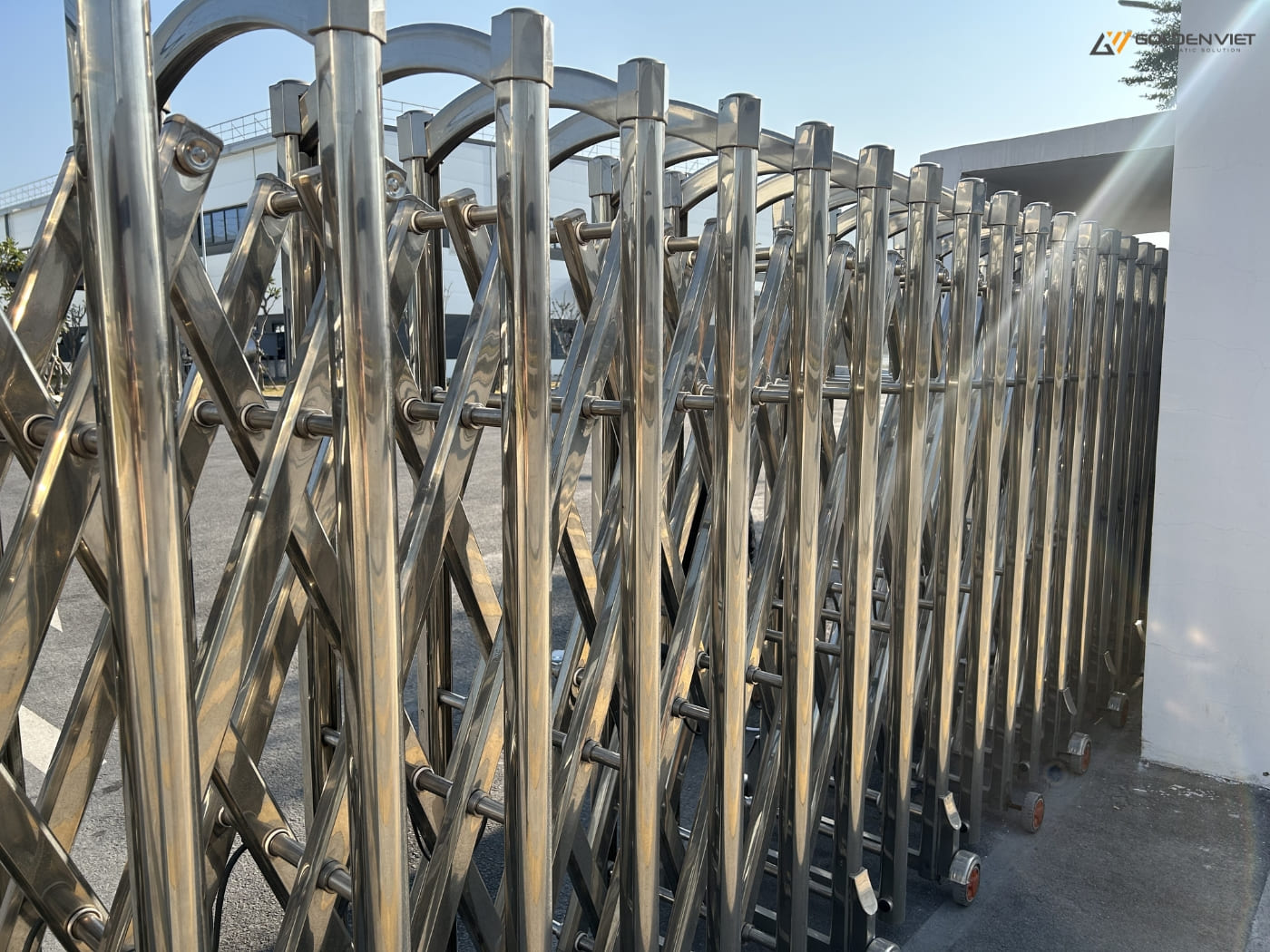

Hình ảnh thân cổng xếp

1.3. Một số thiết bị khác

Cấu tạo cổng xếp hoàn chỉnh không thể thiếu các phụ kiện hỗ trợ an toàn và dẫn hướng.

• Cảm biến chống trèo: Thiết bị này sử dụng tia hồng ngoại, được lắp đặt ở đỉnh của đầu cổng hoặc dọc theo thân cổng. Nếu có người cố tình trèo qua cổng, tia hồng ngoại bị cắt đứt, hệ thống sẽ ngay lập tức kích hoạt còi báo động để cảnh báo lực lượng bảo vệ.

• Cảm biến chống va chạm: Khi cổng đang trong hành trình đóng mà phát hiện có người, xe cộ hoặc vật cản ở khoảng cách từ 20cm - 50cm, cổng sẽ tự động dừng lại hoặc để tránh gây tai nạn.

• Ray dẫn hướng (đối với cổng xếp có ray): Thanh ray thường được làm từ sắt đặc hình chữ V, chôn chìm hoặc hàn nổi trên mặt nền. Chức năng của ray là tạo ra quỹ đạo cố định, bắt buộc bánh xe cổng xếp chạy theo đường thẳng.

• Nam châm từ (đối với cổng xếp không ray): Nam châm từ được khoan lỗ và chôn chìm dưới mặt đất cách nhau khoảng 20cm - 30cm dọc theo chiều dài hành trình cổng. Chúng tạo ra từ trường để bộ cảm biến trên đầu cổng đọc tín hiệu và định hướng di chuyển.

• Remote cổng xếp: Thiết bị điều khiển từ xa hoạt động dựa trên sóng vô tuyến (thường là tần số 433MHz). Một bộ tiêu chuẩn thường bao gồm 2 remote cầm tay với phạm vi hoạt động 30m - 50m và 1 bộ điều khiển để bàn đặt tại phòng bảo vệ.

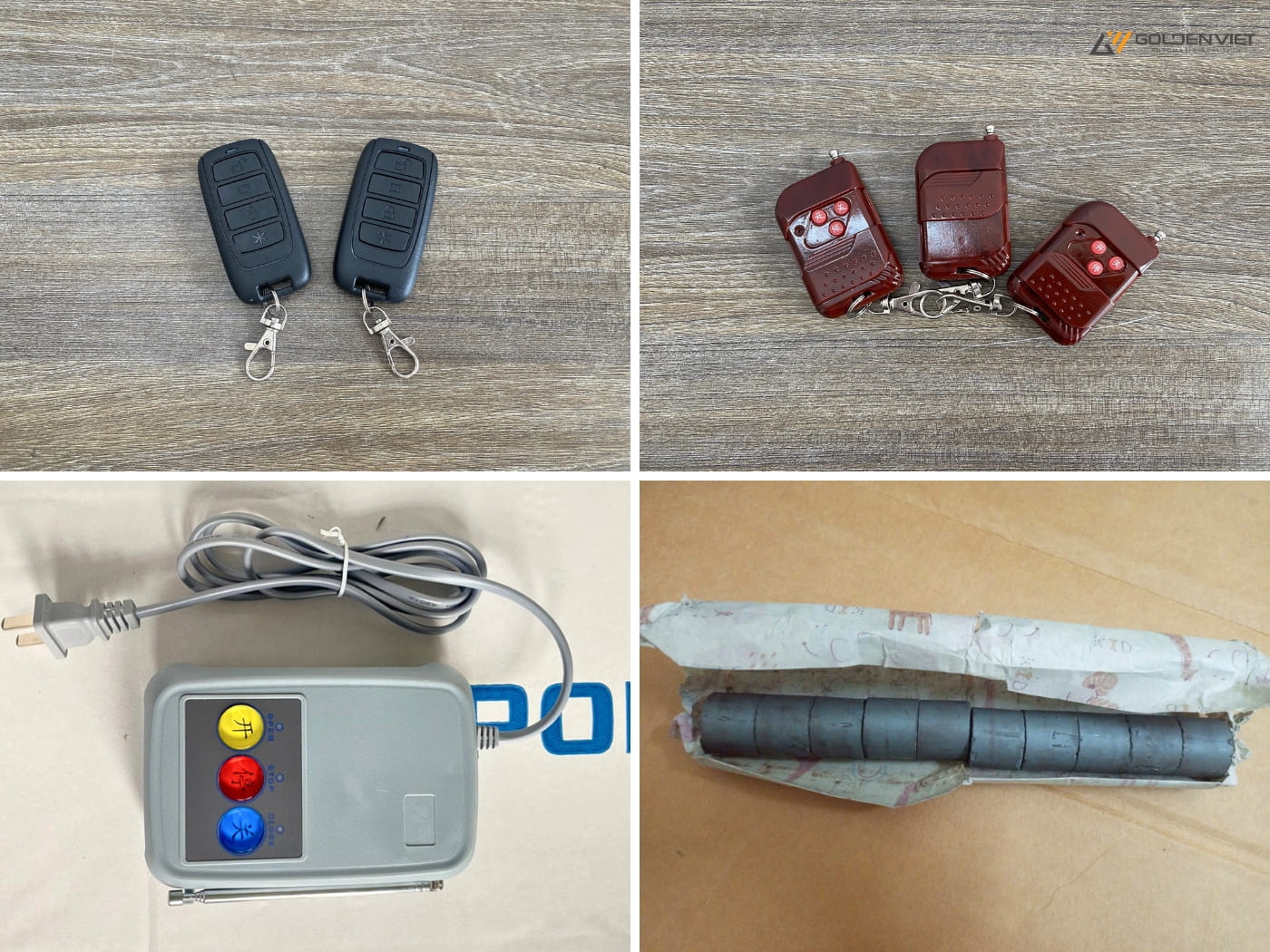

Một số phụ kiện cổng xếp

2. Điểm khác biệt trong cấu tạo của các loại cổng xếp thông dụng

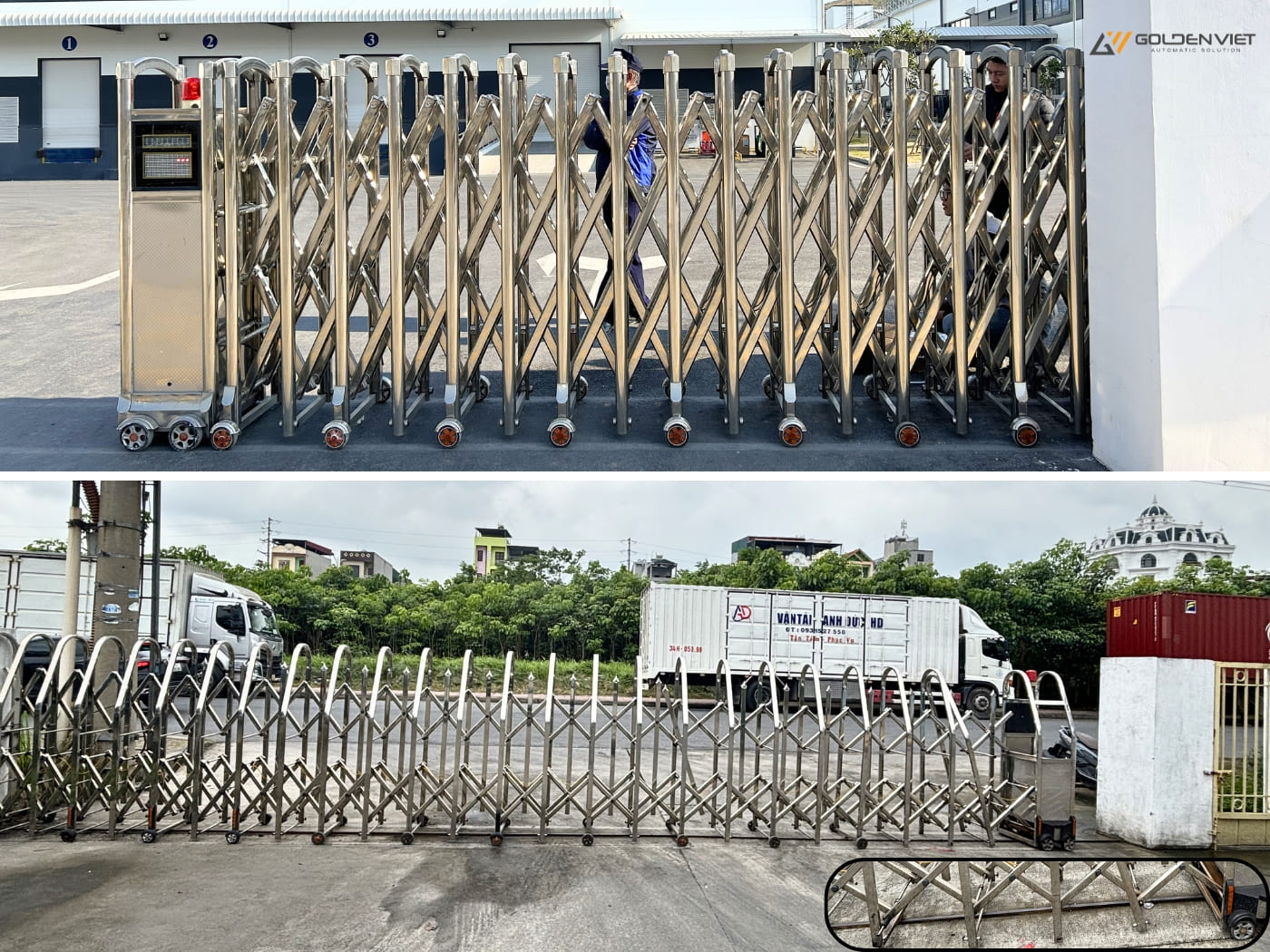

Cổng xếp có ray và cổng xếp không ray

3. Những lợi ích thiết thực khi nắm rõ cấu tạo cổng xếp

Hiểu rõ từng chi tiết cấu thành nên một hệ thống cổng tự động sẽ giúp chúng ta chủ động hơn trong mọi tình huống.

3.1. Đối với thợ kỹ thuật

Đối với đội ngũ kỹ thuật tại Golden Việt, việc am hiểu sâu sắc cấu tạo cổng xếp tự động là yêu cầu bắt buộc để đảm bảo chất lượng công trình:

• Lắp đặt chính xác, nhanh chóng: Khi nắm rõ sơ đồ đấu nối motor, bộ điều khiển và vị trí đặt cảm biến, thợ kỹ thuật sẽ rút ngắn được thời gian thi công, hạn chế tối đa các sai sót về đấu nối điện.

• Bắt bệnh và sửa chữa "thần tốc": Việc hiểu rõ cấu tạo cổng xếp giúp kỹ thuật viên xác định ngay nguyên nhân khi cổng gặp sự cố, từ đó đưa ra phương án xử lý dứt điểm.

• Bảo trì chuyên nghiệp: Biết rõ vị trí các khớp nối, bạc nhựa và hệ thống bánh xe giúp quá trình tra dầu mỡ, vệ sinh định kỳ trở nên dễ dàng, giúp kéo dài tuổi thọ thiết bị cho khách hàng.

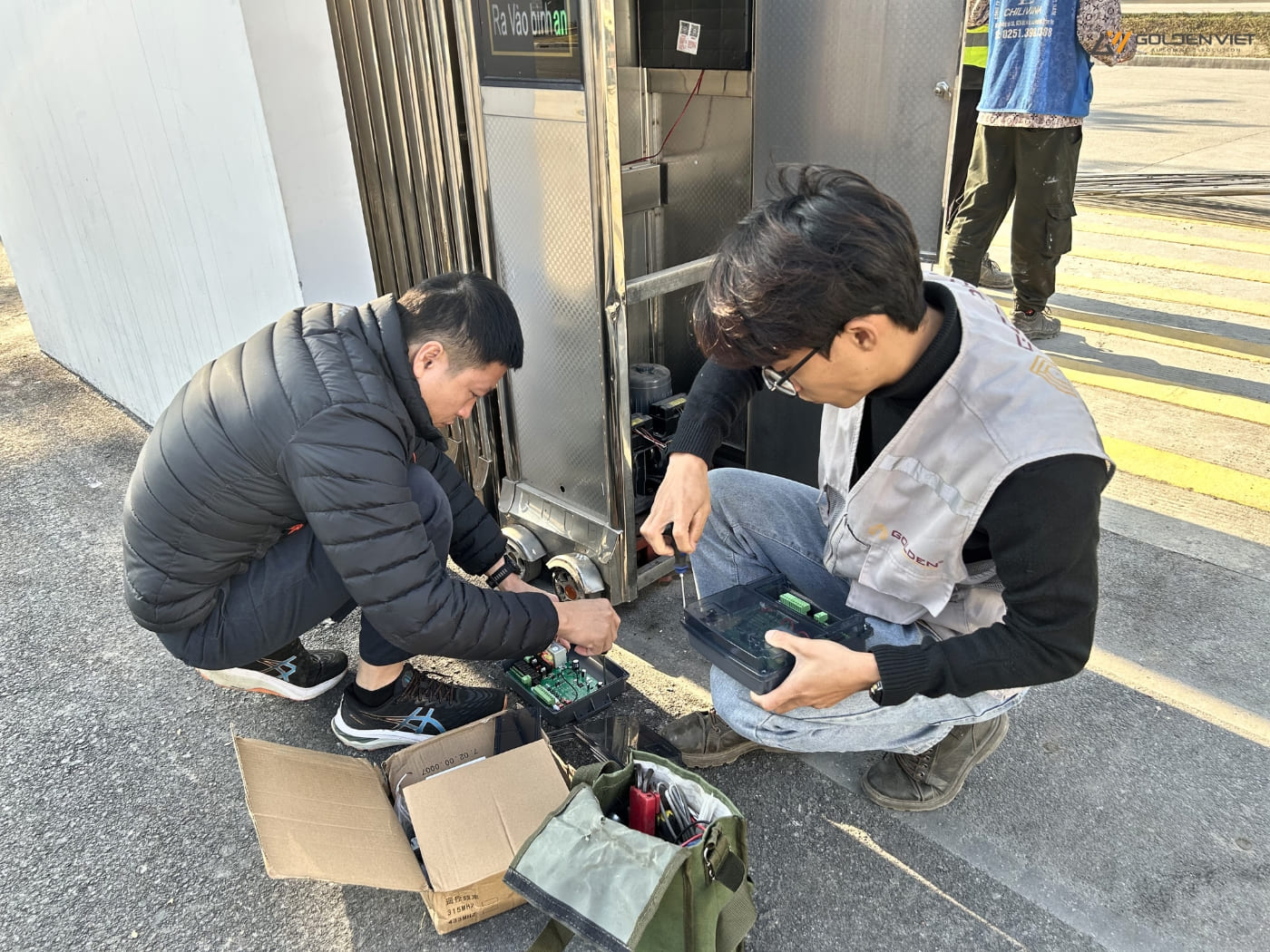

Kỹ thuật nắm rõ cấu tạo cổng xếp

3.2. Đối với khách hàng

Không chỉ dành cho dân kỹ thuật, khách hàng khi biết về cấu tạo cổng xếp cũng nhận được những lợi ích to lớn:

• Khách hàng có thể tự đánh giá được chất lượng cổng xếp, tránh bị một số đơn vị không uy tín qua mặt.

• Dễ dàng lựa chọn loại cổng xếp có cấu tạo phù hợp nhất với địa hình và mong muốn.

• Hiểu rõ những bộ phận và tính năng để tận dụng tối đa lợi ích của cổng xếp.

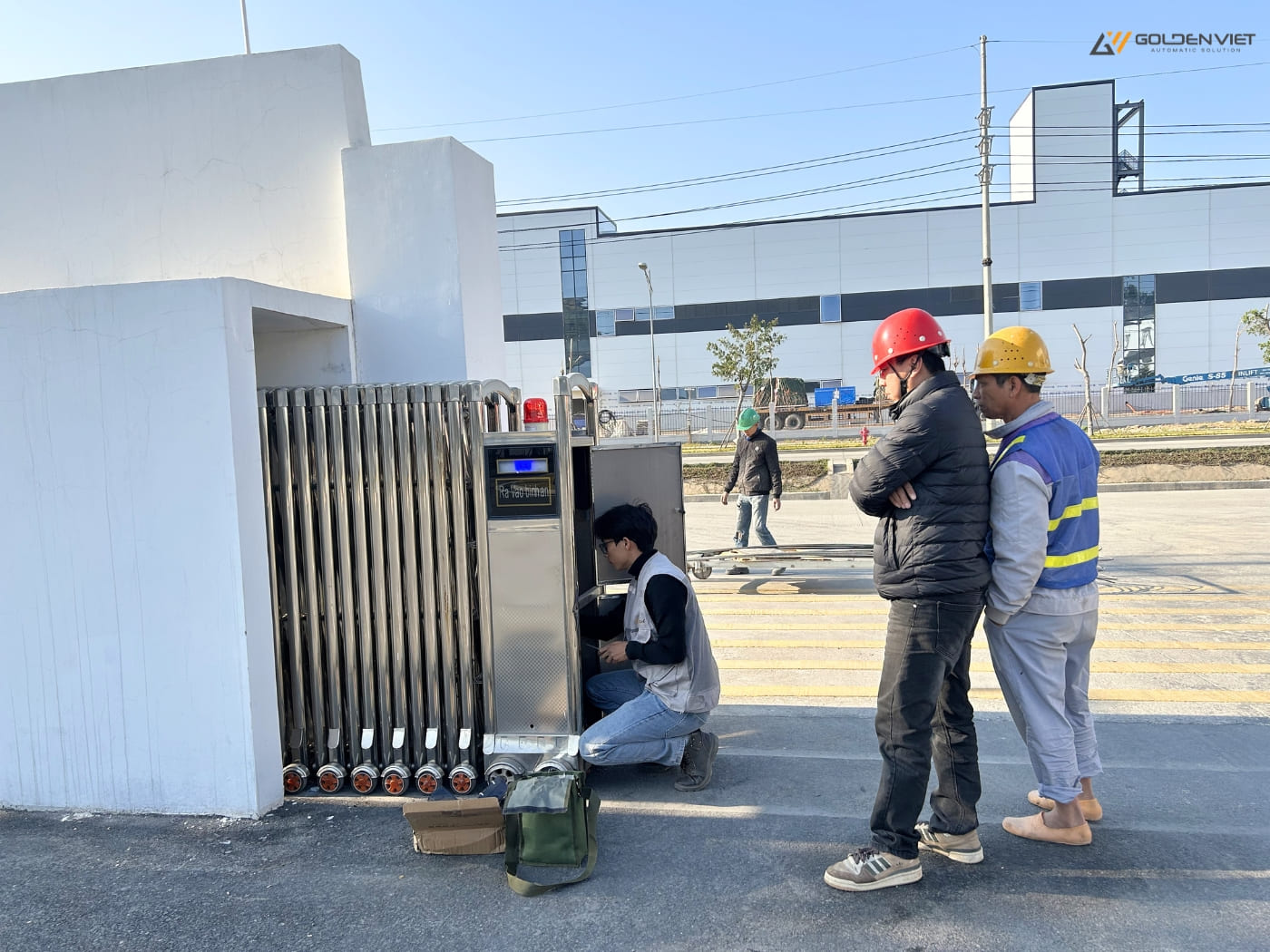

Khách hàng nắm rõ cấu tạo cổng xếp

4. Lưu ý các bộ phận quan trọng khi chọn mua cổng xếp

Khi tiến hành khảo sát và chọn mua, bạn cần đặc biệt lưu ý đến các bộ phận cốt lõi trong cấu tạo cổng xếp để đảm bảo thiết bị hoạt động bền bỉ:

• Công suất Motor: Không nên sử dụng motor công suất nhỏ cho cổng quá dài và nặng. Cổng dài trên 10 mét nên ưu tiên sử dụng motor đôi hoặc motor đơn công suất lớn từ 540W trở lên để tránh tình trạng ì ạch, quá tải gây cháy nổ.

• Chất lượng bánh xe: Bánh xe là bộ phận hao mòn nhanh nhất. Hãy yêu cầu nhà cung cấp sử dụng bánh xe cao su chất lượng cao để tránh phải thay thường xuyên.

• Lựa chọn có ray hay không ray: Nếu mặt bằng của bạn là đường nhựa/bê tông phẳng đẹp, không muốn cắt phá nền, hãy chọn cổng không ray. Ngược lại, nếu nền đất yếu, gồ dốc, cổng xếp có ray là giải pháp bắt buộc để đảm bảo cổng không bị trật bánh.

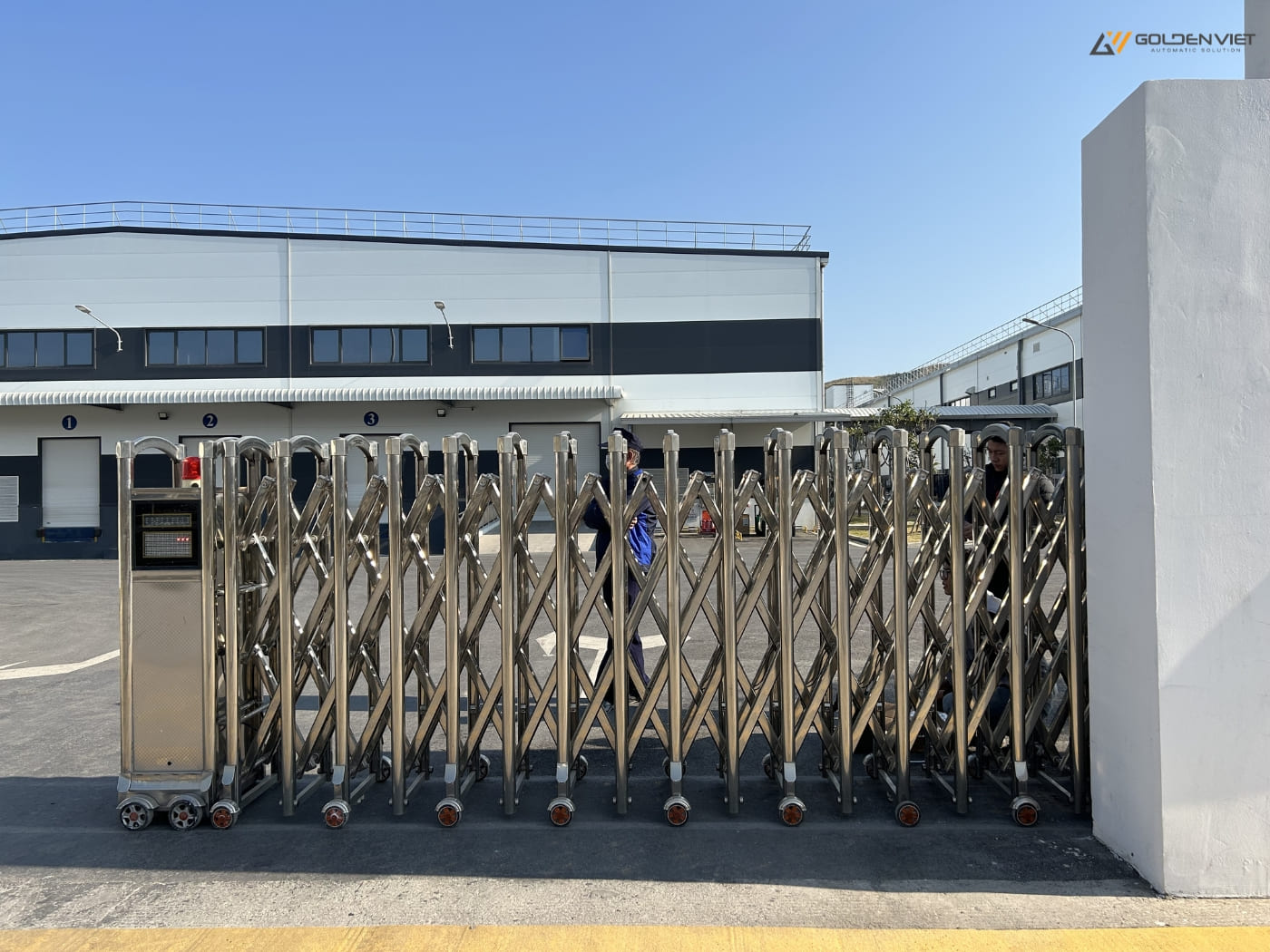

Lưu ý về cấu tạo của cổng xếp tự động

Việc hiểu rõ cấu tạo cổng xếp giúp bạn lựa chọn được sản phẩm phù hợp với nhu cầu, tối ưu chi phí và đảm bảo quá trình vận hành diễn ra thuận lợi nhất. Nếu quý khách hàng đang có nhu cầu tìm hiểu chi tiết hơn về các loại cổng xếp, hãy liên hệ ngay với Golden Việt qua số điện thoại 0977 987 191.
