Cấu tạo và nguyên lý hoạt động cổng tự động âm sàn chi tiết

1. Cấu tạo chi tiết của cổng tự động âm sàn

Dưới đây là cấu tạo chi tiết của một hệ thống cổng tự động âm sàn tiêu chuẩn:

1.1. Motor cổng âm sàn

Đây là bộ phận quan trọng nhất trong hệ thống, giữ vai trò cung cấp lực và điều khiển để đóng/mở cánh cổng tự động. Động cơ được cấu tạo từ các thành phần sau:

• Lớp vỏ bảo vệ: Thường được làm từ vật liệu chịu lực, chống thấm nước, bụi bẩn và các tác động từ môi trường bên ngoài (thời tiết, côn trùng, va đập nhẹ...).

• Động cơ điện: Sử dụng nguồn điện phù hợp (thường là 24VDC hoặc 230VAC), giúp tạo ra chuyển động quay.

• Hộp giảm tốc: Kết nối trực tiếp với động cơ điện, có nhiệm vụ giảm tốc độ quay của động cơ và tăng momen xoắn, tạo ra lực đủ mạnh để di chuyển cánh cổng.

• Trục truyền động: Trục này kết nối với hộp giảm tốc và trực tiếp truyền lực đến cánh cổng thông qua các cơ cấu liên kết.

• Công tắc giới hạn hành trình: Đảm bảo cổng dừng lại đúng vị trí mở hoặc đóng hoàn toàn, tránh tình trạng va đập hoặc hoạt động quá tải.

• Bộ phận ly hợp cơ: Cho phép người dùng mở cổng bằng tay trong trường hợp mất điện hoặc khi cần thiết.

• Cảm biến Encoder: Một số motor âm sàn cao cấp được trang bị cảm biến encoder để phản hồi chính xác vị trí của cánh cổng về bộ điều khiển, giúp hệ thống hoạt động mượt mà và an toàn hơn.

Cấu tạo bên trong motor cổng âm sàn

1.2. Hộp đế

Hộp đế là bộ phận khung bao bọc và bảo vệ motor cổng âm sàn khỏi các tác động từ môi trường đất, nước, bụi bẩn và lực tác động trực tiếp từ cánh cổng. Đồng thời, hộp đế còn là nơi cố định motor xuống nền móng.

1.3. Hộp điều khiển

Bộ phận này được xem như là "bộ não" của hệ thống cổng tự động âm sàn, nhận tín hiệu từ remote, nút nhấn, cảm biến an toàn... và điều khiển hoạt động của motor để đóng/mở cổng theo các chế độ đã được cài đặt.

• Board mạch điện tử: Chứa các vi xử lý, rơ-le, tụ điện và các linh kiện điện tử khác.

• Đầu nối nguồn điện: Để kết nối với nguồn điện chính.

• Đầu nối motor: Để kết nối với các motor cổng âm sàn.

• Đầu nối các thiết bị ngoại vi: Các cổng kết nối cho remote, cảm biến an toàn, đèn báo, khóa số…

• Các nút cài đặt và đèn báo trạng thái: Cho phép người dùng cài đặt các thông số hoạt động (thời gian mở/đóng, chế độ hoạt động...) và hiển thị trạng thái hệ thống.

• Vỏ bảo vệ: Thường được làm từ nhựa hoặc kim loại, bảo vệ board mạch khỏi bụi bẩn, ẩm ướt và các tác động cơ học. Vỏ hộp thường có gioăng chống nước để tăng độ kín.

Hộp điều khiển cổng âm sàn

1.4. Remote mã hóa điều khiển từ xa

Thiết bị này cho phép người dùng điều khiển việc đóng/mở cổng từ xa một cách tiện lợi. Thông thường, một remote sẽ có khoảng 2-4 nút và mỗi nút có thể được gán một chức năng khác nhau. Hiện nay, đa số các thương hiệu lớn như Life, VDS,... đều sử dụng các thuật toán mã hóa để tăng cường tính bảo mật, chống sao chép remote trái phép.

Remote điều khiển

1.4. Chìa khóa cơ

Người dùng có thể dùng chìa khóa cơ để mở cổng trong trường hợp hệ thống bị mất điện hoặc gặp sự cố không thể điều khiển bằng remote. Thiết bị này cho phép tác động vào cơ cấu ly hợp của motor để giải phóng chuyển động của cánh cổng.

1.5. Cảm biến an toàn Photocell

Đây là một thiết bị an toàn quan trọng, giúp phát hiện vật cản (người, xe...) trong quá trình cổng đang di chuyển. Khi phát hiện vật cản, cảm biến sẽ gửi tín hiệu về hộp điều khiển để dừng hoặc đảo chiều chuyển động của cổng, tránh gây ra va chạm.

Cảm biến an toàn cổng âm sàn

Tham khảo các phụ kiện cổng tự động khác tại đây!

2. Nguyên lý hoạt động cổng tự động âm sàn

Nguyên lý hoạt động cổng tự động âm sàn dựa trên sự phối hợp nhịp nhàng giữa các bộ phận cấu thành:

2.1. Nhận tín hiệu điều khiển

Hệ thống cổng tự động âm sàn có thể nhận tín hiệu điều khiển từ nhiều nguồn khác nhau:

• Từ Remote điều khiển từ xa: Khi người dùng nhấn nút trên remote, remote sẽ phát ra một tín hiệu sóng radio (hoặc hồng ngoại) đã được mã hóa.

• Từ Nút nhấn cơ học: Nút nhấn được lắp đặt ở vị trí cố định, khi được tác động sẽ gửi tín hiệu điện trực tiếp đến hộp điều khiển.

• Từ các hệ thống kiểm soát ra vào khác (Access Control): Ví dụ như đầu đọc thẻ từ, máy quét vân tay, hệ thống nhà thông minh...

Dùng remote để điều khiển cổng âm sàn

2.2. Xử lý tín hiệu tại hộp điều khiển

Bộ phận nhận tín hiệu (Receiver) sẽ tiếp nhận và giải mã tín hiệu nhận được để xác định lệnh điều khiển. Nếu phát hiện có vật cản, hệ thống sẽ không thực hiện lệnh đóng hoặc sẽ dừng/đảo chiều nếu đang trong quá trình đóng.

2.3. Kích hoạt Motor cổng âm sàn

Sau khi xác nhận tín hiệu hợp lệ, hộp điều khiển sẽ gửi tín hiệu điện đến motor cổng âm sàn. Động cơ điện bên trong motor bắt đầu quay. Lực xoắn từ trục đầu ra của hộp giảm tốc sẽ được truyền đến cánh cổng thông qua cơ cấu bánh răng – tay đòn. Dưới tác động của lực truyền từ motor qua cơ cấu liên kết, cánh cổng sẽ bắt đầu di chuyển theo hướng mở ra hoặc đóng vào.

2.4. Theo dõi hành trình

Trong quá trình di chuyển, bộ phận giới hạn hành trình sẽ theo dõi vị trí của cánh cổng. Khi cổng đạt đến vị trí mở hoàn toàn hoặc đóng hoàn toàn đã được cài đặt, bộ phận này sẽ gửi tín hiệu về hộp điều khiển để ngắt nguồn điện cấp cho motor, dừng chuyển động của cổng.

Nếu có cảm biến encoder, bộ phận này sẽ giúp quá trình đóng/mở diễn ra mượt mà và chính xác hơn, đồng thời giúp motor giảm tốc ở cuối hành trình.

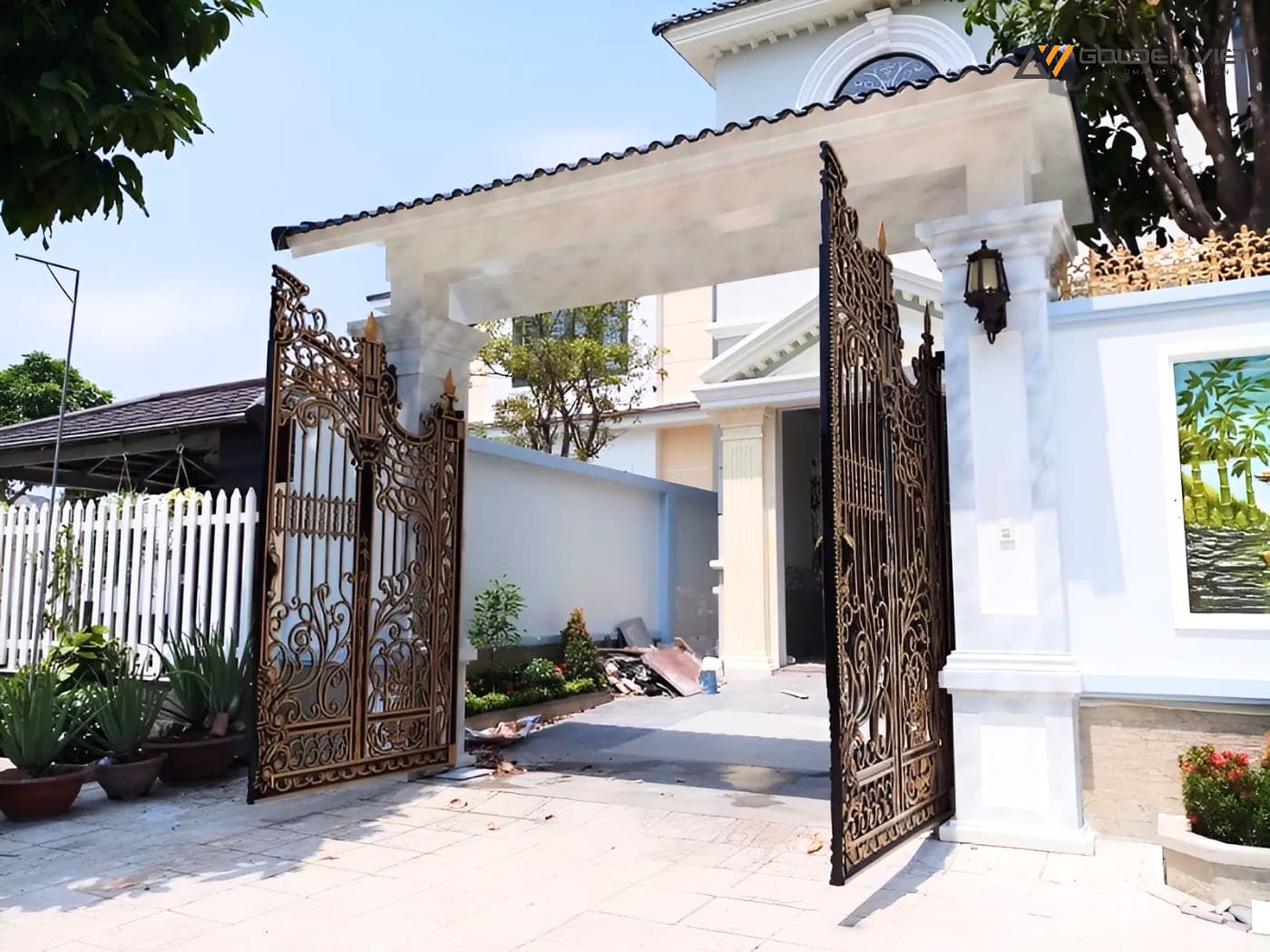

Cổng âm sàn mở tối đa

3. Các yếu tố ảnh hưởng đến hoạt động của cổng âm sàn

Hoạt động ổn định và bền bỉ của cổng tự động âm sàn chịu tác động của nhiều yếu tố khác nhau như:

• Điều kiện thời tiết và môi trường: Mô tơ nằm âm dưới đất nên thường xuyên chịu ảnh hưởng bởi nước mưa, độ ẩm, bùn đất, cát bụi, đặc biệt nếu hệ thống thoát nước không tốt. Những yếu tố này có thể gây gỉ sét, kẹt mô tơ hoặc chập điện, ảnh hưởng trực tiếp đến quá trình đóng/mở cổng.

• Tần suất sử dụng: Hệ thống motor có mức công suất thiết kế riêng cho từng nhu cầu sử dụng. Việc sử dụng quá thường xuyên ngoài giới hạn cho phép có thể khiến motor bị nóng, giảm hiệu suất và tuổi thọ.

• Tải trọng và kích thước cánh cổng: Nếu cổng quá nặng hoặc quá rộng so với công suất motor sẽ dẫn đến quá tải, khiến động cơ mau hỏng.

• Đi dây điện không đúng cách: Dây điện bị hở, đấu nối không chắc chắn có thể gây chập cháy, mất tín hiệu hoặc hoạt động không ổn định.

• Nguồn điện yếu: Không cung cấp đủ công suất cho motor hoạt động, đặc biệt là đối với các cổng có trọng lượng lớn.

• Cài đặt thông số không phù hợp: Việc cài đặt sai các thông số về lực kéo, tốc độ, thời gian đóng/mở có thể ảnh hưởng đến hiệu suất và độ an toàn của cổng.

• Va chạm và tác động ngoại lực: Các va chạm mạnh vào cánh cổng có thể gây hư hỏng cơ cấu truyền động, làm lệch trục motor hoặc ảnh hưởng đến các cảm biến.

• Không vệ sinh định kỳ: Bụi bẩn, rác thải tích tụ trong hộp đế và trên các bộ phận có thể gây cản trở và làm giảm hiệu suất.

Việc vận hành của motor cổng tự động phụ thuộc vào nhiều yếu tố

4. Lưu ý khi trong quá trình sử dụng cổng âm sàn

Để hệ thống cổng tự động âm sàn vận hành ổn định, bền bỉ theo thời gian và đảm bảo an toàn tối đa, người dùng cần lưu ý một số điểm quan trọng trong quá trình sử dụng:

• Việc tự ý đẩy cổng khi hệ thống đang hoạt động hoặc còn nguồn điện có thể gây hỏng cơ cấu truyền động. Nếu cần mở bằng tay, bạn hãy chắc chắn đã ngắt điện và sử dụng chìa khóa cơ dự phòng đúng cách.

• Bấm liên tục remote nhiều lần trong thời gian ngắn có thể gây nhiễu tín hiệu điều khiển, khiến motor hoạt động không theo ý muốn hoặc dẫn đến lỗi bo mạch.

• Việc để hộp đế bị ngập nước mưa kéo dài do thoát nước kém có thể khiến thiết bị ẩm, chập điện.

• Tối thiểu 3–6 tháng/lần, người dùng nên vệ sinh hộp đế, kiểm tra mực nước, bôi trơn cơ khí, và test lại cảm biến an toàn.

• Lắng nghe xem có tiếng động lạ nào phát ra trong quá trình đóng/mở không. Nếu phát hiện tiếng động bất thường, hãy ngừng sử dụng và kiểm tra.

• Nếu cổng gặp sự cố, hãy liên hệ với đơn vị lắp đặt uy tín như Golden Việt để được kiểm tra và sửa chữa.

Lưu ý khi sử dụng động cơ âm sàn

Hiểu rõ cấu tạo và nguyên lý hoạt động cổng tự động âm sàn là bước quan trọng giúp người dùng vận hành hệ thống hiệu quả, đảm bảo an toàn và tăng tuổi thọ thiết bị. Nếu anh/chị đang có nhu cầu lắp đặt, tư vấn kỹ thuật hay bảo trì hệ thống cổng âm sàn, hãy liên hệ ngay với Golden Việt – đơn vị chuyên cung cấp và thi công cổng tự động chính hãng, uy tín hàng đầu trên toàn quốc.
