Phụ kiện cổng xếp tự động

Cổng xếp tự động là loại cổng được sử dụng rộng rãi tại các nhà xưởng và khu công nghiệp, sau thời gian dài sử dụng không tránh khỏi hỏng hóc hao mòm cần phải thay thế linh kiện

Các phụ kiện hay sử dụng thay thế

Bảng mạch điều khiển cổng xếp

Mỗi bộ cổng xếp tự động đều cần có bảng mạch điều khiển để sử dụng đóng mở cổng xếp từ xa bằng remote hay nút bấm để bàn, khi bảng mạch có vấn đề sẽ cần phải sửa chữa hoặc thay mới để sử dụng tự động.

Có 2 loại mạch cổng xếp hiện nay

Mạch điều khiển cổng xếp

Bảng mạch cổng xếp không ray Bisen

  • Bảng mạch cổng xếp có ray
  • Bảng mạch cổng xếp không ray

Phụ kiện theo kèm

Bảng mạch cổng xếp có ray

Bảng mạch cổng xếp có ray

  • 01 bộ bảng mạch cổng xếp
  • 02 tay điều khiển từ xa
  • 01 bấm tường không dây

Tùy theo từng loại cổng xếp có ray và không ray ta lựa chọn bảng mạch phù hợp để thay thế và lắp đặt

Bảng mạch có ray sẽ dùng chân bút từ để tính hành trình đóng mở của cổng, kết nối với 1 động cơ dẫn hướng.

Bảng mạch không ray sẽ dùng nam châm từ để tính hành trình đóng ngắt mở cổng, kết nối với 2 động cơ hoạt động song song.

Động cơ cổng xếp

Động cơ cổng xếp tùy theo từng loại cổng và độ dài để lựa chọn động cơ hay động cơ đôi, cũng như công suất phù hợp với kích thước bộ cổng

Động cơ cổng xếp

Động cơ cổng xếp

Các loại động cơ hay dùng hiện nay

  • Động cơ đơn QSD – 370W
  • Động cơ đơn Bisen -420W
  • Động cơ đơn Bisen – 650W

Khi cổng động cơ bị hỏng ta có thể lựa chọn loại tương đương để dễ dàng thay thế, không nên chọn mã khác vì có thể không phù hợp với chân đế.

Động cơ đôi cổng xếp không ray

Đối với cổng xếp không ray sử dụng động cơ đôi

Động cơ dẫn hướng bằng ray sử dụng 1 motor

Động cơ dẫn hướng bằng từ sử dụng 2 motor

Phụ kiện đi kèm

  • 01 bộ động cơ
  • 01 tụ được lắp sẵn
  • 01 cây lục giác chuyển đổi tự động sang đẩy tay
  • 01 bộ dây xích

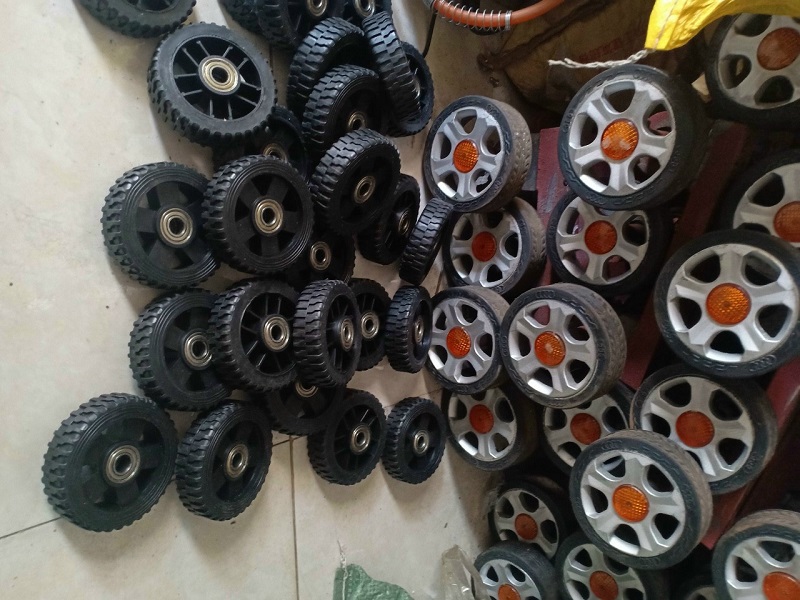

Bánh xe dẫn hướng cổng xếp

Cổng xếp có 2 loại bánh xe thường gặp là loại bánh xe sắt và bánh xe cao su, loại bánh xe sắt là mẫu cũ, hiện nay không được sử dụng cho lắp cổng mới. Mẫu bánh xe mới làm từ cao su chống bào mòm, dễ dàng thay thế nếu bị mòm sau lâu ngày sử dụng.

Bánh xe chính cổng xếp

Bánh xe chính cổng xếp, hình tròn + cá và hình bán nguyệt

Bánh xe cổng chính – bánh xe đầu cổng

Bánh xe cổng xếp bằng sắt hiện nay không được nhập khẩu về lắp ráp cho cổng mới nên khi thay thế cần đặt trước.

Mỗi bộ đầu cổng hiện nay sử dụng 4 -6 bánh chính

  1. Sử dụng trục phi 18 và trục phi 23
  2. Thiết kế lỗ tròn kèm cá hoặc hình bán nguyệt

Bánh xe đầu cổng

Bánh xe chính được lắp cố định vào bộ đế

Sử dụng banh sắt để gia cố khi lắp bánh xe vào trục chính đầu cổng xếp

Bánh xe đầu cổng sẽ được lắp đặt cố định, khi động cơ chuyển động dẫn hướng sẽ truyền tải chuyển động xuống trục bánh chính giúp dẫn hướng phần đầu cổng di chuyển

Bánh xe phụ cổng xếp

Bánh xe phụ cổng xếp

Bánh xe phụ cổng kèm nắp chụp phản quang

Trên mỗi trục chính thân cổng xếp sử dụng bánh xe phụ để dẫn hướng cổng di chuyển, bánh xe phụ thường sẽ có 2 vòng bi

Bánh xe phụ có 1 trục phi 13

Cấu tạo bằng cao su hoặc nhựa cứng chống chịu thời thiết, thích hợp sử dụng ngoài trời

Có thể dễ dàng thay thế lắp đặt, có thêm vòng kẹp để tránh bị tuột khỏi trục

Thanh sắt trục phụ cổng xếp, sử dụng phi 13, được thiết kế để kẹp vòng sắt chống trượt bánh xe

Bộ hành trình cổng xếp

Bút từ cổng xếp

Bút từ cổng xếp

Bút từ dùng cho cổng xếp có ray

Đối với cổng xếp có ray sử dụng 2 bút từ để xác định vị trí dừng và vị trí mở khi cổng

Bút từ chỉ đấu được với bảng mạch điều khiển loại có ray

Vị trí khi cổng đóng hết và mở hết sẽ được lắp đặt nam châm dưới nền, để khi cổng chạy tới vị trí nam châm bút từ nhận được tín hiệu sẽ báo lại lên mạch, mạch điều khiển cho động cơ ngừng hoạt động, 2 vị trí lắp đặt nam châm sẽ nằm lệch nhau.

Nam châm từ cổng xếp

Nam châm từ cổng xếp

Nam châm từ cổng xếp không ray

Cổng xếp không ray sử dụng nam châm từ để xác định cổng đóng mở đúng vị trí

Nam châm từ sử dụng cho bảng mạch điều khiển không ray

Phía nền cổng tại vị trí cổng dừng sẽ được lắp nhiều nam châm hơn vị trí dẫn hướng, để nam châm xác nhận được đây là vị trí cần ngắt.

Remote điều khiển cổng xếp

Cổng xếp hiện nay tất cả đều sử dụng bằng bộ điều khiển remote từ xa hay bộ điều khiển để bàn không dây, sau thời gian dài sử dụng không thể tránh khỏi bị hỏng hoặc hết pin cần mua thêm để sử dụng

điều khiển từ xa cổng xếp

Remote từ xa và điều khiển để bàn cổng xếp

  1. Tay điều khiển từ xa
  2. Bộ nút bấm để bàn ( cắm điện trực tiếp)

Hiện nay có 2 hãng được sử dụng phổ biến là Bisen và Jingyuan, vậy nên cần xác nhận đúng loại của công ty đang sử dụng để mua sản phẩm phù hợp để thay thế

Các phụ kiện cổng xếp khác

Đầu inox cổng xếp

Đầu cổng xếp

Đầu cổng xếp chứa động cơ bảng mạch và màn hình led

Đầu cổng xếp có nhiệm vụ chứa động và bảng mạch điều khiển tránh mưa ướt làm ảnh hưởng tới 2 bộ phận này.

Tuy nhiên, 1 bộ phần đầu cổng lại hay bị hỏng do hay bị va chạm khi di chuyển với oto hoặc xe máy ra vào cơ quan.

Đầu cổng xếp có 3 loại chất liệu

  • Đầu cổng inox 201
  • Đầu cổng inox 304

Đầu cổng nhôm – mẫu nhôm cần tùy theo mẫu cũ

Bộ đế cổng xếp

Bộ đế cổng xếp

Bộ đế cổng xếp cổng không ray chứa 2 động cơ

Bộ đế cổng xếp được làm bằng gang dầy và nặng, là nơi để gia cố động và bộ chuyển động đầu cổng

Mỗi bộ đế sẽ bao gồm 4 bánh xe chính, trục chính

Có 2 loại bộ đế cổng xếp

  • Bộ đế cổng xếp có ray – có thêm dẫn hướng
  • Bộ đế cổng xếp không ray

Đèn led cổng xếp

Màn hình led cổng xếp

Màn hình led chạy chữ cổng xếp

Bộ đèn led cổng xếp có chức năng thông báo ngày giờ và có thể cài đặt thêm tính năng hiển thị cơ quan chạy trên màn hình led

Bộ đèn led có giắc cắm, dễ dàng cắm kết nối với bảng mạch điều khiển

Cài đặt tên thông qua bluetooth

Đèn + Còi báo hiệu khi cổng hoạt động

Đèn và còi báo động tùy theo từng cơ quan có thể lắp đặt thêm để cảnh báo khi hoạt động để tránh oto hay xe máy lại gần có thể làm ảnh hưởng tới cổng

Sử dụng nguồn điện 220v có thể dễ dàng đấu nối trực tiếp với nguồn motor

Nam châm dẫn hướng cổng xếp

Nam châm cổng xếp

Nam châm tròn và nam châm chữ nhật cổng xếp

Nam châm cổng xếp được sử dụng cho cả cổng có ray vào không ray

Cổng xếp có ray sẽ chỉ cần lắp 2 nam châm tại điểm dừng và điểm mở cổng

Cổng xếp không ray sẽ cần lắp nam châm để dẫn hướng từ

Hiện nay có 2 loại nam châm

  • Nam châm tròn
  • Nam châm hình chữ nhật

Phụ kiện nhỏ

Ngoài ra còn nhiều phụ kiện khác có thể mua thêm để sửa chữa cho bộ cổng

  1. Rèm che bánh xe chính, rèm che bánh xe nhỏ
  2. Cảm biến cổng xếp
  3. Thân chính cổng xếp
  4. Thân chéo cổng xếp
  5. Ốp phản quang cổng
  6. Dây điện, xích động cơ …

Báo giá phụ kiện cổng xếp

Tên sản phẩm  Đơn giá
Mạch cổng xếp không ray   3.500.000
Mạch cổng xếp có ray   3.000.000
Động cơ cổng xếp 370w   3.000.000
Động cơ cổng xếp 420w   3.500.000
Nam châm từ cổng xếp   1.000.000
Nút để bàn cổng xếp   700.000
Remote cổng xếp    300.000

Đơn giá chưa bao gồm lắp đặt vận chuyển, quý khách tự mua về lắp đặt có thể liên hệ trực tiếp đã nhận giá ưu tốt hơn

Tùy theo từng bộ cổng và hỏng hóc khác nhau, vậy nên trước khi mua phụ kiện sửa chữa, quý khách vui lòng gửi trước hiện trạng để công ty tư vấn đầy đủ và chính xác nhất.

Chế động bảo hành 12 tháng đối với bảng mạch và động cơ

Bảo hành 3-6 tháng phụ kiện nhỏ

Liên hệ hotline: 0977 987 191
