Hướng dẫn lắp đặt và sử dụng barrier BISEN


Barrier BISEN được sản xuất trên dây chuyền hiện đại đồng bộ, chất lượng tốt nhất trong thị trường Barrier Trung Quốc, có nhiều mẫu mã đẹp và đa dạng về chủng loại nhưng căn bản Barrier của BISEN đều có những chị tiết phụ kiện sau

Phụ kiện theo kèm động cơ Barie

Phụ kiện barie

Phụ kiện theo kèm barie

Một barie bình thường ngoài 01 bộ trụ (Thường là trụ màu vàng chứa động cơ điện 24 VDC và hộp số), còn thêm các phụ kiện theo kèm như sau:
  • 01 bo mạch ( Có kết nối PC qua 485)
  • 02 điều khiển từ xa
  • 01 thanh chắn bằng nhôm hình lục giác ( loại thẳng hoặc loạirút)
  • 01 gía đỡ cần dành cho Barie dài 6m
  • Hộp phụ kiện lắp đặt (Bu lông, nở sắt+U và ốp cần)

Chuẩn bị kiểm tra và cách lắp đặt Barrier BISEN

1. Kiểm tra và chuân bị mặt bằng thi công.

Barrier lắp đặt tốt nhất là trên nền bê tông để chịu được tải trong của cần và độ rung lắc khi gió mạnh. Nếu là mặt sân bê tông thì chiều dày tối thiểu là 10cm, còn là bê tông nhựa bê tông nhựa asphalt hoặc nền đất thì bắt buộc phải đổ trụ bê tông kích thước tối thiểu là 400 (rộng)x 400 (cao) x 500 (sâu)

2. Kiểm tra độ cứng của bê tông và tiến hành lắp đặt

Bản vẽ lắp đặt barie

Tiến hành khoan cấy vít và bắt trụ barrier
bắt chân đế barie

Siết chặt và kiểm tra lại sau khi vận hành thử để đảm bảo nở sắt đã căng hết cỡ

3- Tiếp theo lắp thanh chắn vào trụ

Kiểm tra thanh chắn xem lỗ ốc đã khớp với lỗ trên ốp cần chưa, có đây đủ ecu …

Gia cố cần barie

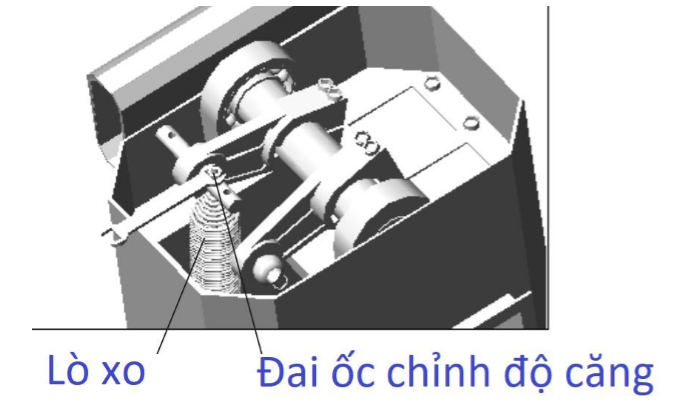

Sau đó cân bằng Lòxo với chiều dài thanh chắn, Thanh chắn càng dài trọng lực càng lớn lên cần nhiều Lò xo, vàng ược lại hoặc chỉnh đai ốc đầu lò xo Căn chỉnh đúng là khi chuyển sang chế độ + bằng tay thanh chắn tự bật về góc 45 độ

Gia cố trục barie

4. Chỉnh góc đóng mở

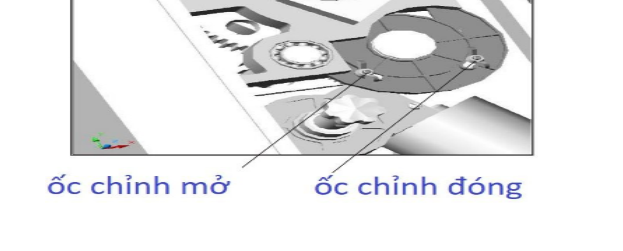

Chỉnh công tắc hành trình là công việc quan trọng quyết định độ ổn định của Barrier giúp không bị kẹt khi đóng mở. Thường khi xuất xưởng nhà sả xuất đã căn chỉnh nhưng có nhiều lý do lên khi lắp đặt vẫn phải kiểm tra và có thể căn chỉnh lại cho phù hợp

Chỉnh hành trình đóng mở barie



5. Chỉnh độ thẳng( nằm ngang ) hoặc đứng (dựng) của cần

Căn chỉnh barie

Đầu tiên kiểm tra cần độ thẳng và đứng của cần xem đã đạt chưa nếu chưa đạt thì nới ốc hãm sau đó dùng tuốc nơ vít đưa vào lỗ điều chỉnh và chỉnh cho đến khi đạt yêu cầu

6. Sơ đồ cấp điện và đấu nối thiết bị tùy chọn

Sơ đồ đấu nối điện

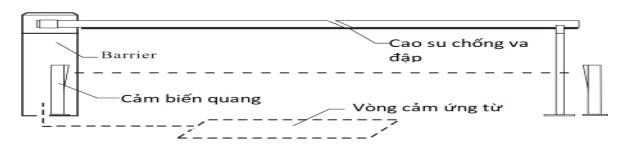

Barrier có thể kết nối với các phụ kiện an toàn như cảm biến quang, Vòng cảm ứng từ(loop detector) nút nhấn hoặc đèn cảnh báo

Sơ đồ đấu nối với các phụ kiện

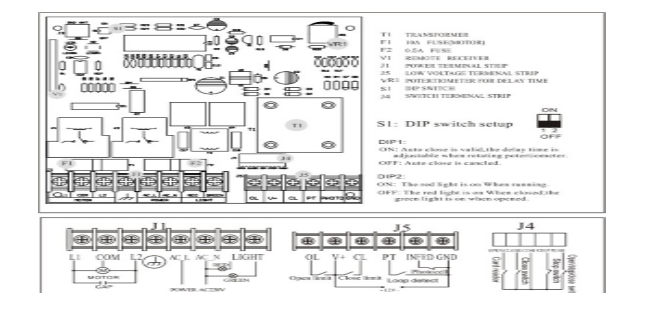

Sơ đồ đấu nối phụ kiện barie
Sơ đồ đấu nối motor


7. Khắc phục Barrier khi bị mất điện (Mở sang chế độ nâng bằng tay)

Chuyển sang chế độ tay barei

Đầu tiên dùng chìa khóa mở lắp thùng Barrier ta sẽ thấy núm xoay bằng tay ở chế độ dùng điện thì chốt khóa sẽ nằm bên ngoài

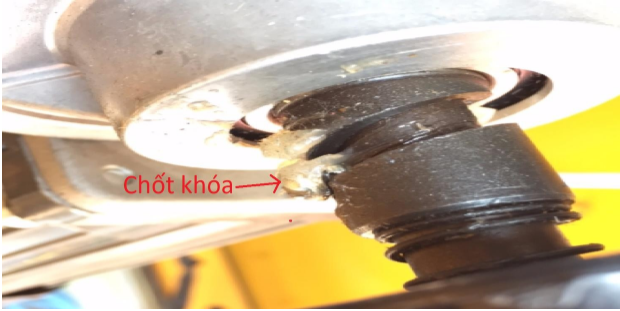

Chuyển khóa tay barie

Dùng lực ấn vào và xoay xuôi kim đồng hồ chốt khóa sẽ vào bên trong thì lúc đó ta sẽ dùng được chế độ bằng tay

Thao tác:
  • Khi chốt khóa nằm bên trong 1 tay vừa nâng cần và 1 tay xoay núm theo chiều cần mở ( Chú ý: với thanh chắn ngắn hơn 3m ta cần phải tỳ tay vào cần khi xoay núm, thanh chắn ngắn thì lực lo xo rất căng dễ bị bật mạnh cần lên)
  • Khi nâng hết cần lên lập tức cho chốt khóa ra bên ngoài để dùng khi có điện bằng cách dùng lực ấn vào và xoay ngược chiều kim đồng hồ chốt khóa sẽ ra bên ngoài.
Trên đây là hướng dẫn quá trình lắp đặt và sử dụng cổng barie Bisen, nếu các bạn cần thêm thông tin về sản phẩm vui lòng đọc xem tại đây
